Ремонт и замена датчика масла на Toyota RAV 4

145 Просмотров 24 Мар 20

Ремонт и техническое обслуживание Тойота Рав4. Toyota RAV4 (с 1994 по 2000 год выпуска)

Пятидверный RAV4 — гармоничное сочетание стиля, комфорта и практичности. Он с легкостью вмещает в себя пятерых человек. В трехдверном автомобиле помещаются четверо, при этом остается большое пространство для багажа. Но если его недостаточно, сложите и сдвиньте вперед одно или оба задних сиденья. В такой конфигурации все еще останется место для трех пассажиров, а также, например, для лыж и другого объемного багажа. Если вам по-прежнему не хватает свободного пространства для ваших вещей, задние сиденья можно снять совсем. Cалон RAV4 универсален, поэтому находиться в нем — истинное наслаждение для каждого.

Несгибаемая мощь, элегантные, но вместе с тем мужественные очертания, узнаваемый облик: Все это говорит о независимом характере трехдверного RAV4. Четкие линии облицовки радиатора, скульптурные линии фар и крепкие бамперы подчеркивают его поразительные возможности. А благодаря компактному кузову, большому дорожному просвету и превосходной маневренности вы получаете настоящее удовольствие от процесса парковки.

Пятидверный RAV4 столь же крепок, устойчив и проворен, как и его трехдверный собрат. Совершаете ли вы ежедневные поездки на работу или отправляетесь за город — RAV4 буквально ошеломит вас своими возможностями.

Наслаждайтесь динамикой и контролем. Сделайте невозможное возможным. На RAV4 с его мощным приемистым двигателем VVT i это проще простого.

Технология VVT i позволяет добиться существенного повышения крутящего момента во всем диапазоне рабочих частот вращения. В RAV4 это означает мощную, доведенную до совершенства приемистость, даже на низких частотах вращения. И это еще не все: легкий кузов в сочетании с технологией VVT i превращает RAV4 в самый экономичный автомобиль в своем классе.

Усовершенствованный 2 литровый двигатель VVT i развивает крутящий момент 192 Нoм при 4000 об/мин и мощность 110 кВт (150 л.с. (DIN)), гарантируя владельцу прекрасную приемистость автомобиля и легкость вождения в городе. Автомобиль также превосходно разгоняется: оснащенный этим двигателем RAV4, стартуя с места, развивает скорость 100 км/ч за 10,6 секунды, а максимальная его скорость — 185 км/ч. При этом достигается поразительная топливная экономичность — средний расход составляет 8,8 литра на 100 км. Технология VVT i обеспечивает также высокую экологичность — двигатель соответствуют жестким нормам токсичности Euro 4.

Комфорт, тишина и удобство отличают салон RAV4. Использованы только первоклассные материалы. Совершенство отделки и оснащения подчеркивает мастерство создателей интерьера RAV4. Шум и вибрация при движении сведены к минимуму. Удобные сиденья, обеспечивающие прекрасную поддержку тела, выглядят очень стильно благодаря материалу обшивки. За счет выноса колес ближе к углам кузова удалось значительно увеличить пространство для головы, плеч и ног всех, находящихся в салоне людей.

В автомобиле тщательно продуманы отделения для вещей: их много, и они очень вместительны. Спереди — карманы в дверях, небольшие ниши для мелких предметов и выдвижные подстаканники. В задней части салона предусмотрены карманы в дверях, багажная сетка и крепления для багажа. Качество и комфорт в RAV4 подчеркивают складные зеркала для водителя и переднего пассажира, а также консоль под потолком (с лампами для чтения и футляром для очков). Кроме того, в трехдверной модификации предусмотрен удобный дополнительный карман для вещей, например небольших зонтиков.

Система климат-контроля — обеспечивает приятную прохладу и комфортную температуру в салоне вне зависимости от погоды на протяжении всей поездки.

Расположенные на рулевом колесе клавиши управления аудиосистемой — всего лишь одна из тех мелочей, которые облегчают вождение RAV4 и превращают его в удовольствие. Удачно расположенные кнопки позволяют выбрать радиостанцию и изменить режим работы аудиосистемы или настроить громкость, не отрывая глаз от дороги.

Чем замеряется и каким должно быть

Давление масла замеряется специальным манометром в двигателях транспортного средства Тойота Королла. Определить можно и по внешним признакам.

Без манометра, чтобы определить давление масла в двигателе, автовладельцу нужно:

1. Открыть капот Тойота.
2. Определить уровень смазывающей жидкости в моторе посредством щупа.
3. Убрать провода с катушек зажигания и установленный производителем датчик давления.
4. Электростартером вращать коленвал.
5. Смотреть как из отверстия, откуда убран датчик, будет выливаться масло или наоборот, если оно будет отсутствовать.

Если бьет сильная струя во время процедуры, то произошла поломка датчика. Если же нет вообще и капли жидкости, то масло не поступает в мотор. Все эти проблемы решаются в сервис-центре.

Однако, если у автовладельца есть манометр, то измерить давление можно так:

1. Прогреть двигатель до рабочей температуры.
2. Затем остановить мотор и вынуть ключ из замка зажигания.
3. Открыть капот и открутить датчик давления масла.
4. Установить в отверстие, где стоял датчик, переходник. К которому подцепить манометр.
5. Запустить двигатель и проверить сколько бар показывает стрелка манометра на холостом ходу.
6. Увеличить частоту вращения вала до 5400 об/мин.
7. Проверить давление масла в транспортном средстве Тойота Королла.

На оптимальное значение влияет вязкость залитого масла. Последнее должно быть оригинальным и по техническим документам соответствовать марке W50 или W20. Если залито последнее, то значение на манометре будет в пределах 1,5 кгс\см², а при залитой жидкости W50, стрелка подымится до 5,6 кгс\см². так происходит потому, что W50 более вязкая по сравнению с W20.

На холостом ходу оптимальное значение для моторов Тойота Королла с кузовом E150, E 180 следующее:

• 30 кПА для мотора с объемом 1,3 л и механической коробкой передач на 600 – 800 об\мин или вариаторной;
• 25 кПА для для мотора с объемом 1,6 до 2,0 л и механической коробкой передач на 600 – 800 об\мин или вариаторной.

Периодичность замены

Согласно официальному регламенту, свежее масло в двигатель кроссовера «RAV4» рекомендуется заливать с промежутком в 10 тысяч километров или 1 раз в год. Но на практике интервал может сокращаться и до 5 тысяч километров. На это влияют:

• агрессивный стиль вождения;
• запылённость и загрязнённость местности, где эксплуатируется автомобиль;
• регулярная езда под высокими нагрузками (использование прицепа, бездорожье и пр.);
• низкое качество используемого топлива;
• некачественная предыдущая замена смазки;
• применение несоответствующего требованиям моторного масла;
• превышение скоростного режима и пр.

То, сколько масла находится в двигателе автомобиля «РАВ 4», во многом зависит от его объёма. Потому ориентироваться следует на конкретные спецификации установленного на машину мотора.

Выбор масла, его спецификации и объём

Саму процедуру замены моторного масла нельзя назвать сложной

Основное внимание стоит уделить подбору подходящего состава. Масло для «Toyota RAV4» выбирают исходя из нескольких параметров:

• тип двигателя (бензиновый или дизельный);
• рабочий объём мотора;
• класс вязкости;
• класс качества (API);
• объём заливаемой моторной жидкости;
• год выпуска автомобиля.

Рассмотрим 3 и 4 поколения японского кроссовера, включая рестайлинговую версию 3 генерации автомобиля. Расскажем, какое масло лучше заливать в конкретный «РАВ4» с тем или иным силовым агрегатом. Сколько вам потребуется использовать жидкости, зависит ещё от используемого масляного фильтра. В него также вливают некоторое количество смазки перед установкой. Прибавка в общем объёме составляет в среднем 200 мл.

«RAV4» 3 поколения (2006 – 2010 годы)

Сюда же входит рестайлинг за 2008 год. Для автомобилей такого образца предусмотрено 2 силовых агрегата.

1. 2,0-литровый бензиновый мотор мощностью 152 лошадиные силы. Для него рекомендуется использовать масло с классом вязкости 5W30 или 10W30. По API выбирают между SL, SM и SN. Заливаемый объём составляет 4,2 или 4,0 литра с учётом и без учёта масляного фильтра соответственно.
2. 2,4-литровый бензиновый мотор на 170 л. с. Здесь требуется от 4,3 или 4,1 литра масла (с фильтром и без). В двигатель образца 2007 – 2010 лет состав заливаемой смазочной жидкости должен соответствовать классу вязкости 15W40 и 20W50 и по API SL, SM или SN.

«RAV4» 3 поколения (2010 – 2012 годы, рестайлинговая версия)

Здесь предусмотрено также два силовых агрегата. Оба бензиновые.

1. 2,0 литра и мощность 158 лошадиных сил. Объём смазки составляет 4,2 и 3,9 литра (с фильтром и без). Предпочтительные классы вязкости 0W20, 5W20, 5W30,10W30,15W40, 20W50. По API используются SL, SM, SN.
2. 2,4-литровый мотор на 170 лошадиных сил. Заливают от 4,1 до 4,3 литра моторного масла класса SL, SM или SN. По классу вязкости рекомендуется использовать 15W40, 20W50, 5W30, 10W30.

«RAV4» 4 поколения (2012 – 2015 годы)

Если у вас японский кроссовер 2013, 2014 или 2015 модельного года, тогда под капотом стоит один из 3 силовых агрегатов.

1. 2,0-литровый бензиновый мотор. Его мощность составляет 146 лошадиных сил. По API используются аналогичные классы качества, как и у предшественников. Объём моторных масел составляет 4,2 литра (с учётом фильтра) или 3,9 л. (без учёта масляного фильтра). В плане класса вязкости лучше применять 0W20, 5W20, 10W30, 15W40, 20W50.
2. 2,5-литровый бензиновый двигатель мощностью 180 л. с. По качеству и классу вязкости заливают такие же масла, как в 2,0-литровый мотор, но их объём составляет от 4,0 до 4,4 литра.
3. Дизельный двигатель объёмом 2,2 литра на 148 л. с. В дизельный мотор производитель рекомендует заливать жидкости, класс вязкости которых соответствует 5W30, 10W30, 15W40, 20W50, 0W30. А вот количество используемой смазки самое большое, поскольку составляет от 5,5 до 5,9 л.

В плане вязкости ориентируйтесь по температурным условиям, в которых эксплуатируется автомобиль большую часть времени. Есть всепогодные масла, а также отдельно летние и зимние. Как показывает практика эксплуатации японского кроссовера и отзывы самих автовладельцев, машина при любой погоде хорошо себя чувствует на смазках вязкостью 5W30.

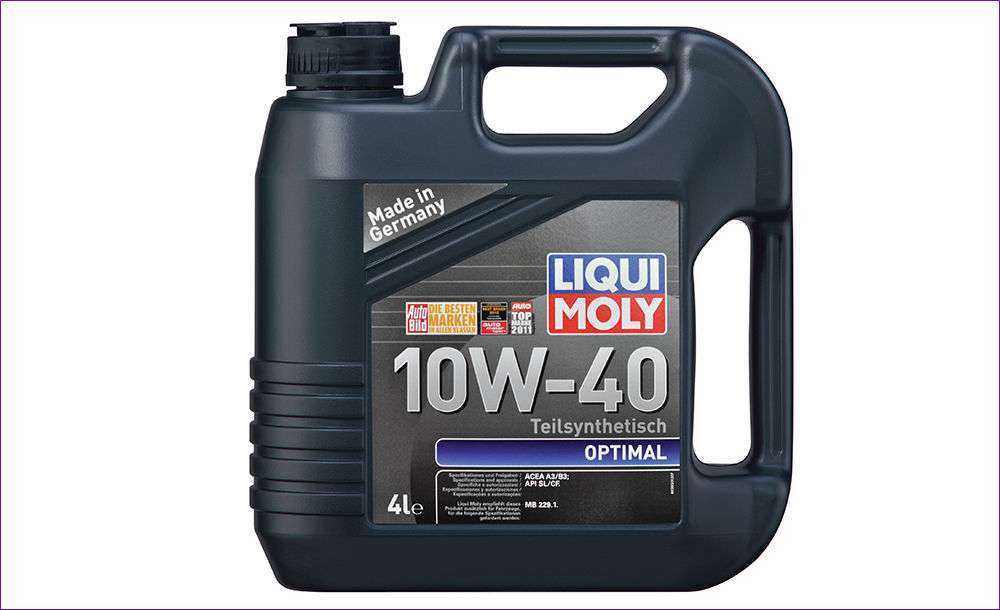

Среди производителей моторных масел, которым доверяют владельцы «Тойот», отмечают следующих:

• Liqui Moly;
• Shell;
• Castrol;
• Mobil;
• Luk;
• Total;
• ZIC.

Выбрав, какое масло вы будете заливать в свой кроссовер «РАВ4» и сколько его потребуется для работы, можно приступать к процедуре.

Процедура смены смазки в двигателе

Процесс замены масла состоит из нескольких шагов

Важно повторить их в точности, чтобы потом не испытывать проблем во время поездок

Шаги замены трансмиссионной жидкости на ТС Тойота Рав 4 2013 и других годов ничем не отличаются.

1. Прогреть машину. Это делается для того, чтобы смазка внутри мотора стала жидкой и слилась полностью. Так как нельзя смешивать старые и свежие смазывающие средства. Проехать 5 километров.
2. Остановиться и загнать Тойота на эстакаду или яму.
3. Заглушить двигатель. Залезть под машину и открутить болты картера двигателя. Снять его.
4. Торцевым ключом окрутить сливную пробку и подставить емкость для слива жидкости.
5. Подождать, пока не сольется полностью жидкость. Чтобы ускорить этот процесс, автовладельцу нужно будет открутить пробку с щупом под капотом машины.
6. После тог, как масло сольется, заменить уплотнитель и закрутить сливную пробку в поддон.
7. Масляный фильтр установлен рядом с пробкой слива. Подлезть под него съемником. Открутить его и установить новый. Главное не забыть залить в новый 100 грамм масла.
8. Установить все обратном порядке.
9. В горловину, откуда был вынут щуп, вставить воронку и залить свежее масло. Уйдет где-то около 4 литров.
10. Закрутить щуп и закрыть капот.
11. Прогреть мотор и проехать около 5 километров.
12. Остановиться на ровной поверхности и проверить количество жидкости в двигателе по щупу. Если смазки стало меньше, то долить.

Таким образом производится замена смазывающей жидкости на моторе Тойота Рав 4. Однако в машине есть еще одно устройство, которое тоже требует смены масла. Это трансмиссия.

Особенность прохождения регламентного ТО

Словосочетание «технический осмотр» не вызывает вопросов. Слово «регламент» требует разъяснения.

Регламент ТО Тойота РАВ 4 – документ, который содержит описание и порядок выполнения работ по поддержанию автомобиля в исправном состоянии. Это рекомендации производителя.

В каждом разделе регламента содержится указание по определенным делам: осмотр, проверка работоспособности узлов, выявление недостатков. Рекомендованы сроки, когда проводить очистку и смазку, в какой момент проверять крепежи деталей.

Действия регламента ТО направлены на поддержание надежной и безопасной работы ТС. Документ – не общие рекомендации. Он разрабатывается отдельно для каждой конкретной модификации. Поэтому регламент ТО Тойота РАВ 4 2013 будет отличаться от документа на тот же автомобиль, но другого года выпуска.

Когда разрабатывают регламент, учитывают законодательство РФ по правилам эксплуатации ТС, СНиПы и ГОСТы.

Техническое обслуживание Тойота по регламенту проводят на СТО. Пункты официального документа по ТО РАВ 4 нужны водителю, чтобы знать, какие узлы и агрегаты следует диагностировать, что менять и крепить в автомобиле.

Как заменить масло в двигателе и автомате Тойота Рав 4

Читатель узнает, какое масло заливать в АКПП и двигатель тойота Рав 4. Как делать замену отработанной жидкости, и какие инструменты и материалы при этом понадобятся. После прочтения он сможет оценить свои силы и поймет, стоит ли отдавать авто в сервис-центр или можно сделать смену масла самому.

Автоматы и двигатель на любом транспортном средстве требуют ухода и технического обслуживания . Раз в год, а то и в полгода надо появляться в сервис-центре. Некоторые процедуры, например, такие, как замена масла в автомобиле Тойота Рав 4, можно делать своими руками.

Для автомобилей старых годов выпуска 2011, 2013, 2014 и эксплуатируемых в экстремальных условиях менять отработанные жидкости рекомендуется чаще, чем тем, которые работают в мягких климатических условиях.

Внимание! В регламенте по ремонту и замене масла автомобиля Тойота Рав 4 пробег, после которого необходимо сделать эту процедуру, указан 10000 километров

Как сменить трансмиссионную смазку в АКПП Тойота Рав

Замена масла в ТС Тойота Рав 4 2014 бывает частичной и полной. Полностью заменяется смазывающее средство только с помощью аппарата высокого давления, путем замещения старой трансмиссионной жидкости новой.

Частичная смена делается после 30 тысяч километров пробега автомашины при экстремальных условиях эксплуатации, а полная смена производится после 70 тысяч километров. При этом автовладелец должен после 10 тысяч километров обязательно проверять уровень масла в АКПП. Иначе масляное голодание может привести к капитальному ремонту коробки.

Чтобы сделать замену старой жидкости на новую нужно подготовить материалы:

• масляный фильтр под каталожным номером 35330-33050;
• масло в канистрах ATF Type T (№05553-00405 до 2005 года и №08886-01705 для машин после 2008 года выпуска);
• прокладки для поддона;
• уплотнитель для сливной и заливной пробки;
• силикон;
• ключи и трещотку с головками;
• тару для слива отработки;
• воронку.

После этого можно приступать к замене смазки. Процедура следующая:

1. Прогреть автомат до 70 градусов. Это его рабочая температура. Ручкой селектора провести по всем положениям, при это нажав на педаль тормоза.
2. Заехать на яму на транспортном средстве и заглушить двигатель.
3. Одеть перчатки и взять тару для слива.
4. Открутить сливную пробку и дождаться пока трансмиссионная смазка сольется с АКПП.
5. Открутить болты на поддоне и снять его. Делать это нужно аккуратно, так как в нем может быть еще около 0,5 литра отработанной жидкости. Их тоже нужно слить в емкость.
6. Почистить поддон и магниты от металлической стружки. Снять прокладку, которая расположена по краю поддона.
7. Открутить три болта фильтра АКПП.
8. Заменить его на новый. Промывать устройство нельзя. Так как все продукты износа не вымоются из него, а значит свежее масло быстрее превратится в отработанное, или забьется полностью фильтрующее устройство. Упадет давление и АКПП встанет в аварийный режим. Значит будут дополнительные траты на масло, которое нужно слить и залить новое, замену фильтра.
9. После этого одеть новую прокладку на поддон. Посадить на герметик ко дну АКПП. Закрутить болты.
10. Закрутить пробку для слива, предварительно поменяв на ней уплотнитель.
11. Залить новую смазывающую жидкость. При частичной смене потратится около 4 литров.
12. Прокатится на автомобиле километров 10. Остановиться на ровной поверхности и проверить уровень смазки в АКПП.
13. Если мало, то залить.

Таким образом можно заменить масло в АКПП автомобиля. Если же нужно делать полную замену, то лучше ехать в сервис-центр и, там методом замещения, систему автомата почистят свежим маслом и зальют его.

Некоторые товарищи делают полную замену самостоятельно. Она ничем не отличается от частичной на первых шагах. Но по завершении нужно будет отсоединить шланг обратки системы охлаждения и воткнуть его в пятилитровую бутылку.

Позвать напарника и попросить завести его мотор. В бутылку хлынет черная, грязная смазка. Дождаться пока она не поменяет цвет. Попросить напарника заглушить двигатель. Долить в АКПП столько, сколько слилось.
