Замена салонного фильтра на Toyota RAV 4 своими руками

Особенности замены воздушного фильтра на Тойоте Рав 4 2011, 2013, 2016

Процедура замены воздушного фильтра в транспортных средствах Тойота Рав 4 разных поколений не имеет явных отличий. Необходимо следовать инструкциям, указанным в техническом паспорте конкретного автомобиля и не допускать засорения двигателя или воздуха в салоне по причине несвоевременной смены очистительного агрегата. В случае неисправности фильтра, одна из основных особенностей Тойота Рав 4 — мощная вентиляционная система — может ускорить процесс выхода двигателя из строя по причине чрезмерной засоренности. В случае же поломки салонного очистителя при сильной вентиляции опасные соединения быстрее проникают в организм человека. По этой причине воздушные очистители в Тойота Рав 4 необходимо менять регулярно.

Как продлить срок эксплуатации салонного фильтра?

В соответствии с официальным регламентом автоконцерна Тойота, на модели РАВ4 замена салонного фильтра должна проводиться раз в 10-15 тысяч километров, или в полгода-год эксплуатации автомобиля.

К сожалению, не у всех автовладельцев есть возможность приобретать новую деталь своевременно, ввиду ее высокой цены (если приобретать качественное изделие, разумеется).

Итак, чтобы отсрочить необходимость замены салонного фильтра на Тойоте РАВ4 можно воспользоваться нижеприведенными рекомендациями:

Во-первых, стараться избегать чрезмерно запыленных или задымленных территорий. Обилие микрочастиц, проходящих через материал воздушного фильтрующего элемента, ускоряет его износ.
Во-вторых, периодически проводить чистку этой детали

Делать это нужно чрезвычайно осторожно, чтобы не повредить салонный фильтр.

В зависимости от вида детали, меняется и способ ее очистки. Фильтры на бумажной основе наиболее распространены, но не слишком надежны. Чистить их можно только сильным потоком воздуха с маленькой щеткой.

Синтетические элементы обладают большим запасом прочности, и их можно не только продувать пылесосом, но и промывать теплой водой с порошком и хозяйственным мылом (что недопустимо для бумажных изделий). После этого деталь промывается под проточной водой и сушится.

В случае угольного, самого эффективного и надежного вида фильтров, промывка недопустима, только прочистка сжатым потоком воздуха.

Периодическая прочистка фильтрующего элемента салона значительно продлит срок его эксплуатации и, в итоге, позволит сэкономить на средствах.

В отношении выбора модели фильтра лучше довериться официальному дилеру, который посоветует вариант, подходящий для конкретной модели.

Периодичность замены

Многие водители не знают, когда нужно менять фильтр. Это довольно распространенный вопрос, ответ на который вы найдете в руководстве к своему внедорожнику. Производитель предлагает четкое число пробега, после которого необходимо произвести замену. Многие опытные автомобилисты рекомендуют производить замену каждые 20-30 тысяч километров пробега.

Лучше не полагаться на условные числа, а самостоятельно провести визуальный осмотр. Это позволит остаточно убедиться, необходима ли замена салонного фильтра в «Тойота-Рав-4». Новая или немного изношенная деталь имеет более светлый цвет. Старый фильтр будет темным, в пыли, с различным мусором. Также существует ряд косвенных признаков, которые говорят о том, что необходимо осмотреть салонный фильтр. Сюда относится:

появление в салоне неприятного запаха;
повышенное запотевание стекол;
поток воздуха слишком слабый при включении вентилятора.

Все это может свидетельствовать, что фильтр израсходовал свой ресурс.

Выбор нового фильтра

У автовладельца есть два выбора: заказать оригинальную модель или совместимую от другого производителя. Как показывает опыт автовладельцев данного внедорожника, принципиальной разницы в продукции нет, если оба варианта имеют высокое качество. Фильтр представляет собой достаточно простое изделие, поэтому зацикливаться на выборе бренда сильно не стоит, так как у всех изделий одного типа ресурс относительно одинаков.

Рынок предлагает две основных разновидности салонных фильтров: пылевые и угольные. Первые модели самые доступные и дешевые. В подобных изделиях выступают синтетические или целлюлозные волокна в качестве фильтрующего элемента. Они представлены в виде нескольких слоев гофрированной бумаги, при этом аккуратно свернуты в прямоугольную конструкцию. Пылевые фильтры отлично справляются с сажей, пылью, мелкими и крупными частицами песка, небольшими насекомыми. Они способны даже остановить пыльцу растений.

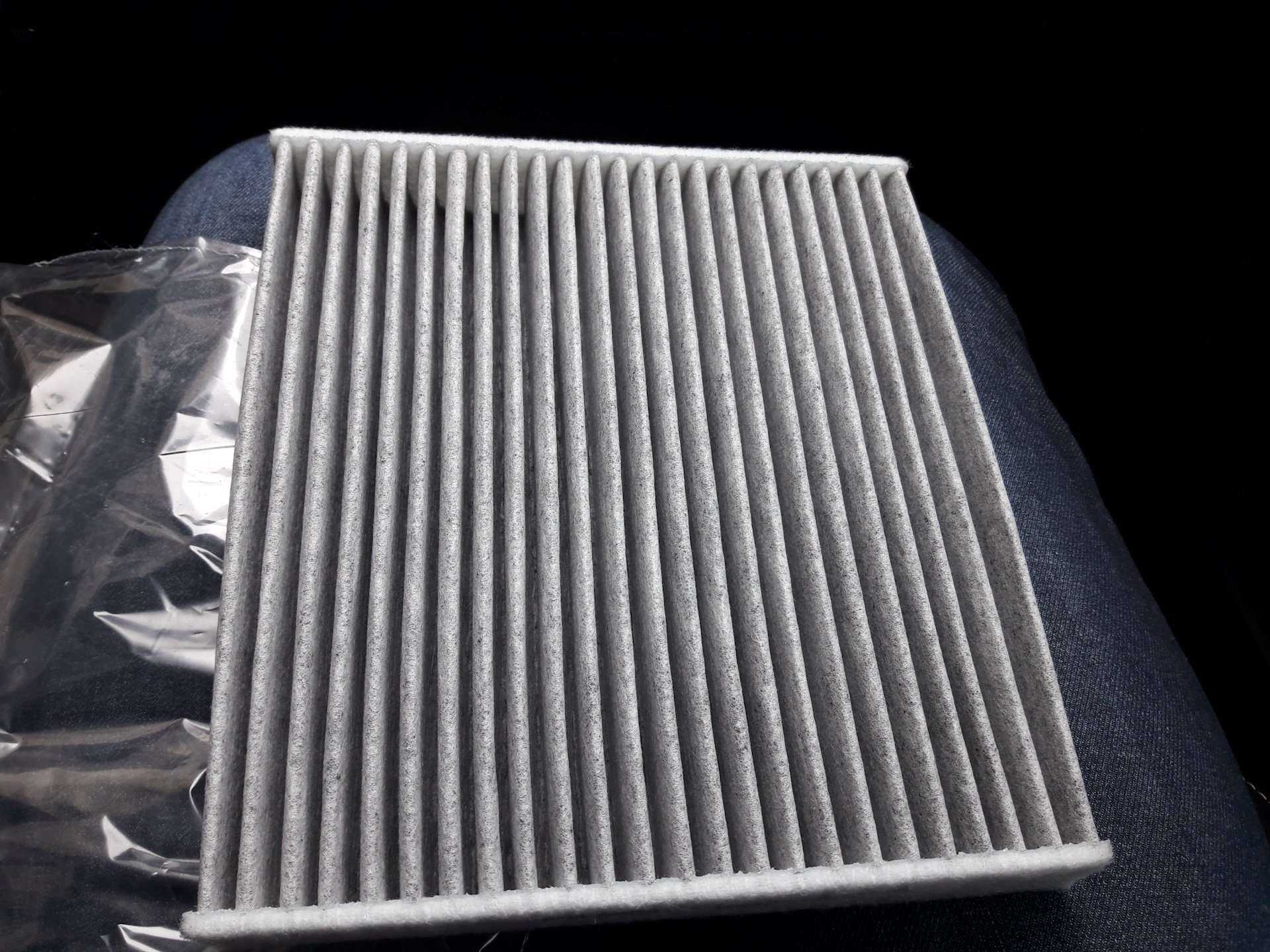

Более совершенными являются угольные фильтры. В своей конструкции они имеют прослойку из активированного угля, поэтому становится возможным задержать окиси, бензольные и фенольные элементы. Срок эксплуатации прослойки из активированного угля ограничен. В итоге, когда она не сможет впитывать в себя вредные вещества, такой фильтр превращается в обычный пылевой.

Замена фильтра салона в Toyota Rav 4: особенности процедуры

Сначала необходимо узнать, где находится салонный фильтр «Тойоте-Рав-4». Он располагается в специальном гнезде за бардачком в салоне. Таким образом, чтобы его поменять, вам не потребуется специальный инструмент. Вся процедура выполняется всего за несколько минут. Для этого вам необходимо выполнить следующие шаги:

Откройте бардачок, а затем уберите из него все вещи.
С правой стороны внизу расположен ограничитель. Отстегните его.
По бокам бардачок крепится на специальных зажимах. Необходимо нажать на стенки бардачка, чтобы высунуть его.
Вы увидите контейнер для фильтра. С правой стороны отстегните защелку и откройте защитную крышку.

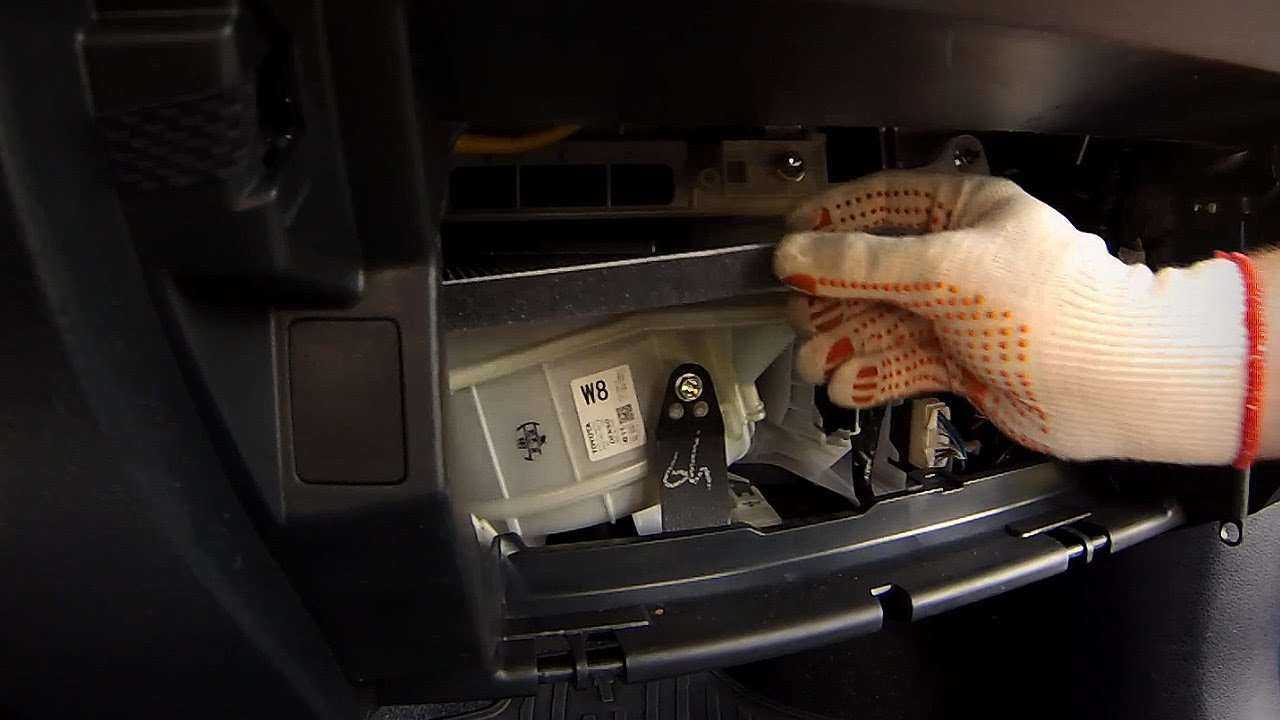

Достаньте старый фильтр, а затем установите новый

Обратите внимание, что стрелочки на стенке изделия должны указывать вверх.
Закройте крышку.
Установите на место бардачок.

Теперь вы знаете, что в замене салонного фильтра нет ничего сложного. Эти знания позволят вам самостоятельно выполнять эту процедуру, при этом не тратить деньги на услуги автосервиса. Никогда не пренебрегайте качеством салонного фильтра, так как во многом именно эта незамысловатая деталь печется о вашем здоровье.

Почему так важен фильтр

Экологическая ситуация (особенно в крупных мегаполисах) оставляет желать лучшего. Предельно допустимая концентрация (ПДК) вредных веществ в воздухе превышает нормы в несколько раз. К наиболее опасным веществам относятся:

оксиды азота, серы, углерода;
альдегиды;
сажа, соединения тяжелых металлов;
асбест, шинная пыль, кусочки старой резины.

Все это без наличия фильтра попадает в салон автомобиля. Особенно это чувствуется, когда вы по несколько часов стоите в пробке перед другим автомобилем. Весь выхлоп поступает внутрь, а водитель с пассажирами дышат им. В перспективе пренебрежение установкой фильтра может привести к развитию аллергии (или ее ухудшению), а также проблемам с легкими. По этим причинам, естественно, рекомендуется своевременно менять фильтр салона Rav 4. Этот относительно недорогой элемент способен остановить до 99,5 процентов мелких частиц, а самые современные изделия даже впитать неприятные запахи.

Признаки загрязнённого фильтра салона

Заменить салонный фильтр Рав 4 способен начинающий водитель. Но, чтобы понять, когда это нужно делать, следует научиться определять симптомы забитого пылеуловителя. Перечислим их:

В салоне появляется неприятный запах. Вместе с пылью внутрь РАВ 4 проникает органическая грязь, бактерий и т.д. Оседая на пылесборниках, органика начинает разлагаться и издавать неприятный запах, который распространяется по всему салону.
Когда включается печка, из нее летит пыль. Это случается, когда очиститель воздуха для салона забивается до отказа.
В работе охлаждающего или нагревательного оборудования РАВ 4 начинаются сбои, кондиционер неровно работает, печка не греет и т.д.
Стекла потеют, даже когда обдув включён.

Все эти признаки загрязнённого воздушного очистителя во время езды легко заметить. Значит впереди замена салонного фильтра Тойота Рав4.

Пошаговая инструкция смены салонного фильтра

Прежде чем приступать к замене салонного фильтра в РАВ4, нужно подготовиться к этой процедуре.

Подготовка включает и ознакомление с техникой безопасности

Да, даже в такой простой и непродолжительной процедуре, как смена фильтрующего элемента салона нужно принять определенные меры предосторожности. В первую очередь это касается фиксации автомобиля на месте

И не только ручным тормозом, который можно случайно нажать в процессе работы. В качестве дополнительной меры предосторожности, лучше установить под колеса кирпичи.

В отношении инструментов, по сути, ничего готовить не надо. Все выполняется своими руками.

Сама процедура занимает около 15-20 минут времени и включает следующие этапы:

Открыть бардачок.
Убрать петлю ограничителя открывания, расположенную справа.
Нажать с боков на стенки бардачка, чтобы снять его с боковых фиксаторов.
Снять демпфер.
Опустить бардачок.
Справа, на крышке салонного фильтра нажать на фиксатор.
Снять крышку.
Извлечь изношенную деталь.
Продуть пустой слот сжатым воздухом.
Установить новый фильтр. Нарисованная на нем стрелка должна быть направлена вверх.
Установить крышку на место и зафиксировать.
Установить бардачок на место и зафиксировать.
Установить демпфер.
Закрыть бардачок.

На этом процедура замены салонного фильтра в Тойоте РАВ4 2016 года завершена.

Цена, оригиналы и аналоги

На автомобили с годом выпуска до 2005 года устанавливался оригинальный фильтр с каталожным номером 8856852010. Поздние версии третьего поколения оснащаются изделиями новой серии 8713952020 (52040 и 52060). Соответственно и стоимость элемента таких фильтров примерно в два раза дороже.

Не каждый владелец автотранспортного средства может себе позволить купить такую оригинальную деталь. Поэтому, другие производители стали выпускать аналогичные фильтры, которые не уступают в качестве оригинальным очистительным элементам. Большим спросом пользуются изделия таких известных брендов, как TSN, Sakura, MANN, Denso, Filtron.

Воздушный фильтр салона	Производитель	Артикул	Цена , руб.
Оригинал	VIC	8713952020	1000
	TOYOTA	8713950060	885
Аналог	Denso	DCF356P	730
	Sakura	CAC1114	450
	JS Asakashi	AC108C	360
	Mann	CU 1919	290
	Hepafix	AC-108E	215

Но, покупая неоригинальный товар, все же есть доля риска заполучить некачественное изделие

Поэтому, следует обратить внимание на некоторые вопросы:

гармошка должна быть плотно соединена с рамкой корпуса фильтра;
на поверхности фильтрующей гармошки не должно быть никаких дефектов;
цвет элемента должен быть равномерный без особых видимых потемнений и пятен;
обязательное наличие номера детали, совпадающего с номером по каталогу запчастей данной модели.

Замена салонного фильтра на Toyota RAV4

На всех автомобилях Тойота марки PAV фильтрующий компонент монтируется за вещевым отсеком. Для выполнения процедуры замены даже не потребуется специальный инструмент.

Освобождают внутренний отдел бардачка от всех принадлежностей.
Крышку отдела для вещей сдавливают с двух боков (ближе к задней стенке). Желательно не переусердствовать, чтобы пластиковый корпус не треснул.

При надавливании упоры корпуса отсека прогинаются и выходят из зацепления. Бардачок полностью откидывается. Справа находится тяга демпфера, которую необходимо отсоединить путем сжатия фиксатора. Отводят его в сторону.

Снова сжимают корпус бардачка по бокам.

Откидывают отсек. Открывается доступ к крышке фильтрующего элемента.

На автомобилях первого и второго поколения выглядит так:

На авто после 2005 года выпуска:

Снимают крышку фильтра, разжимая фиксаторы. Вынимают старый очиститель воздуха

При этом обращают внимание на скопившуюся грязь и мелкие листья, чтобы они не просыпались

Вот теперь можно устанавливать приготовленный заранее новый фильтрующий элемент вместо старого.

При монтаже нужно следить за правильностью установки. Стрелка на корпусе должна смотреть вверх.

Ставят крышку фильтра на место и фиксируют креплениями.

Вещевой отсек закрепляют фиксаторами и прикрепляют демпфер.

Закрывают крышку бардачка. Все готово!

Советы, воспользовавшись которыми, можно продлить жизнь салонному фильтру:

Избегайте сильно загрязненных участков (дым, пыль).
Проводите периодическую очистку фильтра.
для бумажной гармошки процедуру выполняют небольшой щеткой (можно зубной), чтобы она была недостаточно жесткой и сильным потоком воздуха, например, компрессором или пылесосом;
синтетические очистители можно мыть водой с добавлением специальных средств или любого стирального порошка и мыла. Затем тщательно промывается и сушится;
для угольных фильтров допустима только очистка потоком воздуха.

Видео замены салонного фильтра Toyota RAV 4 своими руками широко представлена на автосайтах, где специалисты подробно покажут и расскажут о всех нюансах, с которыми может встретиться владелец автомобиля.

Замена салонного фильтра Рав 4

Приведем пошаговый алгоритм действий:

Открывается бардачок. Убирается ограничительная петля справа, бока бардачка сжимаются для снятия его с боковых фиксаторов, он опускается.
На крышке расходника фиксатор справа отжимается, после чего крышка снимается. Салонный фильтр извлекается и осматривается.
Продутый старый воздухофильтр или новый вставляется на место. Если на фильтре есть надпись «UP» или «вверх», то стрелка должна указывать вверх. Если на фильтре написано «air flow», то стрелка при установке должна смотреть вниз.
Фильтр фиксируется, бардачок насаживается на его боковые фиксаторы. Устанавливается демпфер, бардачок закрывается. На этом замена салонного фильтра Рав 4 окончена.

Отличие угольного фильтра от обычного

А теперь разберем отличие угольного пылеуловителя от традиционного.

У угольного воздухофильтра 2-3 слоя, самый толстый из них – 1-й, предназначен для улавливания самых крупных частиц мусора.

Второй слой сделан из мелкоячеистого волокнистого материала, который поглощает гораздо меньшие частицы грязи, например, пыльцу растений. Этого слоя может не быть.

Третий слой состоит из чистого активированного угля. Это вещество, обладающее адсорбционными свойствами. Эта часть расходника улавливает вредные газы и летучие молекулярные соединения, содержащиеся в выхлопных газах. Это могут быть бензол, фенол, оксиды серы или азота и т.д. Это те самые вещества, которые оказывают на организм человека отравляющий и канцерогенный эффект.

Преимущества угольного пылеуловителя:

Климатическая система может работать с ним в самых грязных местах: промышленных районах, пробках, тоннелях и т.д.
Автомобильные стёкла не запотевают.
Уровень фильтрации достигает 95%, что невозможно при традиционном салонном фильтре.
Улавливает токсичные летучие соединения.
Не пускает внутрь РАВ 4 неприятные запахи.

Недостатки

Он стоит в 2 раза дороже традиционных воздухофильтров.
Пропускная способность его ниже.
Он быстрее загрязняется.
Алгоритм смены салонного фильтра Рав 4

Признаки забитого фильтра

Нельзя не упомянуть то, как проверяется состояние фильтрующего элемента салона. На это указывают следующие факторы:

появление в салоне автомобиля неприятных запахов;
быстрое запотевание стекол;
слабая вентиляция.

Также на ухудшение состояние детали может указать усиливающийся шум при включении печки или вентилятора. Это говорит, как правило, о поломке элемента.

Во избежание вышеперечисленных последствий, лучше проводить регулярные проверки состояния детали. Если извлеченный фильтр не выглядит очень грязным, то его можно аккуратно почистить, в соответствии с приведенными рекомендациями. Если же загрязнение серьезное — лучше не рисковать и поменять фильтрующий элемент салона автомобиля.
