Ремонт и замена магнитолы на Toyota Sprinter

Стандарт ТВ

Как прошить автомагнитолу

Частые запросы российского водителя, желающего перепрошить свою японскую или корейскую автомагнитолу бывают связаны также с ТВ монитором. Его никак не удается использовать по прямому назначению, так как он не поддерживает стандарт нашего телевидения Секам.

Из-за некоторых особенностей телевещания, просмотр телевизионных программ с высоким качеством во время движения автомобиля также бывает невозможен. Для обеспечения безопасности движения в некоторых авто применяется блокировка, отключающая картинку на мониторе в процессе езды.

Как перепрошить автомагнитолу

Чтобы усовершенствовать ТВ системы автомагнитолы из Японии (перепрошить ПО, изменить стандарт, снять блокировки) принято использовать специальные адаптеры. Устанавливаются они в любую машину.

Перепрошивка автомагнитол

Подключение своими руками

Распиновка на автомагнитоле мерседес

Ниже будет представлена инструкция, описывающая процесс демонтажа старого и установки нового, более функционального головного аппарата на Мерседес.

Демонтаж

Распиновка автомагнитол мерседес

Приступим к снятию:

  • В первую очередь надо отсоединить минусовой кабель от АКБ;
  • Далее надо будет заняться демонтажом автомагнитолы, которую на Мерседесах держат два фиксирующих крепления. Они представляют собой специальные приспособления, похожие на ключи. Найти их можно в бардачке автомобиля или купить, обратившись в соответствующий дилерский центр.

Продолжаем:

  • Ключи вставляем в специально предназначенные отверстия до тех пор, пока не будет услышан характерный щелчок, свидетельствующий о том, что произошло зацепление;
  • Теперь тянем за оба ключа и вынимаем автомагнитолу.

Идем дальше:

  • Отсоединяем электропроводку, которая входит в аппарат с разъемом(см.Какие бывают разъемы автомагнитол);
  • Снимаем также антенный кабель;
  • Нажимаем на фиксаторы, чтобы полностью снять аппарат.

Важные моменты демонтажа

Переходник для подключения

Советуем ознакомиться:

  • Большинство современных стандартных автомагнитол потребуют специальные приспособления для их снятия. Что касается отверстий, куда входят ключи или специальные приспособления, то они могут быть заглушены резиновыми составляющими;
  • Как правило, стандартные ключи имеют C-образную форму. Сделаны они из прочной и толстой проволоки. Вставив их в специальные отверстия, можно легко освободить фиксаторы, держащие автомагнитолу;
  • Ключи вставляются до тех пор, пока фиксаторы не разблокируются;
  • Снимать аппарат из гнезда надо медленно, используя в качестве ручек сами ключи;
  • Снимая электропроводку, рекомендуется запомнить ее расположение.

Наружный корпус

Автомагнитола и ее подключение на Мерседес

Полезно будет знать, что:

Многие встроенные автомагнитолы сидят в гнезде на салазках. Они остаются на передней панели после демонтажа аппарата.

Установка

Своими руками подключение

Приступим:

Для начала устанавливаем новую рамку на авто и фиксируем ее 2-я шурупами.

Подготавливаем проводку для новой автомагнитолы с современными функциями:

  • Прокладываем кабель для камеры заднего вида;
  • Проводим также антенный провод для ТВ;
  • Все нужные разъемы AUX, USB и Ipod желательно вывести в бардачок или другое удобное место;
  • Что касается GPS-антенны, то она устанавливается под решеткой по самому центру консоли около лобового стекла.
  • Не забываем предварительно снять верхний карман и решетку центрального динамика;
  • Устанавливаем аппарат, произведя монтаж на двусторонней липучке. Она идет в комплекте с современными автомагнитолами;
  • Кабель штатного головного аппарата для Мерседес протягиваем через правое отверстие, а разъем выводим к автомагнитоле;
  • Штатный аппарат подключаем к CAN шине автомобиля (распиновка будет как раз кстати);

Автомагнитола Мерседес-Бенц

  • От места монтажа до CAN (находится справа на стенке большинства моделей Мерседес) протягиваем 2-х жильный кабель (лучше брать с сечением 0,5 мм2);
  • Не забываем снять уголок панели, который закрывает CAN;
  • Снимаем пистоны;
  • Пины на 2-х жильный провод, идущий от автомагнитолы, надо будет обжать;
  • Теперь пины вставляем в корпус разъема, а затем подключаем к CAN;
  • Подключение почти осуществлено, и теперь можно установить назад пластиковые элементы салона;
  • Подготавливаем жгут проводов, чтобы подключить штатное головное устройство к готовому разъему Мерседес (предполагается обычный евро разъем);
  • Проводим распиновку разъема переходника, через который собственно и будет осуществляться соединение.

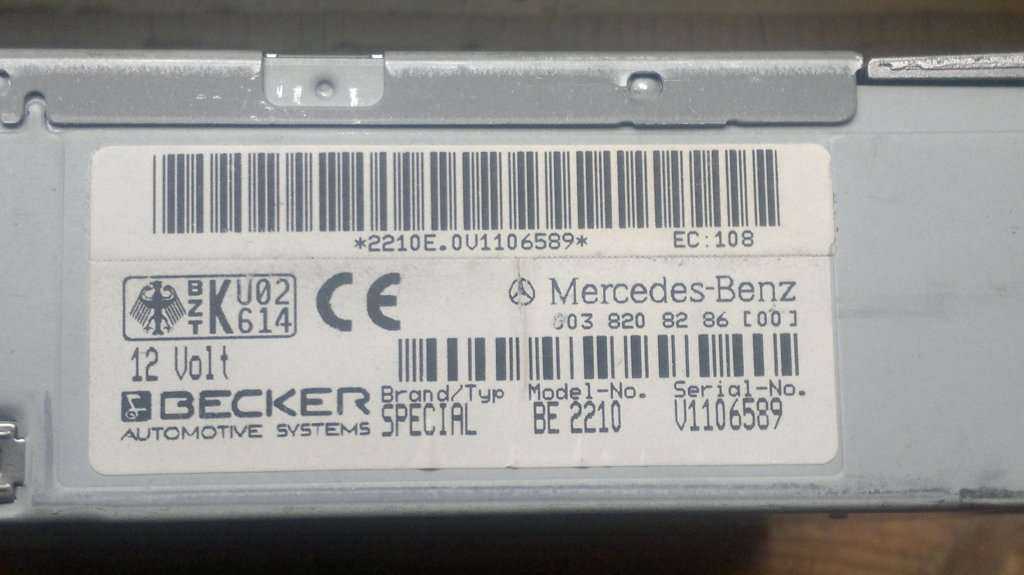

Заводская автомагнитола Мерседес

Подключение автомагнитолыСамо время перейти к последнему этапу – окончательной установке:

  • Находим слева и справа транспортировочные углы и откручиваем их;
  • Ставим полозья слева и справа.
  • Проводку окончательно соединяем к задней панели штатного головного аппарата;
  • Ставим магнитолу в рамку;
  • Фиксируем шурупы;
  • Включаем устройство и проверяем, как все работает.

Прошивка и русификация

Прошивка автомагнитол

Современные японские и корейские автомагнитолы часто нуждаются в русификации. Как правило, удается таким образом изменить меню не всех устройств.В таком случае перепрошивка автомагнитол кардинально меняет возможности аппарата и русификация проходит легко и скоро.

Алгоритм проведения русификации

 Итак:

  • Находим прошивку желательно оригинальную. В состав программы обязательно должен входить русский язык. Как правило, найти прошивку самостоятельно не так уж и просто. Придется обратиться к знакомым специалистам или как-нибудь постараться найти в сети;
  • Эту самую программу надо будет записать на диск (CD);

Прошивка для автомагнитол

  • Вставляем диск(см.Как записать диск для автомагнитолы, чтобы потом не возникло проблем) в автомагнитолу;
  • Запускаем сервисное меню (в инструкции к устройству должно быть указано, как подключать сервисное меню).

Прошивки для автомагнитол

Проверяем работу автомагнитолы, четко следуя информации, записанной в инструкции для определенной модели аппарата.

Если русифицировать магнитолу не удалось, то придется уже обратиться к специалистам. В некоторых случаях, если гарантийный срок еще действителен, обращаются в сервисный центр.

Распиновка для маломощных магнитол

В автомобилях Corolla используется головное устройство W58810 производства компании Matsushita Electric. В схему коммутации входят 4 колодки прямоугольной конфигурации. Основной 16-контактный штекер предназначен для сопряжения оборудования с электрической сетью автомашины и передачи сигналов к динамикам. Дополнительный 12-штырьковый штекер отвечает за работу пульта дистанционного управления на рулевом колесе.

В распиновке предусмотрен 20-контактный разъем, в котором задействованы 4 выхода. Колодка отвечает за коммутацию мультимедийного оборудования к цифровой шине автомобиля. Колодка с 8 пинами предназначена для коммутации внешнего монитора (устанавливается на часть машин, предназначенных для внутреннего рынка Японии).

Причины

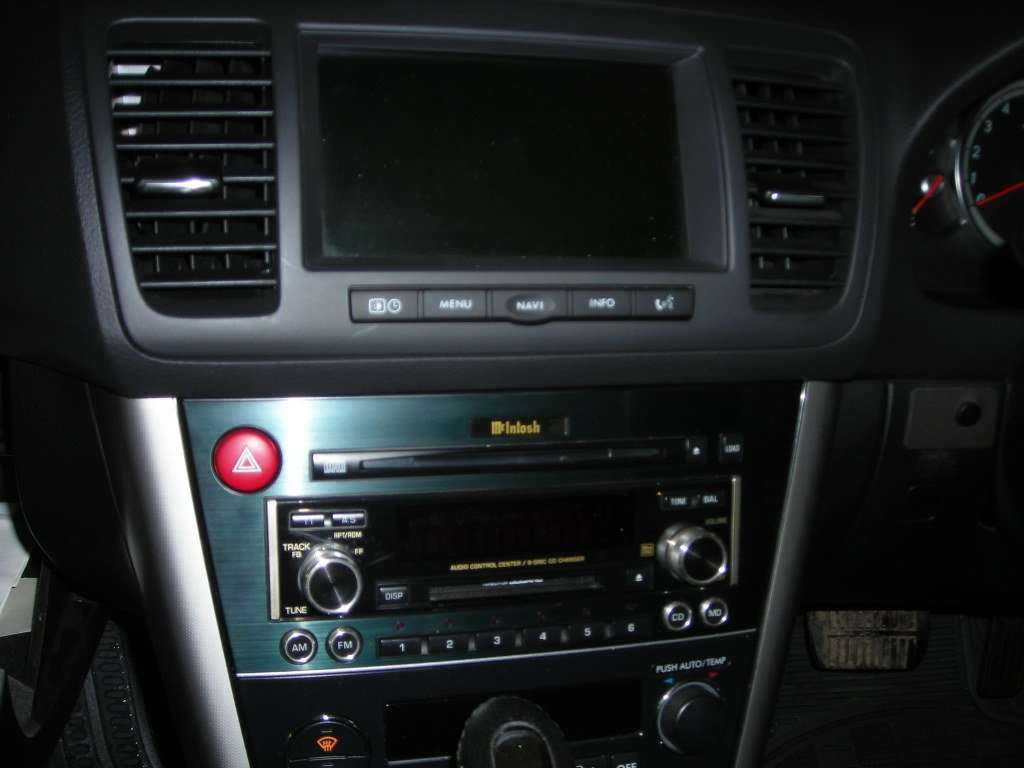

Штатная автомобильная магнитола

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

  1. Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
  2. Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.

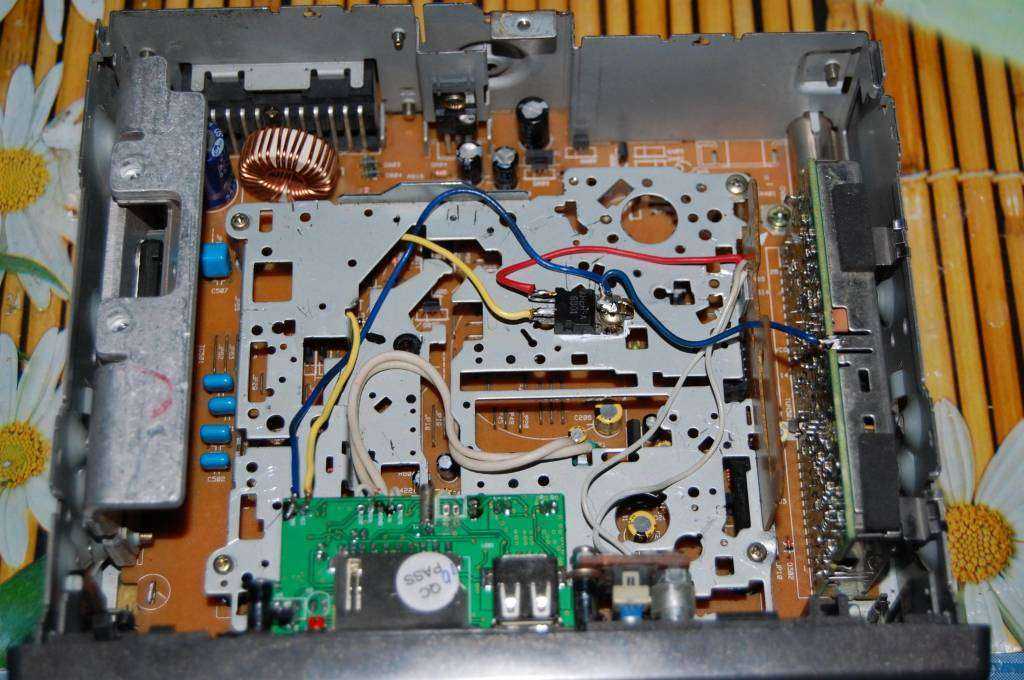

Плата аудиосистемы для авто

Важные моменты

Мерседесовская автомагнитола

Отметим, что:

  • Для соединения радио надо использовать другой переходник;
  • Для антенного усилителя ТВ можно воспользоваться проводом AMP-C.

Видео обзор даст полноценную и более обширную информацию по установке, подключению использованию разъемов и распиновок штатных автомагнитол Мерседес. Не менее полезны будут и фото – материалы, схемы и инструкция по эксплуатации головного аппарата. Если есть сомнения в том, что подключение своими руками вызовет много проблем, то рекомендуем воспользоваться услугами специалистов. Цена на их услуги, правда, высокая, зато качество работ гарантируется.

Другие возможности и прошивки

Вмешательство в автомагнитолу

Кроме того, существует еще целый ряд манипуляций, помогающий усовершенствовать устройства. Нередко эти вмешательства тоже называют перепрошивкой и они нацелены на улучшение возможностей аппарата. Ниже приводится таблица, где указаны эти манипуляции.

Переделка автомагнитол Отпаивается D864 (если Тошиба)
Раскодировка Набирается код (9507), а затем BAND
Если лазер теряет чувствительность и неустойчиво работает Пропаивается переменный резистор RV14
Стереоприем ухудшился, отказывает механика, отсутствует звук Электролиты в красных оболочках на плате удаляются, пространство под ними промывается, а затем запаиваются новые электролиты
Если надо поменять диапазон с азиатского на европейский Отпаивается диод D701. Меняется резистор R752 на 2.2К. После этого задается напряжение на FM VT
Если слышен булькающий звук в одном или даже нескольких каналах Виновны электролиты возле усилителя. Они потекли, так как разрушились дорожки под ними
Снижается качество воспроизведения записей с кассеты. Звук становится все тише, но с радиоприемника идет нормально Электролиты заменяются на обычные малогабаритные
Чейнджер не принимает диск и работает только на выброс Снижается эмиссия светодиодов. Обычно, уменьшается ограничивающий резистор в два раза
FM приемник не ловит станции с четным числом Резистор 2Ком ставится на R824 и проводится разрядка конденсатора по питанию автомагнитолы
Отказывают 4 линейных выхода усилителя, но сабвуфер продолжает работать (часто случается неприятность на штатных автомагнитолах Тойота) Меняются опять же электролиты в красных оболочках
FM диапазон автомагнитола не ловит или делает это только после прогрева Причина кроется в катушке связи
Не работают некоторые кнопки, когда нужно ввести код Меняется прошивка, устанавливается код. Если не помогло, ищем окись под кнопками
Перестройка частот приемника Переключаем сетку вещания или изменяем частоту гетеродина в тюнере
Перевод автомагнитолы на европейский режим Впаиваем диод D2 вместо D1, который на плате размещен ближе всего к процессору

Перепрошивка японских автомагнитол

Советы начинающим

Выше были представлены способы проведения прошивки японских автомагнитол.Хотелось бы дать несколько важных советов начинающим раскодировщикам:

  • Никогда не ставьте программу прошивки от другой модели, даже если она тоже японская;
  • Микросхемы надо запаивать ровно, ни в коем случае не криво;
  • Работа с дампами – дело не очень хорошее. Намного лучше проводить заливку, хотя это и намного сложнее.

Заливка прошивки

В процессе установки программы прошивки своими руками следует делать все четко по инструкции. Не помешают и здесь видео обзоры, полезные схемы, фото – материалы. В некоторых случаях программы приходится покупать и цена на них зависит от определенной модели автомагнитолы.

Инструкция по снятию устройства

Перед тем, как поменять установленную автомагнитолу на новую, нужно сначала снять старое устройство.

Демонтаж прибора с авто

Для снятия необходимо приготовить небольшой набор инструментов и материалов:

  • набор ключей для автомагнитолы, которыми она комплектуется с завода;
  • крестообразная и шестигранная отвертки;
  • канцелярский нож;
  • небольшая коробка;
  • пинцет для снятия облицовки;
  • изолента;
  • карандаш.

Важно грамотно вынимать прибор, чтобы не нарушить проводку (автор видео — Кирилл Збруенко). https://www.youtube.com/embed/ukyGLB_nMOI

Подготовка

Перед тем, как снять магнитолу с машины, нужно выполнить подготовительные работы:

  1. Перед началом работ нужно заглушить двигатель и обесточить автомобиль, отсоединив минусовую клемму от аккумуляторной батареи.
  2. Вынимая штекера от разъемов, не стоит их дергать, чтобы не сломать. Все провода от гнезд в задней части следует отсоединять максимально аккуратно.
  3. Если при демонтаже будет много проводов, следует приготовить изоленту и карандаш, чтобы затем разобраться с проводкой. Провода необходимо изолировать и пометить.
  4. Далее необходимо подготовить ключи для магнитолы. Каждый производитель применяет для своих приборов скрытые от глаз крепления. Следует разобраться, какой крепежный материал используется, и подобрать соответствующий инструмент. Обычно к ключи прилагаются.
  5. При демонтаже следует учитывать, что некоторые модели имеют салазки, которые помогают извлечь прибор из посадочного места.

Автомагнитолы отличаются дизайном и креплениями. Обычно имеется два прямоугольных и четыре круглых крепления.

Ключи для снятия

Основной алгоритм действий

Снятие магнитолы состоит из следующих действий:

  1. Перед тем, как снять автомагнитолу, необходимо демонтировать переднюю панель, которая защищает внутренние детали от механического повреждения. Снимать ее нужно аккуратно, чтобы не повредить и не поцарапать обшивку.
  2. На следующем этапе необходимо выкрутить винты, с помощью которых крепится прибор к корпусу. Для этого используют крестообразную отвертку. Все болтики и винтики складываем в приготовленную коробочку, чтобы не потерять.
  3. Теперь устройство можно вынуть из гнезда, где она находится, потянув на себя. На некоторых авто демонтаж проходит без проблем, но встречаются модели, на которых вытаскивать прибор тяжело.
  4. Вынув автомагнитолу из посадочного места нужно отключить все разъемы. Для этого тянем вверх стопорки синего цвета, затем нужно нажать на освободившийся лепесток и можно отключать разъем с питанием. Антенну просто вынимаем из гнезда.

После того, как удалось вытащить аппарат, выполняется либо замена магнитолы, либо ее ремонт в случае, если она не работает. Если вы не знаете, как разобрать устройство, лучше доверить ремонт специалисту. При уверенности в своих силах, нужно разобрать магнитолу, устранить неисправность и поставить ее обратно.

Установка нового изделия выполняется по инструкции, которая прилагается к нему

Важно помнить, что если неправильно , она будет плохо звучать, а может и стать причиной короткого замыкания или даже пожара. Поэтому подключать устройство нужно только по инструкции
