Диагностика и устранение перебоев в работе на Toyota Camry VI (XV40)

80 Просмотров

Компьютерная диагностика, расшифровка ошибок, возможные причины

Компьютерную диагностику двигателя Камри 40 можно провести с помощью:

  • дилерских автосканеров;
  • мультимарочных сканеров (типа AUTOCOM);
  • простейших сканеров (например, ELM327 Bluetooth с помощью смартфона).

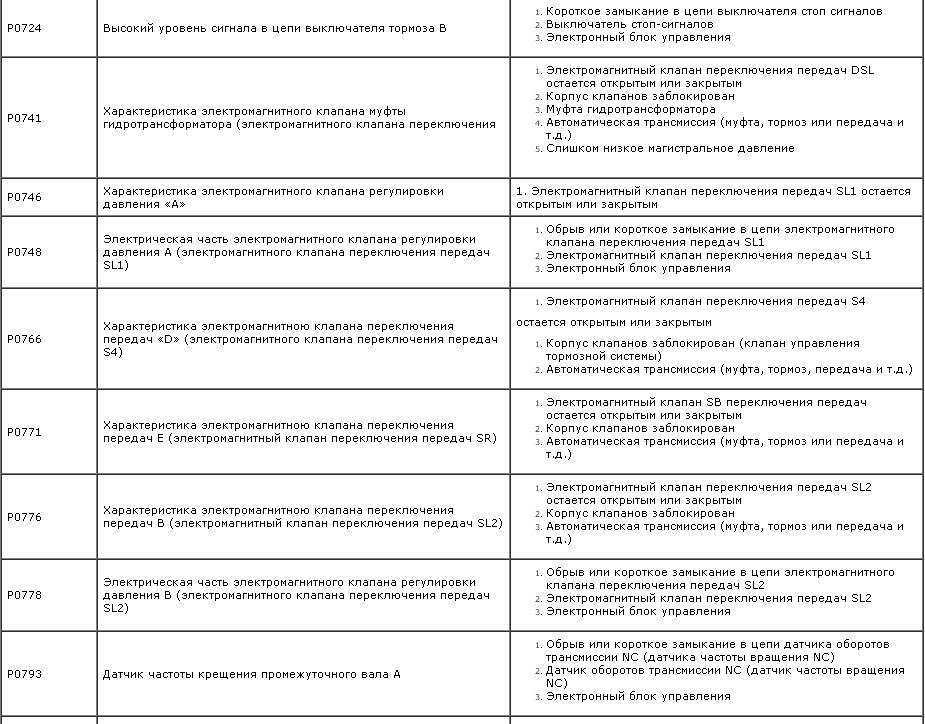

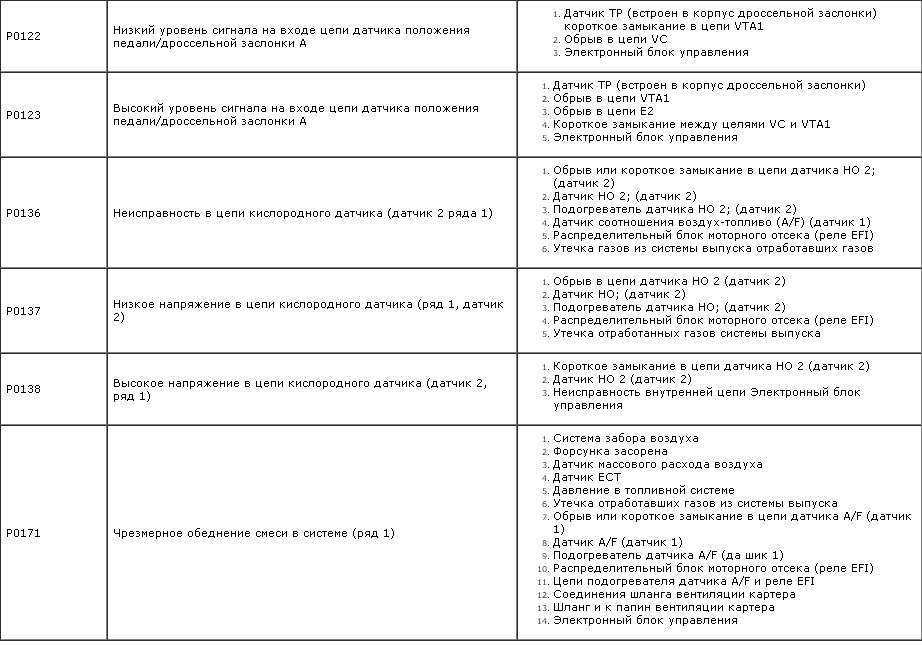

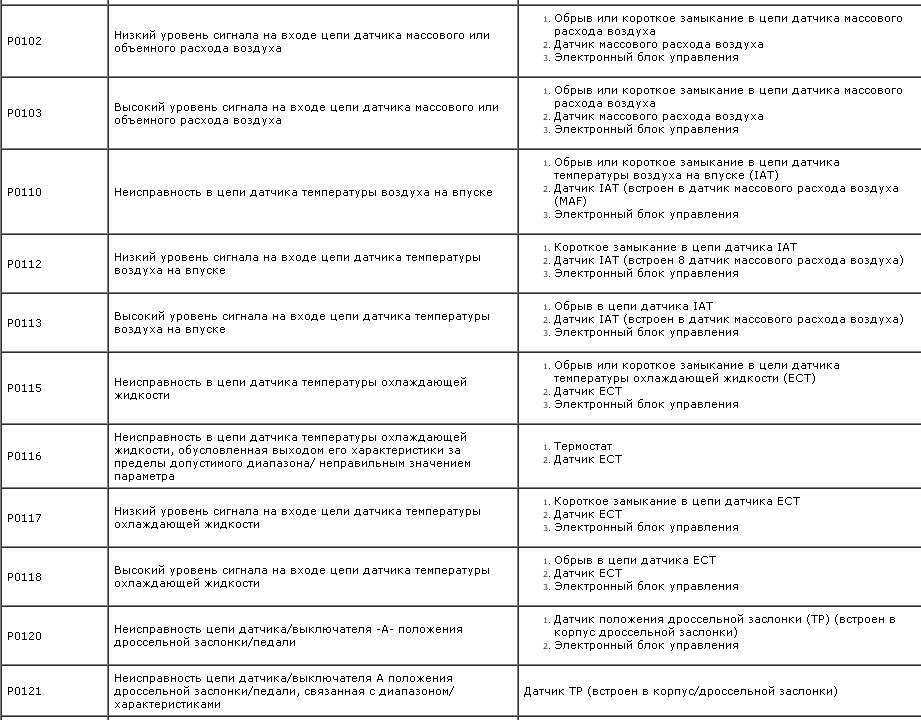

В результате диагностики будут определены коды ошибок. Расшифровка кодов, возможные причины неисправности приведены в таблицах на рисунках ниже.


Все дальнейшие действия должны быть направлены на определение конкретной причины неисправности и ее устранения. После устранения неисправности следует удалить накопленные ошибки, после чего сообщение о неисправности должно погаснуть.

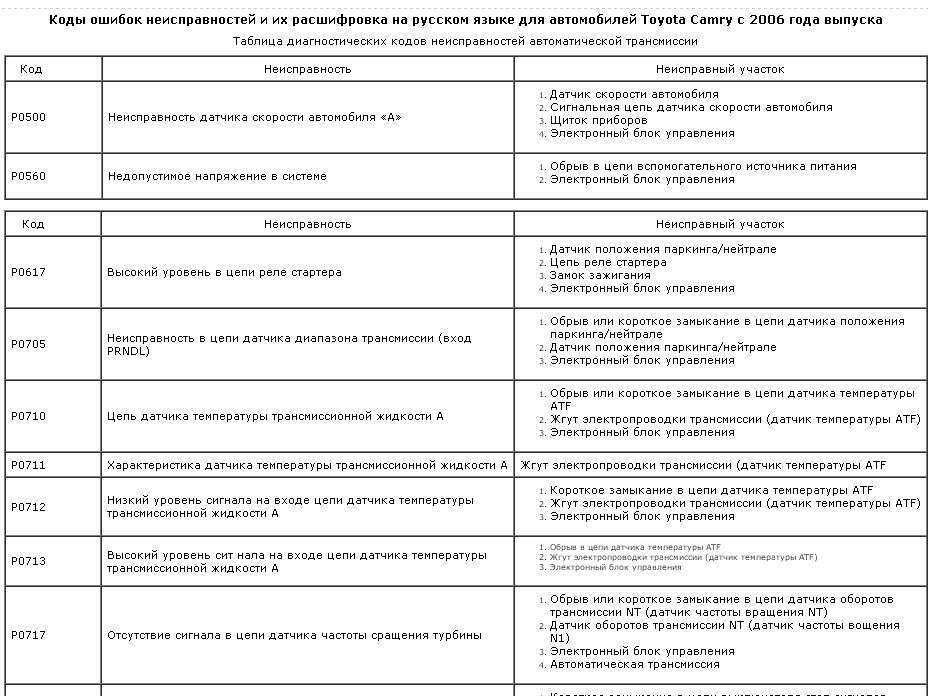

Коды неисправностей АКПП, возможные неисправности

Ремонт АКПП относится к числу самых сложных ремонтов систем автомобиля. Качественное обслуживание и ремонт автоматической коробки переключения передач невозможен без компьютерной диагностики. Следует заметить, диагностика позволяет определить, в основном, ошибки датчиков, соленоидов (электромагнитных клапанов), цепей управления.

Как и в случае с узлами системы управления двигателем, не следует сразу приступать к замене, например, соленоида АКПП. Необходимо получить к нему доступ (иногда после демонтажа АКПП и разборки), далее измерить его электрическое сопротивление. Для большинства солиноидов значение сопротивления находится в пределах от 10 до 25 Ом.

Нельзя производить замену солиноидов без очистки стружки и замены масла в АКПП. В случае, если АКПП более 10 лет, одновременно можно выполнить регламентные работы с помощью соответствующего оверол-кита. Механические неисправности узлов компьютерная диагностика в виде кодов не сообщает.

Как выключить лампу ABS

Далее нужно устранить выявленные неисправности. Чтобы контрольная лампа прекратила мигать, недостаточно устранения поломки. Для ее выключения нужно выполнить следующее:

  1. Запустить мотор и проехать полминуты на скорости 20 км/час.
  2. Убедиться, что лампа ABS не мигает.
  3. Сбросить код ошибки.

Если это не помогло, лампа продолжает мигать, существует второй вариант:

  • Остановить машину на 5 – 7 секунд.
  • Нажать на педаль тормоза несколько раз.
  • Продолжить движение со скоростью 50 км/час.
  • Выжать педаль тормоза в течение трех секунд.
  • Повторить три раза.

После того, как лампочка ABS погасла, нужно сбросить код ошибки.

Описание процесса самодиагностики

Сначала нужно проверить, чтобы аккумулятор имел напряжение не менее 11 вольт, заслонка дросселя была закрыта, все электрические приборы выключены. Для удобства также нужно подготовить самодельную перемычку из металлической скрепки или проволоки.

Алгоритм действий:

  • выключить зажигание;
  • при помощи скрепки замкнуть 4-й и 13-й контакты на разъеме OBD-II;
  • ключ перевести в режим «ON» (двигатель не запускать);
  • спустя 4 секунды считать код ошибки ABS;
  • убрать скрепку-перемычку с установленных контактов.

Ошибка обозначена двумя цифрами: первая считается по числу миганий контрольных лампочек через 0,5 секунд, затем перерыв, вторая – также по количеству миганий с интервалом 0,5 сек. Через 2,5 секунды выдается следующий код и т.д. Когда все коды будут выданы, после перерыва в 4,5 секунды коды выдаются повторно. В случае отсутствия ошибок, промежуток между сигналами равен 0,25 секунд.

Двузначные коды ABS расшифровываются по специальным таблицам.

Последовательность действий по устранению ошибок двигателя

На первом этапе устранения ошибок до проведения диагностики можно провести следующие работы (при отключенном зажигании, желательно, снятой клемме аккумуляторной батареи):

  • проверить все предохранители, обслуживающие блок управления двигателя, на предмет целостности и качества контактов;
  • произвести внешний осмотр главного реле и реле бензонасоса, немного пошевелить их;
  • поджать контакты и разъемы датчиков, расходомера, регулятора дроссельной заслонки, других электронных устройств, расположенных на двигателе;
  • проверить внешнюю целостность электропроводки под капотом.

Такие простые действия часто помогают в ситуациях, когда сообщение об ошибке появилось после непродолжительной стоянки (вечером чек не горел, а утром после запуска появился). Во время стоянки, особенно во влажных и холодных климатических условиях, по мере остывания двигателя усиливаются процессы коррозии, в результате чего контакты и проводники теряют свои электрические свойства. Соединения нарушаются, в схему вносится ошибка. Во избежание таких случаев перед холодным периодом эксплуатации автомобиля рекомендуется обработать жгуты, контакты, разъемы специальными составами (можно обычной силиконовой смазкой в виде спрея – она выталкивает влагу).

Если после подключения клеммы АКБ и включения зажигания сообщение об ошибке появилось вновь, необходимо произвести компьютерную диагностику.
