Точки подключения автосигнализации на Toyota Alphard Hybrid PTS 2014, правый руль

Устанавливал сигнализацию Pandora 3910PRO.

Разъём OBD:+12 – pin 16масса – pin 5CAN H – pin 6CAN L – pin 14

По can концевики дверей, багажника, зажигание, педаль тормоза, slave, управление поворотами, центральным замком, обход штатного иммобилайзера.

Концевик капота ставим свой. В автомобиле он отсутствовал.

Контроль работы двигателя осуществляем по аналогу через лампочку CHECK на панели приборов – жёлтый провод с краю.

Для автозапуска подать +12 на провод стартера в белом блоке за бардачком в самом нижнем разъёме – розовый провод (pin 4).

По окончании автозапуска наружный свет гаснет сам. Во время работы двигателя при дистанционном запуске работает штатная метка и сенсоры на ручке.

Автозапуск возможен со штатного брелка. Для этого надо три раза подряд нажать на кнопку постановки в охрану.

Точки подключения сигнализации на Toyota Alphard 2006

Замок зажигания:+12 — белый/синийасс — красный/жёлтыйзажигание 1 — синий/черныйзажигание 2 — черныйстартер 1 — черный/белыйстартер 2 — зелёный/белый

Контроль заведённого двигателя (+) — желтый на генераторе

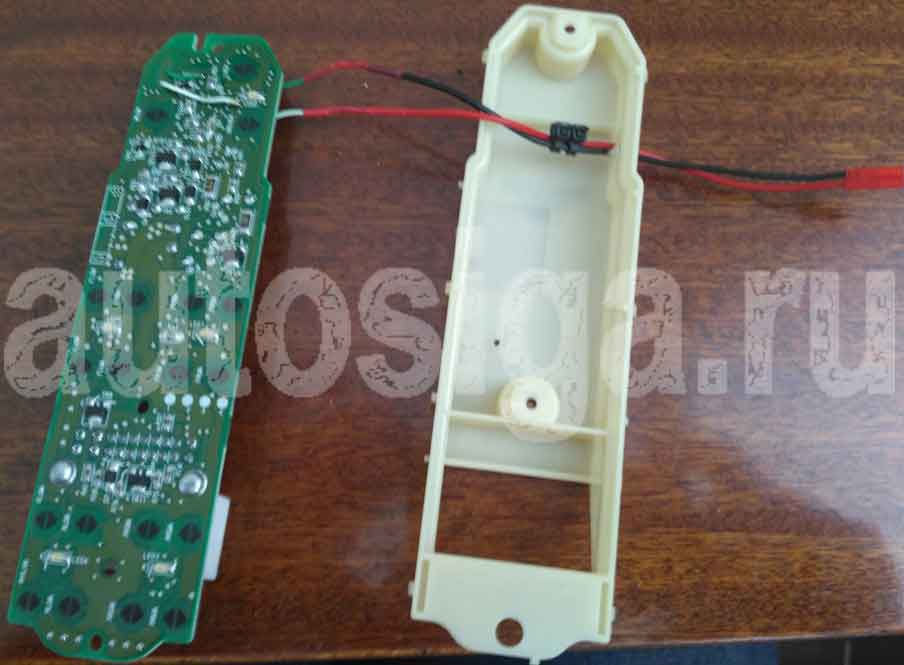

Центральный замокПодпаяться прямо к кнопке управления центральным замком на блоке стеклоподъёмников в двери водителя. Управление отрицательное.

Управление центральным замком

Подключение к центральному замку

Доводчик стекол (-) — синий/жёлтый в разъёме блока стеклоподъёмников

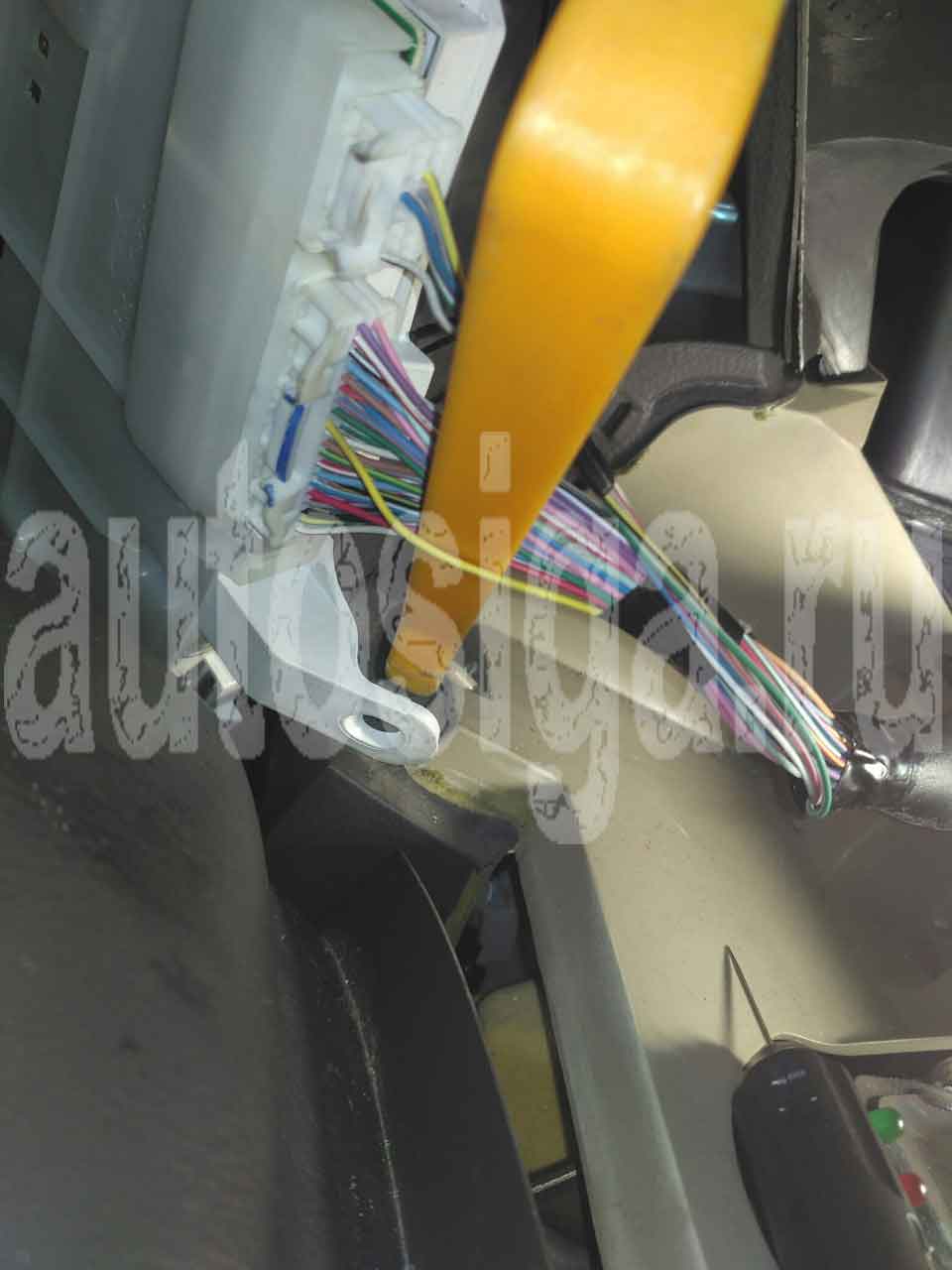

Концевик дверей (-) — жёлтый на приборке

Концевик дверей

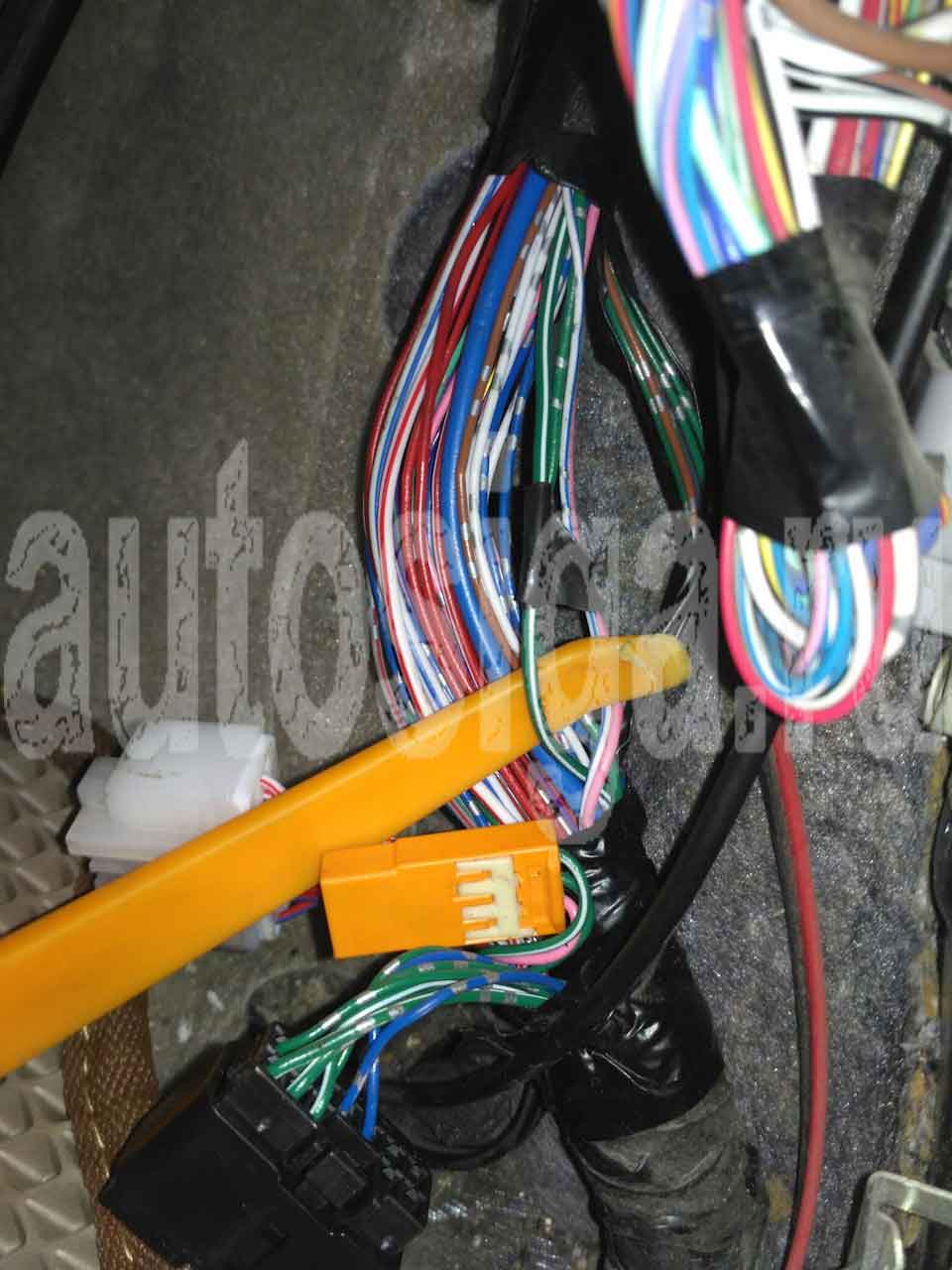

Повороты (+):правый — зелёный/белый в жгуте за правой кик-панельюлевый — белый с точкой возле реле поворотов (под панелью, за приборкой справа)

Левый поворотник

Правый поворотник
