Ремонт приборной панели на Toyota Camry II (V20)

Упаковка с намеком на спорт

В седьмой дорестайлинговой версии панель отличалась строгостью и предельной информативностью, не имела ярких акцентов — находка для консервативных деловых людей среднего возраста. Подсветка органов управления выделялась голубым цветом, набиравшим популярность. Отредактированной деталью панель управления Тойота Камри обязана маркетологам корпорации — они попытались отделить гибридные версии от базовых моделей с помощью голубой подсветки.

В качестве примера: верхняя приборная доска принадлежит 50 версии Camry, нижняя — обновленной.

Производитель решил изрядно рискнуть, включив в обновленную модель несвойственные сегменту покупателей модели молодежные детали. Наряду с техническими новшествами рестайлинга 2014 года экспериментальным элементом стала доска органов контроля и управления, получившаяся откровенно спортивной. И, забыв о том, что зеленый цвет остается фирменным для поддерживающей экологичность корпорации, приборная доска Camry и теперь встречает водителя голубой подсветкой.

Особенности схемотехнического исполнения приборных панелей

Перед тем, как разобрать и демонтировать элементы приборной панели, для проведения ремонта, необходимо  проверить заводской номер приборки на совместимость технического обеспечения и распиновки разъема подключения к электрооборудования автомобиля. В большинстве случаев распиновка для американской комплектации автомобиля не соответствует европейской и, тем более, азиатской. Фото монтажной платы приборной панели изображено ниже

Монтажная плата приборной панели

Порядковый номер разработки платы можно найти в правой части платы. Для платы, изображенной на фотографии, он соответствует 040. То есть, такая плата полностью совместима только с платами под таким же номером. При покупке приборки на вторичном рынке необходимо выбирать платы с таким же номером. В противном случае, придется экспериментировать с изменением распиновки разъема подключения, иначе отдельные значки индикации или элементы контроля работать не будут.

На щитке приборов лампы индикации выполнены в традиционном варианте. Они представляют обычные индикаторные лампы накаливания.

Лампы индикации

На плате приборной панели расположена микросхема, которая хранит информацию об общем пробеге автомобиля (одометра). Для того, чтобы «подтянуть» эту информацию до желаемых значений, также необходим демонтаж приборки.

В процессе ремонта приборной панели часто необходима аппаратная замена стрелочных индикаторов

Их демонтировать несложно, однако особую осторожность необходимо проявить при снятии приборных стрелок

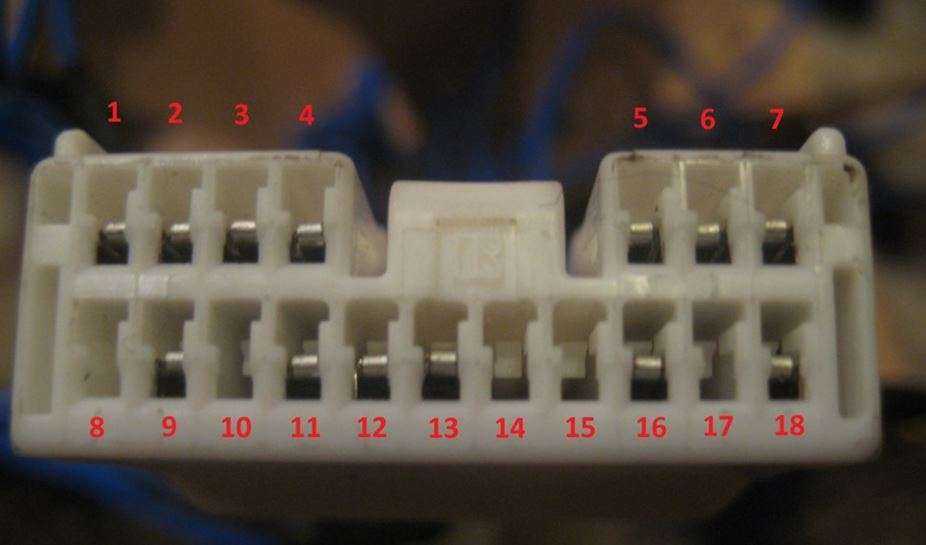

Распиновка одного из вариантов разъема подключения показана на рисунке:

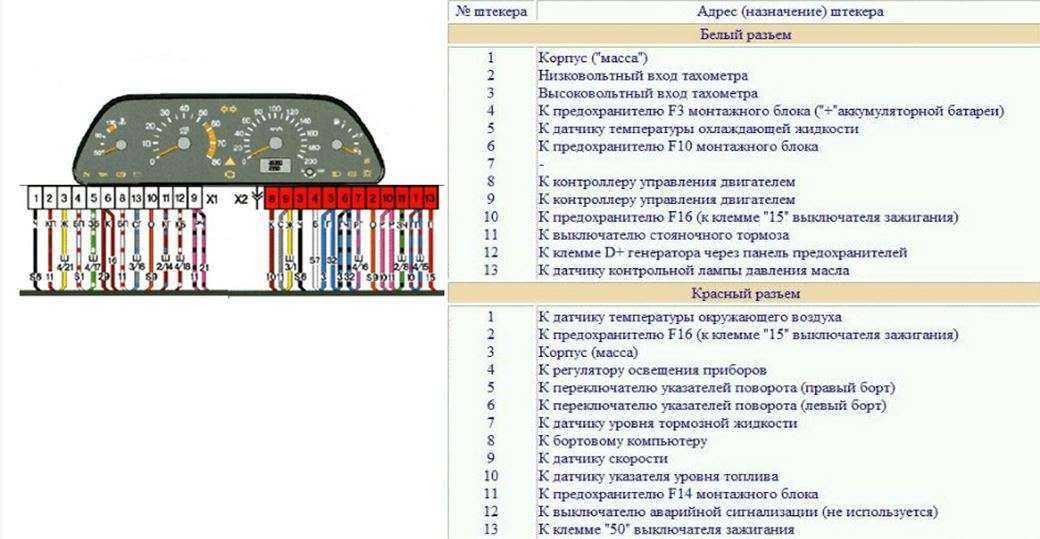

Схема подключения к электрооборудованию автомобиля показана на рисунке:

Схема подключения к электрооборудованию автомобиля

Если в автомобиле имеется другая распиновка разъемов, требуется перекоммутация соединений в соответствии со схемой электрооборудования данной модели авто Камри 40.

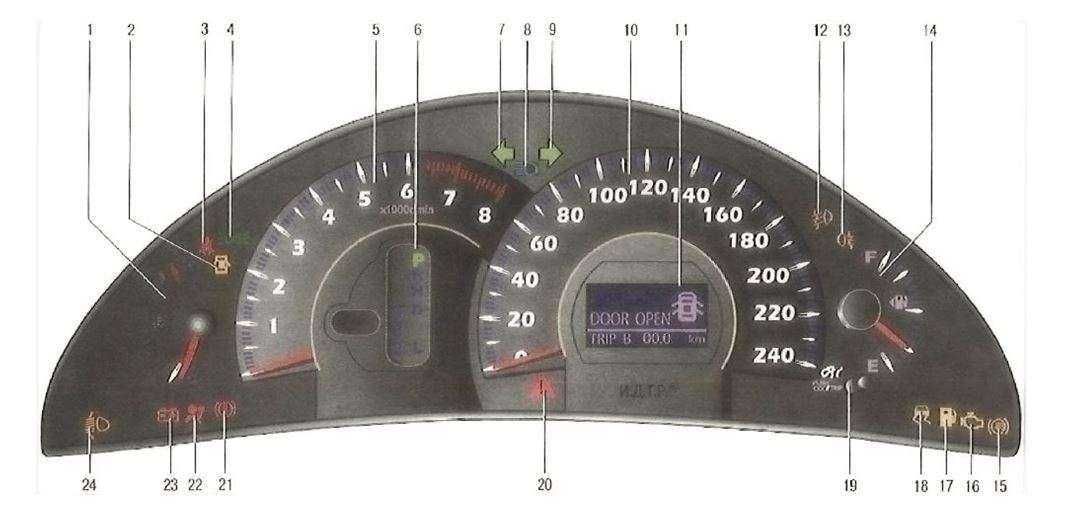

Расшифровка значков на приборном щитке Камри XV40

Для лучшего понимания водителем ситуации на дороге, он должен понимать значение каждого индикатора. Выучить их поможет приведенная ниже схема.

Описание значков, размещенных на приборной панели Camry V40:

1) Показатель актуальной температуры охлаждающей жидкости.

2) Контроль открытия дверей.

3) Указатель того, застегнут ли ремень безопасности.

4) Указатель активности габаритных огней.

5) Тахометр, показывающий частоту вращения коленчатого вала в двигателе автомобиля с точностью до 100 оборотов в минуту.

6) Индикатор текущего положения селектора автоматической коробки передач.

7) Показывает, включен ли в этот момент левый поворотник.

Индикатор использования освещения дальнего вида.

9) Показывает, включен ли в этот момент правый поворотник.

10) Спидометр, показывающий текущую скорость движения транспортного средства.

11) Экран бортового компьютера, показывающий ошибки работы электроники, в случае их возникновения.

12) Индикатор включения передних противотуманных фар.

13) Индикатор включения задних противотуманных фар.

14) Показатель уровня заполненности топливного бака.

15) Работоспособности антиблокировочной системы Тойота Камри 40.

16) Рабочее состояние электронной составляющей управления двигателем Тойоты.

17) Показатель критически низкого уровня топлива в баке, указывающий на необходимость дозаправки.

18) Указатель состояния антипробуксовки.

19) Рестарт подсчета преодоленного автомобилем расстояния в текущем заезде.

20) Показатель работы динамической стабилизации.

21) Контроль тормозной системы авто Тойота Камри 40.

22) Контроль подушек, подголовников, натяжителей ремней и других элементов пассивной системы безопасности.

23) Работоспособность и уровень заряда аккумуляторной кислотной батареи.

24) Показатель рабочего состояния управления световым потоком фар Тойота Камри 40.

Шина CAN/Расположение блоков управления

Блоки управления CAN CLASS B (салон)

1	Комбинация приборов (Ki)
2	SAM/SRB
3	Airbag DCCAM
4	Климатическая система
5	Дверной БУ передний левый (TSG VL)
6	Дверной БУ передний правый (TSG VR)
7	Дверной БУ задний левый (TSG HL)
8	Дверной БУ задний правый (TSG HR)
9	Потолочная блок-панель упр-я (DBE)
10	Электронный замок зажигания (EZS)
11, 12	БУ рулевой колонки (MRM) Центральный интерфейс (ZGW)
13	Парктроник (PTS)
14	БУ прицепного устройства (AAG)
23	COMAND или Audio 20/Audio 50

Блоки управления CAN CLASS C (моторный отсек)

1	Комбинация приборов (Ki)
10	Электронный замок зажигания (EZS)
11	БУ рулевой колонки (MRM)
12	Центральный интерфейс (ZGW)
15	БУ вариатора (CVT)
16	Программа стабилизации движения (ESP)
17	Электрическое рулевое управление (EPS)
18	БУ дизеля (CRA)
19	БУ бензиновым двигателем (SIM 266)
20	Электронный модуль селектора АКП (EWM)

MOST-BUS

21	CD-Чейнджер
22	Универсальный интерфейс телефона (UHI)
23	COMAND или Audio 20/Audio 50
24	Звуковой усилитель

Другие шины данных

4, 10	Климатическая система Электронный замок зажигания (EZS)
25	Верхняя блок-панель упр-я (OBF)
26	Блокировка рулевой колонки (ELV)
27	Динамическое регулирование дальности освещения (DLWR)
11	БУ рулевой колонки (MRM)

Месторасположение

1 В передней панели слева, за рулем

2 В ногах пассажира под ковром

3 Средняя консоль перед рычагом стояночного тормоза

4 В средней консоли

5 Под обшивкой передней левой двери

6 Под обшивкой передней правой двери

7 Под обшивкой задней левой двери

8 Под обшивкой задней правой двери

9 На потолке над внутрисалонным зеркалом

10 В передней панели справа около руля

11 На рулевой колонке непосредственно под рулем

12 В ногах водителя на передней стойке

13 В багажнике на арке колеса слева

14 В багажнике на арке колеса справа

15 Интегрирован в вариатор (CVT)

16 Под усилителем тормозов в гидроблоке

17 В электроблоке на зубчатой рейке рулевого редуктора

18 В моторном отсеке на моторном щите справа

19 На корпусе воздушного фильтра двигателя

20 На туннеле карданного вала

21 В вещевом ящике

22 Под обивкой заднего канала со стороны водителя

23 В средней консоли

24 В багажнике справа

25 В средней консоли

26 На рулевой колонке

27 Снизу соответствующей блок-фары

N93 Центральный интерфейс

На типе 169 устанавливается блок центрального
интерфейса (ZGW). Назначением этого блока является управление обменом
данными между шинами CAN. Одновременно он выполняет диагностику
различных блоков управления подключенных к шинам CAN.

Расположение БУ ZGW:

Центральный интерфейс (N93) находится на передней стойке в ногах у водителя.

Функции блока управления Центрального интерфейса ZGW (N93)

CAN Распределитель потенциалов

X30/4 Штекерный разъем распределителя потенциалов (CAN) справа

Расположен в ногах пассажира под вещевым ящиком справа от блока SAM (N10)

X63/4 Штекерное соединение адаптера шины CAN, 2-полюсное

Штекерное соединение находится в ногах пассажира на передней стойке

X30/7 Штекерный разъем распределителя потенциалов (CAN)

Расположен в ногах пассажира под вещевым ящиком слева от блока SAM (N10)

Распределитель потенциалов CAN является соединением между шинами CAN

Диагностический разъем X11/4, как и ранее, расположен в ногах у водителя.

Обозначения на приборной панели

Внешний вид приборной панели

Обозначение, расшифровка и назначение элементов, устройств контроля и управления приборной панели.

Номер позиции	Наименование контрольного устройства
1	Прибор контроля температуры ОЖ
2	Индикатор открытой двери
3	Контроль фиксации ремня
4	Индикатор габаритов
5	Частота вращения коленвала, *100 оборотов в минуту (тахометр)
6	Контроль положения акселератора АКПП
7	Работа левого поворотника
8	Индикатор дальнего освещения
9	Индикатор правого поворотника
10	Указатель скорости автомобиля (спидометр)
11	Дисплей сообщений бортового компьютера
12	Контролька противотуманок
13	Контролька задних противотуманок
14	Индикатор топлива в баке
15	Индикатор работоспособности ABS
16	Индикатор работоспособности системы управления двигателя
17	Индикатор предупреждения низкого баланса топлива
18	Индикатор работоспособности противобуксовочной системы
19	Кнопка обнуления текущего пробега одометра, настройка регулятора подсветки приборки
20	Лампа индикации работоспособности курсовой устойчивости
21	Индикатор стояночного тормоза, работоспособности тормозов
22	Индикатор исправности пассивной безопасности
23	Состояние АКБ зарядной системы
24	Индикатор работоспособности блока управления светового потока фар

Как разобрать панель?

Случаются ситуации, когда требуется замена панели. Операцию проделывают не только после царапин или сильных повреждений пластика. Автолюбители активно заменяют устаревшие элементы стильными обновленными деталями от рестайлинговых моделей.

Если вы знакомы с принципами устройства автомобиля, то сможете самостоятельно снять панель приборов с Тойота Камри и заменить аналогом. Из инструментов потребуется вилка (удобно отщелкивать пластиковые крепежи) и 2 отвертки (крестовая и шлицевая).

Итак, приступим. Алгоритм процедуры следующий:

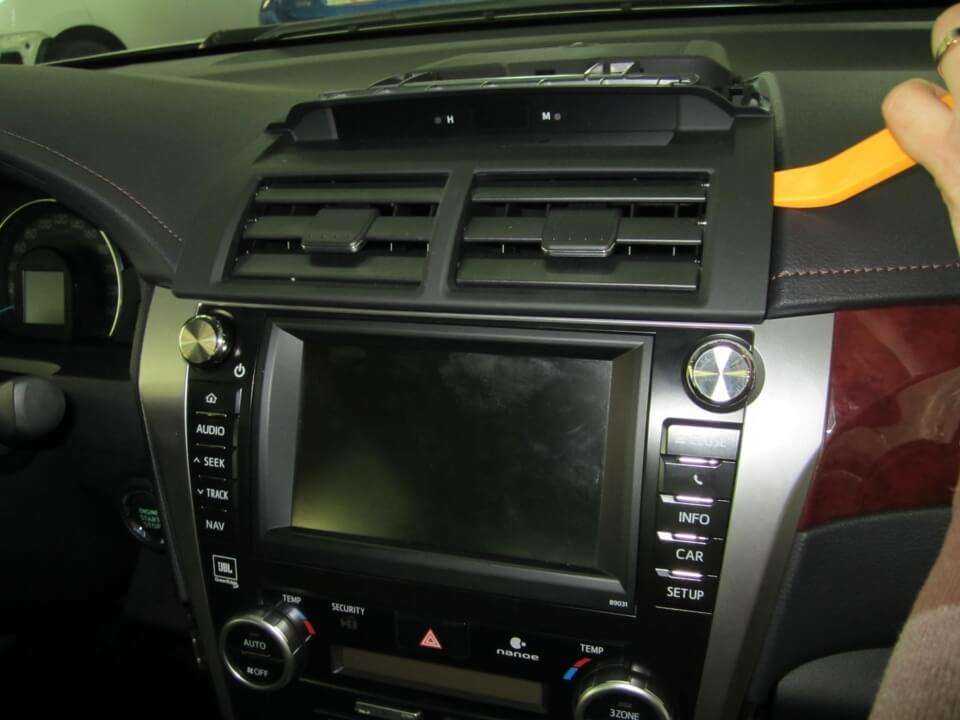

1. Отщелкиваем и выдвигаем центральную крышку динамика приборной панели.
2. Снимаем с пластиковых крепежей корпус центрального воздуховода.

Помогая отверткой, отсоединяем разъемы воздуховодов.

Отсоединяем разъем крышки динамика приборной панели и снимаем.

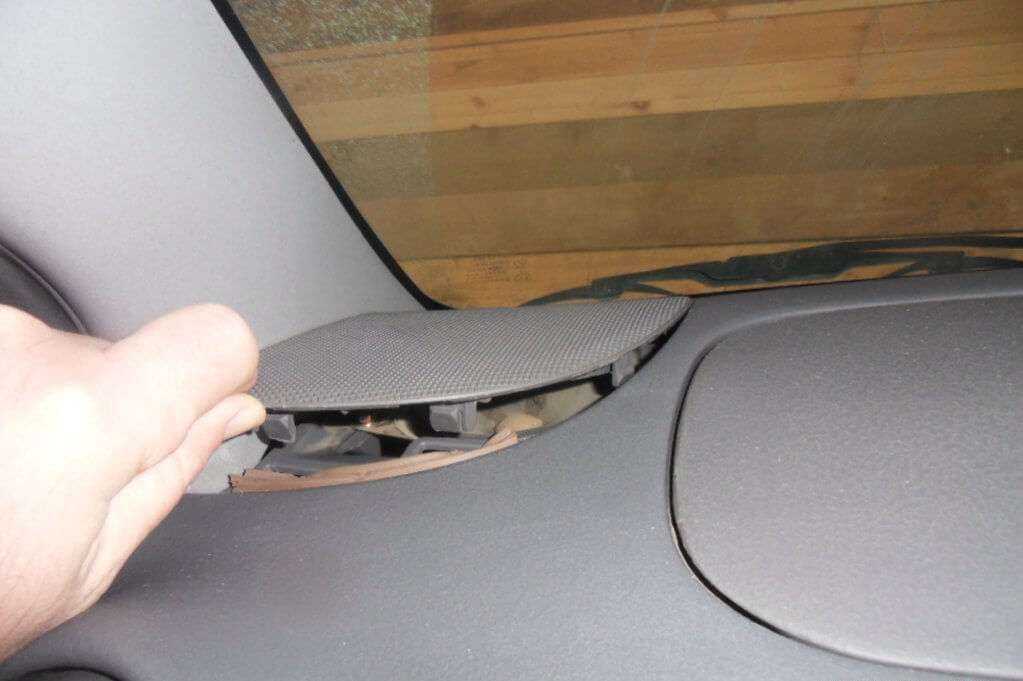

Сетки правого и левого динамиков отщелкиваем вилкой. Выкручиваем болты креплений динамиков и отсоединяем разъемы.

Отсоединяем жгуты проводов с динамиков.
Отщелкиваем закрывающие пукли, расположенные на приборной панели около боковых динамиков.
Отсоединяем пластиковые накладки с торцов панели левой и правой сторон (расположенные параллельно передним дверям).
Откручиваем болты, фиксирующие бардачок, чтобы безболезненно снять его с панели Тойота Камри. Выкручиваем основной болт в проеме и снимаем бардачок. Также отсоединяем разъемы и нижнюю накладку.

Находим болт со стороны водительской двери, фиксирующий нижнюю часть панели, и откручиваем.
Отщелкиваем панель и отсоединяем все разъемы.
Снимаем тросик открытия бензобака с панели, и отщелкиваем левую часть приборки со стороны водителя. Отсоединяем разъемы боковых воздуховодов.
Убираем серединный подлокотник, достаем пепельницу, отсоединяем провода.
Откручиваем крепления боковых накладок центральной консоли и отсоединяем их разъемы справа и слева.

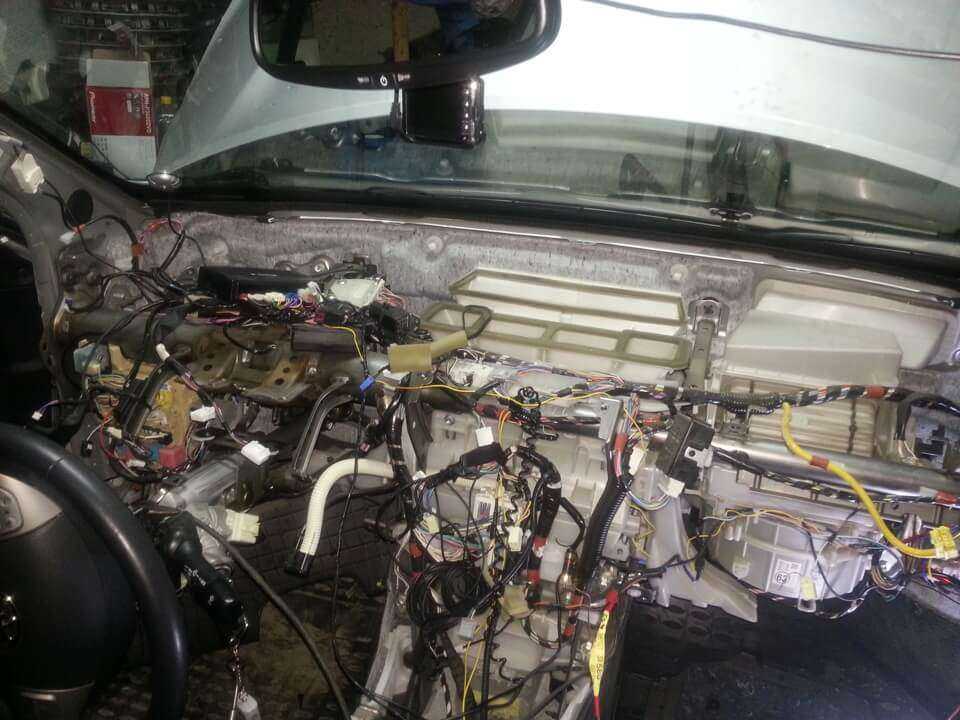

Находим болты головного элемента приборной панели и откручиваем. Достаем устройство, отсоединяем разъемы. Получается примерно это:

Отщелкиваем разъемы центрального динамика, вынимаем кнопку запуска.
Выкручиваем болты, удерживающие каркас приборной панели, и снимаем подсветку бардачка.
Под бардачком находим болты крепления подушек безопасности и откручиваем, отсоединяем разъемы.
Вынимаем несущие болты крепления приборки к штанге и снимаем ее.

Разборка приборного узла во всех поколениях авто будет идентичной. Значки панели Тойота Камри 40 почти не отличимы от собратьев — модели поколения 50 или рестайлинговой 55 версии. Анализируя отзывы покупателей, приборную комбинацию без зазрений совести можно назвать строгой и оптимально информативной. Однако подавляющий процент поклонников считает, что она остается простоватой — не хватило акцентов и стильного дизайна. Будем ждать рестайлингов, а пока — наслаждаемся мощью обновленных двигателей представительского автомобиля.
