Замена масла АКПП на Toyota Camry своими руками

Режимы работы коробки

Модель АКПП и способ управления (гидравлика, электроника) определяют набор режимов ее работы. Вне зависимости от типа коробки на Камри существует несколько основных режимов:

P – режим парковки. Его следует выбирать при долгой стоянке. Коробка в нем выключена, вал заблокирован, ведущие колеса не вращаются.

R – задняя передача. В нее можно переводить из «парковки» и «нейтрали», только после остановки авто.
N – нейтральный режим. Коробка не передает крутящий момент на колеса, но вал не заблокирован, и ведущие оси могут вращаться

В этом режиме авто можно буксировать на небольшое (важно!) расстояние.
2 – блокируется движение на передачах выше 2. Этот режим коробки подходит для плохих дорог, частых подъемов и спусков, поскольку задействует торможение двигателем.
L – пониженная передача

Его рекомендуют задействовать на крутых уклонах и бездорожье, в нем Toyota двигается только на 1 ступени трансмиссии.
D – основной режим коробки, поступательное движение вперед.

Также на рычаге могут быть дополнительные кнопки – Overdrive (O/D), SNOW, PWR, MANU, NORM.

NORM/PWR – переключает режимы коробки из обычного в спортивный. Во втором меняется логика переключения передач, авто становится более динамичным, но расходует больше топлива.
SNOW – «зимний» режим, в котором машина стартует со 2 передачи, упрощаа начало движения на льду и снегу.
Кнопка MANU – встречается в основном на Toyota, аналогична Snow.
Overdrive – разрешение использования повышенной передачи. При активном овердрайве машине разрешено переключаться на последнюю передачу (5, 6…), при отключенном – нет. Многие рекомендуют отключать овердрайв в городском цикле, чтобы повысить ресурс коробки.

Один из вариантов кнопки Overdrive:

Схема работы классической АКПП:

Внешний вид рычага переключения коробки на Camry в кузове V50:

Как видно, присутствуют символы «+» и «-»: это означает, что коробка может работать в «ручном» режиме, когда водитель сам указывает коробке, когда снизить или повысить передачу. Этот режим приближен к работе классической механики.

Статьи по теме

Ремонт АКПП «Хонда»: разбираемся в нюансах конструкции

Частичная замена масла в АКПП: преимущества и особенности этого способа

Сколько стоит замена коробки: разбираемся в ценообразовании

Ремонт кулисы КПП: как разобрать и отрегулировать

Сколько стоит замена вариатора: обзор цен

Как проверить масло в вариаторе: обзор способов и руководство по замене

Замена масла в 6-ступенчатой АКПП: основные этапы

Ремонт актуатора сцепления: причины поломки, методы восстановления работоспособности механизма

Как поставить диск сцепления правильно – важные нюансы

Замена АКПП «Тойота Рав 4»: когда она необходима

Актуатор сцепления: ремонтировать нельзя заменить

Ремонт коробки передач DGS 6: причины, симптомы и решение проблем

Как залить масло в коробку: автомат и механика

Замена ремня вариатора: как это сделать самостоятельно

Замена АКПП в «Тойота-Королла»: в сервисе или самостоятельно

Смена масла

Toyota заявляет, что трансмиссионное масло условно несменяемое, т.е. залито на весь срок «жизни» коробки. На практике же масло АКПП неизбежно загрязняется образующимися в процессе работы металлическими фрагментами, теряет свойства из-за износа от времени. В российских реалиях желательно менять ATF каждые 30-40 тыс. километров пробега, хотя официально это рекомендуют делать после 50 тыс.

Убедиться в необходимости замены можно, проверив визуально его состояние. Обычно делается это с помощью щупа АКПП (место, где стоит щуп, указано в мануале к автомобилю).

Для проверки автомобиль прогревается (можно сделать небольшую поездку или по очереди переключить все режимы коробки), ставится на эстакаду или яму, после чего коробка переводится в N, снимается пробка контрольного отверстия. Оттуда должно вытечь немного масла, по которому определяется качество жидкости: если ничего не вытекло, уровень масла в коробке низок, требуется долив или замена целиком. При проверке щупом (если таковой имеется) нужно «прогнать» режимы коробки и проконтролировать, на каком уровне находится трансмиссионное масло.

Далее будет подробно рассмотрена методика замены масла в АКПП Тойоты Камри v50.

Возможно два типа смены:

Полная.
Частичная.

Полную желательно производить на специальном аппарате, частичную можно произвести самостоятельно.

Марку масла для коробки желательно уточнять в мануале к автомобилю. Так, для коробки U760E используется масло от Тойота ATF WS (оригинальное):

Замена масла в АКПП Тойота Камри 50 версии полностью потребует около 12-15 литров жидкости, для частичной – достаточно 6.5-8. Желательно использовать оригинал, или подбирать максимально подходящую по допускам жидкость для коробки.

Также желательно приобрести:

новый фильтр коробки (артикул 35330-08010);
прокладку поддона (артикул 35168-21020).

Можно поменять и прокладку пробки слива (90430-18008) и прокладку фильтра коробки (90301-32010).

Подготовленный комплект деталей для замены (фильтр, прокладки):

Частичная замена

Понадобится новое масло, комплект из прокладок и фильтра (см. выше), инструменты, проградуированная емкость для отработки.

Алгоритм действий для замены масла в АКПП Тойота Камри:

ТС загоняется на подъемник, эстакаду или яму, КПП переводится в N, мотор глушится;
снимается защита картера, если таковая присутствует;
откручивается сливная пробка;
в заготовленную емкость собирается вытекшее из коробки масло.

Далее ослабляются крепления поддона коробки:

Вытекающее при этом масло также собирается в емкость. В итоге поддон нужно снять, слить из него остатки масла.

Коробка со снятым поддоном:

После этого нужно осмотреть фильтр коробки, при необходимости его тоже следует заменить. В процессе вытечет еще некоторое количество масла, которое нужно собрать в ту же емкость.

Поддон отмывается от остатков старого масла и отходов (стружки и т.д.). Осматривается прокладка, если она в хорошем состоянии, ее можно оставить, если прокладка поддона коробки изношена, ее меняют.

Отмытый поддон коробки:

Дальнейшие действия:

на место ставится новый фильтр, поддон коробки также устанавливается обратно. Сливное отверстие закрывается пробкой (можно сменить ее прокладку), но не завинчивается – так, чтобы масло могло вытекать через перепускную трубку (это нужно для контроля уровня);
заливается новое масло.

Поскольку щуп отсутствует, заливная горловина находится не под капотом, а в районе переднего левого колеса, под пластиковым обвесом:

Заливают масло специальным шприцом, ручным насосом, иными подручными устройствами.

После того, как из перепускной трубки начнет литься масло, заливку прекращают, закручивают все болты и пробки, «прогоняют» снова режимы коробки, чтобы разогнать масло по системе, и делают контрольный замер, доливая жидкость в коробку при необходимости.

На этом замена завершена.

Проверка уровня и состояния масла

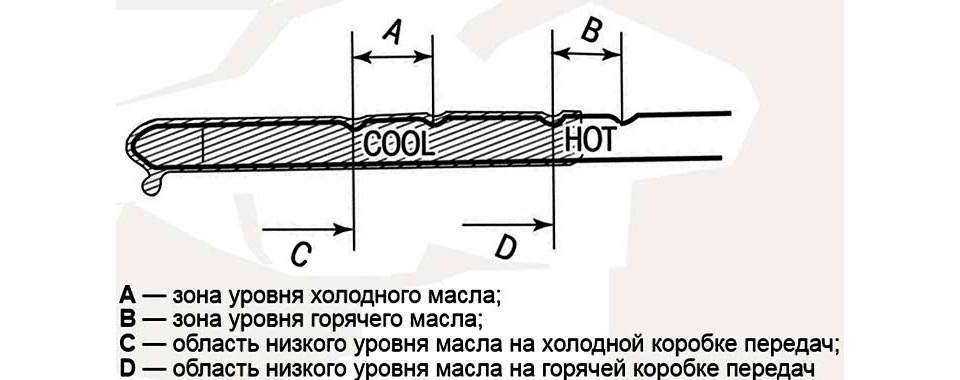

Правильный контроль должен проводиться на разогретой коробке передач, температура масла — быть в пределах 70-80 градусов по Цельсию. Поэтому следует проехать километров 20-25, затем остановиться и осуществить переключение рычага коробки от P до L и обратно, задерживаясь в каждом положении на 5 секунд. Уровень можно вынимать на заведённом двигателе — коробка установлена на паркинге, машина стоит на ровной, горизонтальной поверхности, ручник затянут. Щуп надо протереть и заново вставить. Затем снять и проверить, находиться ли смазка в положении «HOT». Утечки необходимо отремонтировать, произведя ремонт сальников и уплотнительных колец.

Решение о замене масла выносится после тщательной проверки состояния ATF. Мутный цвет состава с осадком укажет на необходимость обновления жидкости, а горелый запах и наличие в масле инородных веществ, крошек пластика или металлической стружки — на потребность капитального ремонта АКПП.

Как выбирать масла для АКПП?

Нередко автомобилисты задаются вопросом, какое масло приобрести для АКПП. Сегодня на автомобильном рынке можно найти огромное количество вариантов различного качества и цены, однако существует несколько основных правил. Помните, что существует синтетическое и полусинтетическое масла.

Если Вы проводите лишь частичную замену, то Вам стоит использовать идентичное масло и торговую марку, что уже залито в трансмиссию. Таким образом Вам удастся избежать разделения смазки на взвеси и слои, что гарантирует больший срок ее службы. Если Вы не знаете или не уверены, что используется в автомобиле, то замените масло полностью. Непременно, данный шаг обойдется несколько дороже, однако Вы гарантированно продлите срок службы авто.

Помните, что в техническом паспорте каждого автомобиля указаны рекомендуемые расходники. Так, например, Вы найдете, что именно рекомендует производитель для Вашего ТС: минеральное синтетическое или полусинтетическое, а также проверенные торговые марки. Важным правилом остается факт, что никогда не следует использовать масло более низкого класса, чем указано в официальной документации.

Во время замены масла мастер может отметить, что требуется замена подушки АКПП на вашей Тойота Камри или других элементов

Зачастую подобная необходимость появляется из-за возникшей деформации при неосторожной эксплуатации или позднего ТО

Коробки на Toyota Camry

Образцы автомобилей данной модели оснащались разными автоматическими коробками передач – на 4, 5 и 6 ступеней, в зависимости от года выпуска, типа кузова и мощности силового агрегата. Коробки от Aisin отличает неприхотливость к условиям эксплуатации, долгий срок «жизни» и хорошая надежность элементов, при условии своевременного и правильного обслуживания.

Для примера: с 2009 года Камри с двигателями на 3.5 литра использовалась коробка Aisin U660E, на 6 ступеней. Также эта коробка встречается в автомобилях Lexus LS. В комплекте с более слабыми моторами на 2.5 л. часто идет автомат U760E.

Снятая коробка U660E:

Сводная таблица моделей автоматических коробок Toyota Camry по году выпуска, объему мотора и приводу:

В зависимости от модели встречаются коробки:

с гидравлическим управлением;
электронные.

Какое масло заливать: правила выбора

Довольно часто автолюбители задумываются о том, какую смазку купить для АКПП. На сегодняшний день автомобильные магазины предлагают большой и разнообразный ассортимент смазывающих жидкостей, отличающихся по качеству и стоимости. Тут главное – не растеряться и вспомнить, что трансмиссионные смазки бывают синтетические и полусинтетические.

При проведении частичной замены ATF необходимо применять техническую жидкость, аналогичную той, что была уже залита производителем. Такой метод позволит маслам не «конфликтовать» друг с другом и не расслаиваться, что также позволит увеличить время использования трансмиссионной жидкости. Если нет возможности определить тип средства, налитого в АКПП, то лучше провести его полную замену. Конечно, такой способ несколько дороже, однако поможет увеличить срок службы вашего ТС.

Запомните: технический паспорт любой машины содержит данные о рекомендуемых расходных материалах.

До того как начать действовать, необходимо совершенно точно знать тип смазки, которая подходит для автоматической коробки «Тойота-Камри». Следует отметить, что все данные о соответствующей трансмиссионной жидкости приведены в техническом руководстве по эксплуатации, поэтому выбор масла и его замена в АКПП «Тойота-Камри V40» не вызовет особых трудностей. При необходимости можно посмотреть указания на щупе, с помощью которого вы уже проверяли объем смазки.

Типы технических жидкостей, которые подходят для АКПП Toyota:

Mopar 7176;
Type T;
SP2;
Dextron 2.

Производитель советует приобретать масло Toyota Genuine ATF стандарта T-4, которое выпускает на собственных предприятиях. При этом покупать аналоги не рекомендует. Однако многие водители не следуют данным советам, так как есть составы, которые намного лучше оригинала. При выборе трансмиссионной жидкости все же ориентируйтесь на тип мотора и привода «Тойота-Камри», а также на год выпуска автомобиля.

Оригинальное масло Toyota ATF WS продается под следующими марками:

TOYOTA ATF WS 20 л арт. 08886-02303;
TOYOTA ATF- WS 4 л арт. 08886-02305;
TOYOTA ATF WS 946 мл арт. 00289-ATFWS.

Помимо этого, следует дополнительно купить:

фильтр АКПП (арт. 35330-08010);
прокладку фильтра (арт. 90301-32010);
прокладку поддона (арт. 35168-21020);
сливную пробку (арт. 90430-18008).

Также вам понадобятся инструменты и емкость, в которую можно слить старую смазку.

Когда менять масло в автоматической коробке передач?

По нормам производителя контроль ATF должен проводиться через каждые 18-24 месяца эксплуатации автомобиля. В инструкции к Toyota Camry также указано, что данное мероприятие требуется проводить через каждые 40-80 тыс. км пробега автомобиля. О периодичности замены ничего не говорится, так как это определяется по качеству проверяемого состава. И чем «старше» машина, тем быстрее устаревает техническая жидкость.

Специалисты сервиса и владельцы с опытом рекомендуют частично обновлять смазку, так или иначе, через 50 тыс. км пробега. А каждые 70 тыс. км — осуществлять полную замену. Безусловно, если состояние рабочей жидкости вызывает сомнение ещё раньше, то замену надо проводить в тот же час. Это случается при постоянном активном вождении, чрезмерных нагрузках автомобиля и суровых климатических условиях.

Инструкция по замене масла в АКПП

Работу необходимо проводить на эстакаде или смотровой яме, заранее заготовив емкость достаточного объема для слива старого масла.

Независимо от выбранного способа замены сначала нужно снять защиту картера, после чего открутить сливную пробку поддона и слить максимально возможный объем масла. Далее снимается сам поддон, и на этом этапе возникают основные затруднения: с одной стороны подбираться к болтам мешает передний подрамник.

Далее, открутив три болта, снимаем старый масляный фильтр, отделяем его прокладку и устанавливаем новые детали.

При помощи растворителя или бензина промываем снятый поддон, отчищаем остатки старой прокладки с привалочных плоскостей поддона и КПП. Устанавливая поддон с новой прокладкой, протягиваем крепеж дважды – с минимальным усилием крест-накрест, затем аналогично с полным моментом для равномерного обжатия прокладки.

Далее коробка заполняется маслом до метки MAX COLD на щупе. В случае выполнения частичной замены остается дать прогреться маслу до 55-60 градусов и заново проверить уровень масла на работающем двигателе – он должен находиться на уровне MAX HOT. За время прогрева коробки необходимо, удерживая тормоз, несколько раз перевести селектор во все положения, чтобы выгнать воздух из каналов управляющих клапанов.

Если же выполняется полная замена с проливкой, то необходимо действовать с помощником: он, удерживая машину на тормозах в режиме «паркинг», заводит двигатель, в это же время снимается шланг с теплообменника АКПП, и с него сливается не более литра масла. Далее мотор глушится, шланг устанавливается на место, в КПП доливается тот же объем масла. Все эти операции выполняются, пока из шланга не пойдет чистое масло – в таком случае можно считать, что все контуры КПП и гидротрансформатора заполнены свежим маслом, но и потери масла составляют около 2 литров (полный сухой заправочный объем автоматической коробки и гидротрансформатора – 8 литров, при замене потребуется около 10).

Правила замены масла

Итак, если Вы желаете начать работы по замене масла АКПП, то следуйте следующей инструкции:

Поднимите авто или используйте гаражную яму

Важно, чтобы автомобиль находился строго горизонтально;
Изымите сливные и заливные пробки, а затем дождитесь полного удаления отработанного масла;
Аккуратно удалите болты, удерживающие нижнюю крышку, и удалите остатки масла. Помните, что данный шаг очень важен, так как остается некоторый объем масла, который в будущем может испортить технические и эксплуатационные характеристики;

1. Выполните тщательную очистку, вымойте его и осушите. Не используйте органические растворители и другие высокоактивные химические соединения, так как они могут вызвать деформацию и деструкцию поддона;

Смените фильтра автоматической трансмиссии;
Проведите заливку нового масла через соответствующее отверстие

Важно, оставляйте слив открытым. Необходимо добавить такое количество масла, пока оно не будет изливаться из слива;

Закройте все пробки и клапаны;
Переведите трансмиссию в Drive (D) и в течении 5-10 минут перемещайте селектор по маркерам Neutral (N) и Drive (D);

Выполнив последовательно данные шаги, Вы проведете смену масла в АКПП Toyota Camry. Как Вы можете видеть, нет ничего сложного – каждый автомобилист может без особого труда справиться с данной задачей. Непременно, необходимо проводить адекватную оценку других узлов, так как, возможно, может потребоваться замена опоры в АКПП Камри 3.5 литров или некоторых других моделей, однако проверку Вы можете сделать во время ТО.

Итак, смена масла АКПП – это абсолютно не сложно. Вы потратите порядка нескольких часов, чтобы выполнить все работы должным образом, однако данный шаг позволит Вам обрести абсолютно новый опыт и сэкономить существенную сумму на услугах специалистов.

Внимательно выполняйте все шаги вышеупомянутой рекомендации, чтобы Ваш автомобиль служил Вам достаточно долго без каких-либо неполадок!
