Ремонт и замена блока предохранителей и реле на Toyota RAV 4

Замена предохранителей и реле

Не всегда эксплуатация транспортного средства проходит без каких-либо проблем. И одной из них может стать неисправность предохранителя. В этом случае необходимо, как можно скорее, обнаружить неисправный элемент, а также осуществить его замену. Если этого не сделать вовремя, произойдет замыкание электрической цепи, что приведет к гораздо более серьезным последствиям.

С заменой предохранителя в данном автомобиле может справиться любой автолюбитель. Последовательность действий выглядит следующим образом:

  • В первую очередь, необходимо отключить двигатель и отсоединить аккумулятор для того, чтобы прекратить движения тока по цепям.
  • Затем требуется снять крышку блока, в котором находится сломанный предохранитель. Внутри агрегата можно увидеть щипцы, предназначенные для дальнейшего демонтажа предохранителя из системы. Если щипцов нет, то можно воспользоваться небольшими плоскогубцами с изоляцией.
  • С помощью инструмента нужно вынуть сгоревший предохранитель. Найти его можно по цвету корпуса (он будет темнее остальных), а также по схеме, которая имеется на каждой крышке.
  • Испорченный предохранитель необходимо заменить на точно такой же, только новый. Для этого у большинства автовладельцев с собой имеется запас дополнительных предохранителей.

Когда будет осуществлена замена, крышку нужно вернуть на место, к аккумулятору подключить клеммы и завести мотор. Если автомобиль заработает без проблем, значит, неисправным был только предохранитель. Если же нет, то лучше обратиться за помощью профессионалов для определения дополнительной причины поломки.

Таким образом, Toyota RAV4 – автомобиль, оборудованный двумя основными блоками предохранителей и одним дополнительным. Благодаря наличию данных элементов обеспечивается безопасная и бесперебойная работа транспортного средства. А любая поломка предохранителя или реле может быть устранена собственноручно и в довольно-таки короткие сроки.

Расположение предохранителе в моторном отсеке РАВ4 (RAV4) с 2013 года

Предохранитель в Сила тока, А Коммутируемая электрическая цепь
1 25 (1) Система впрыска топлива, форсунки, топливный насос
20 (2)
30 (3,4)
2 30 фонари прицепа
3 10 блокировка рулевого управления
4 10 система кондиционирования, система допуска в машину, потолочный модуль
5 10 приборы и указатели
6 15 (1) система питания
20 (2) Датчик расхода воздуха, топливный насос, датчик кислорода
20 (3)
20 (4)
7 30 система valvematic
8 30 система курсовой устойчивости
9 50
10 40 система стоп-старт
11 30 система запуска двигателя
12 10 система питания
13 10 нет цепи
14 15 система питания
15 7,5 система запуска
16 7,5 контроль за током, генератор
17 10 звуковой сигнал
18 25 система питания
19 30 аудиосистема
20 50 дополнительны функции
21 80 система подогрева (сидение, стекол, зеркал)
22 80 Электрический усилитель рулевого управления
23 120 система ABS
140
24 5 очиститель ветрового стекла
25 10 (1) датчик расхода воздуха
10 (2) датчик расхода воздуха
10 (3) клапан переключения подачи масла
10 (4) обходной клапан охлаждения двигателя
26 10 (2) топливный насос
10 (1,3,4) датчик потока воздуха
27 10 левая фара
28 10 правая фара
29 7,5 система питания и автоматической КПП
30 20 Аудиосистема
31 10 датчик рулевого управления, система давления в шинах, часы, запирание дверей
32 10 салонный свет
33 10 (5) левая фара и система корректировки фар
15 (6)
34 10 (5) правая фара
15 (6)
35 10 запасной предохранитель
36 20
37 30

1-двигатели 3ZR-FE или 3ZR-FAE2-двигатель 2AR-FE3-двигатель 1AD-FTV4-двигателb 2AD-FTV или 2AD-FHV5-без газоразрядных фар6-с газоразрядными фарами

Предохранитель Сила тока предохранителя, А Коммутируемые цепи
1 50 Обогреватель РТС
30
2 50
30
3 50
4 30 Вентиляторы охлаждения
5 30
6 50 система кондиционирования
7 30 обогреватель заднего стекла
8 5 дневные ходовые огни
9 30 фонари прицепа
10 7,5 противотуманные фары
11 25 дополнительный отопитель
12 20 обогреватель зоны щеток лобового стекла
13 30 стеклоочиститель фар
14 10 обогреватель наружных зеркал

Дополнительный блок

В дополнительном блоке присутствует всего четыре предохранителя. Каждый из них представлен на схемах отдельно для случаев расположения руля справа или слева. Также ниже дана расшифровка, за что отвечает каждый элемент.

  • Данный элемент отвечает за электропривод левого сидения.
  • То же самое, но правого сидения.
  • В этом случае элемент используется для организации работы двери багажного отделения.
  • Предохранитель, обеспечивающий за передние стеклоподъемники.

Таким образом, становится понятно, что предохранителей в автомобиле Тойота РАВ4 достаточно много. Тогда возникает следующий вопрос: что делать в случае выхода из строя какого-либо из предохранителей?

Блоки предохранителей Рав 4 XA30 под капотом

В моторном отсеке Rav 4 смонтировано два блока электропредохранителей. Рассмотри, где расположены, какие электрические цепи они защищают.

Первый блочок плавких вставок (у правого крыла)

Монтажный блок Рав 4 2010 года имеет следующую компоновку:

  • 1, 2, 3, 7, 8, 12, 17, 21, 28 – не задействован;
  • 4 – кондиционер, электрические подъемники стекол (7,5А);
  • 5 – мультимеда и зарядка (7,5А);
  • 6 – блокиратор рулевого колеса с без ключевым пуском (20А);
  • 9 – мультимедийный комплекс (20А);
  • 10 – ЭБУ кузова, ЭУР, программа дистанционного управления и запуска без ключа, приборная панель, часы, навигатор, мультимеда, приборы измерения (10А);
  • 11 – подсветка зоны ног, индивидуальных зеркал, замка зажигания, пусковой кнопки силового агрегата, салона, кнопки Engine Start Stop, пространства в багажнике (10А);
  • 13, 14 – левый, правый дальний свет (10А);
  • 15, 16 – левый, правый ближний свет (10А);
  • 18 – розетка на 115 Вольт (15А);
  • 19 – фишка для электропроводки прицепа (30А);
  • 20 – дополнительный обогревательный узел (25А);
  • 22 – обогрев пространства щеток передних дворников (20А);
  • 23 – кондиционер (50А);
  • 24, 25, 26 – дополнительная отопительная система 840, 300W (50, 30А);
  • 27 – HEAD LL, RL, LH, RH (50А);
  • 29, 30 – охлаждающий вентилятор радиатора (30А);
  • 31 – очистительная система фар (30А).

Также в нем присутствуют реле:

  • R1 – рычаг переключения света;
  • R2 – ближний свет;
  • R3, R4, R10 – ДХО;
  • R5, R6, R7 – охлаждающий вентилятор радиатора;
  • R8 – не задействован;
  • R9 – обогрев пространства щеток передних дворников;
  • R11, R12, R13 – дополнительный отопительный узел.

Плавкие вставки во втором корпусе моторного отсека (у левого крыла)

Блок реле и предохранителей Рав 4 2011 года состоит из следующих элементов:

  1. R1, R3 – ESP;
  2. R2 – не задействован;
  3. R4 – зажигание;
  4. R5 – ABS;
  5. R6 – компрессорная муфта;
  6. R7 – бензонасос.

  • 1 – система управления клапанами (30А);
  • 2 – мультимедийный комплекс (30А);
  • 3, 7 – система пуска (30, 7,5А);
  • 4 – MPI, функция запуска силового агрегата (15А);
  • 5 – световая аварийная сигнализация (10А);
  • 6, 9, 10 – MPI (10А);
  • 8, 17 – не задействован;
  • 11 – MPI (7,5А);
  • 12 – устройство для обогрева мотора перед запуском (80А);
  • 13 – ЭУР (60А);
  • 14 – DOME, RAD NO.1, ECU−B и B2 (80А);
  • 15 – ABS 1, 2, TOWING, CDS, RDI, HTR (120А);
  • 16 – A/F, EFl MAIN, EDU, HORN (50А);
  • 18, 19 – ABS, ESP, ASR, EDS (30, 50А);
  • 20 – EFI NO.1, 2, 3, MPI (20А);
  • 21 – Horn (10А);
  • 22, 23 – MPI (25, 20А).

16.6.1. Предохранители

Предохранители служат для того, чтобы разрывать цепь, когда сила тока превысит определенное значение, что необходимо для защиты приборов-потребителей и проводов, которые могут быть повреждены слишком высоким током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Блоки предохранителей расположены в панели приборов и в моторном отсеке (рис. 15.2, 15.3, 15.4, 15.5, 15.6, 15.7, 15.8). Номера, ток и цепи, защищаемые предохранителями, приведены в табл. 15.4, 15.5, 15.6, 15.7, 15.8.
Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены с внутренней стороны на крышке блока предохранителей. Каждый предохранитель имеет надпись о величине защищаемого тока.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван (см. рис. 15.9).


        ПРЕДУПРЕЖДЕНИЕ
Всегда заменяйте предохранитель другим предохранителем той же мощности.
Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для его извлечения из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует максимальной величине пропускаемого тока (см. табл. 15.9).
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.


        ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

        ПРЕДУПРЕЖДЕНИЕ
Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Виды автомобильных предохранителей

Каждый отдельный предохранитель Тойота Рав 4 4 поколения предназначен для защиты от токов перегрузки и коротких замыканий определенного перечня электрооборудования. Они компонуются в монтажный блок, который обеспечивает функционирование всех электрических схем автомобиля.

Каждый защитный элемент имеет свой номинал тока, которому соответствует и определенный цвет. Конструктивно предохранители могут отличаться. Далее представлены наиболее распространенные виды:

Штекерный – между двух открытых контактов установлена плавкая вставка, которая защищена пластиковым кожухом. При превышении значения номинального тока происходит перегорание плавкой вставки;

Термобиметаллические – вместо плавкой вставки используются чувствительные пластины с посеребренной контактной частью. В момент превышения установленного значения тока осуществляется размыкание пластин, которые смыкаются после остывания.


Термобиметаллический

Некоторые автолюбители используют вместо заводских защитных элементов, так называемые жучки. Жучок представляет собой кусок провода, которым замыкается электрическая цепь. Использование таких методов может привести к повреждению всей электропроводки, что может сопровождаться воспламенением автомобиля.

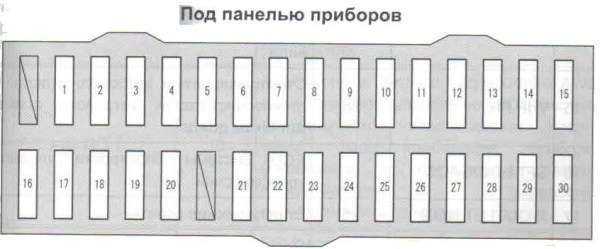

Расположение предохранителей в монтажном блоке под панелью приборов (в салоне) РАВ4 с 2013 года

Предохранитель Номинальный ток для предохранителя, А Коммутируемая цепь
1 7,5 стоп сигналы
2 10 люк
3 5
4 7,5 система диагностики
5 20 запирание дверей
6 7,5 задняя противотуманная фара
7 10 система запирания дверей
8 15 электрические розетки (прикуриватели) номер 1
9 20 электропривод стекла водителя
10 20 электропривод стекла правой задней
11 20 электропривод стекла левой задней
12 15 стеклоочиститель заднего стекла
13 15 омыватель ветрового и заднего стекла
14 7,5 фонари заднего хода
15 25 стеклоочиститель ветрового стекла и датчика дождя
16 5 блокировка трансмиссии
17 15 электрические розетки (прикуриватель) номер 2
18 7,5 аудиосистема, наружные зеркала, стоп-старт, часы
19 отопитель, комбинация приборов, полный привод, система впрыска топлива, датчик парковки, обогреватели сидений, регулятор высоты фар, система кондиционирования, переключатель модуля водителя…
20 10 габариты, подсветка номерного знака
21 5 контрольная лампа электрического усилителя руля
22 10 датчик рулевого управления
23 5 датчик дождя, двери багажного отделения, давление в шинах…
24 7,5 система кондиционирования, обогрева заднего стекла, дополнительный отопитель
25 10 подогрев левого сидения
26 10 подогрев правого сидения
27 7,5 топливный насос, система впрыска
28 7,5 подушки безопасности
29 5 приборы и указатели на комбинации приборов
30 7,5 генератор, очиститель фар, стоп-сигналы, подогрев зоны щеток на ветровом стекле

Предохранитель Номинальный ток предохранителя, А Коммутируемая электрическая цепь
1 30 Электропривод левого сидения
2 30 Электропривод правого сидения
3 30 дверь багажного отделения с электроприводом
4 30 Главный переключатель для передних стекол с электроприводом

Итак, руководствуясь материалами данной статьи вы сможете найти предохранитель отвечающий за определенные функции в машине. Кроме того, можно будет узнать о номинале предохранителя

Здесь важно отметить, что при замене предохранителя необходимо устанавливать новый точно таого ж номинала, что и стоял ранее
