Как устроена и по какому принципу работает система охлаждения силового агрегата
Силовой агрегат транспортного средства контролирует работу системы охлаждения. Выпущенные недавно двигатели используют специально разработанную математическую модель. В нее входят следующие параметры контроля:
- Температура масла;
- Температура охлаждающей жидкости;
- Наружная температура.
На основе этих параметров двигатель создает оптимальные условия для включения вентилятора и времени работы.
В системе охлаждающая жидкость циркулирует принудительно. Давление создает специальный насос. Жидкость проходит через охлаждающую часть двигателя. В зависимости от температуры двигателя, жидкость может циркулировать по малому или большому кругу. Когда силовой агрегат заводится, двигатель и охлаждающая жидкость изначально холодные.
Охлаждающая жидкость нагревается по мере нагрева двигателя. Термостат срабатывает, после чего вещество движется по большому кругу, через радиатор. В радиаторе она охлаждается встречным потоком воздуха. При необходимости, включается вентилятор. После охлаждения жидкость повторно попадает в часть охлаждения двигателя. Цикл многократно повторяется.
Радиатор – это два бака, соединённые между собой патрубками. По ним циркулирует техническая жидкость. Она охлаждается при помощи вентилятора силового агрегата. Процесс охлаждения препятствует повышению t0 режима.
Для жидкости в современных автомобилях используются расширительные бачки, изготовленные из пластмассы. К сожалению, они подвержены деформации в результате механических повреждений, трескаются со временем. В результате жидкость просачивается через трещины бачка.
Поломки и утечка хладагента
Основные причины утечки антифриза и способы их устранения:
- Потек радиатор силового агрегата. Проблема выявляется быстро. Достаточно проанализировать радиатор и посмотреть на следы под ним. Решение: можно запаять или зажать трубки. Но зачастую повреждается пластиковая боковина, в результате которой потребуется замена радиатора;
- Радиатор печки. Аналогичная причина, только утечка происходит в отопителе салона. Диагностировать немного сложнее. Жидкость будет капать на ковровое покрытие в салоне. Если пахнет антифризом в салоне, а снаружи нет, значит неисправен радиатор печки. Решение: радиатор восстановить или заменить;
- Шланги и патрубки. С течением времени они подвергаются износу. Они расширяются при нагреве и сужаются при охлаждении. После определенного периода работы они перестают справляться с рабочим давлением системы. В результате их разрывает. Решение: шланги восстанавливать нет смысла. Лучше их заменить;
- Термостат и помпа. Два механизма, которые качают и регулируют потоки охлаждающей жидкости. Корпус сделан из металла или пластика. С течением времени может возникнуть утечка. Термостат и помпа практически не ремонтируются.
- Бачок и крышка расширительного бачка. Крышка расширительного бачка ничто иное как клапан, который выбрасывает лишнее давление из системы. Если давление высокое, то антифриз может подтекать из системы. В редких случаях лопается сам бачок, так как он сконструирован из пластика. Решение: бачок или крышку необходимо заменить.
Это основные причины. Их необходимо проверить в первую очередь. Для диагностики оптимальным решением будет поставить транспортное средство на стоянку или в гараж с сухим асфальтным покрытием. Если после выезда обнаруживаются пятна под автомобилем такого же цвета, как залитый антифриз, это однозначно утечка. Осталось только найти причину и устранить ее.
Процесс замены ОЖ
Замену антифриза можно произвести самостоятельно. Для этого необходимо соблюдать технику безопасности и собрать необходимый инструмент.
Техника безопасности:
- Перед процедурой двигатель должен быть холодным. Это позволит избежать ожогов и высокого давления при откручивании крышки расширительного бачка;
- Антифриз — это токсичное вещество. Его сливают в специальную тару. Не допускается попадание в почву;
- Использовать резиновые перчатки при осуществлении манипуляций с охлаждающей жидкостью;
- Дети и животные не должны присутствовать поблизости.
Необходимый набор инструментов:
- Резиновые перчатки, ветошь;
- Емкость для слива отработанной жидкости;
- Набор шестигранных и гаечных ключей;
- Плоскогубцы;
- Свежий антифриз;
- Воронка;
- Промывочное средство.
Пошаговая инструкция замены охлаждающей жидкости:
- Транспортное средство установить на ровную площадку. Использовать яму или подъемник.
- Для безопасности снять минусовую клемму аккумулятора и накрыть генератор.
- Открыть крышку генератора и бачка.
- В радиаторе, снизу есть сливная пробка. Подставить под нее емкость для слива. Пробку аккуратно открутить.
- Закрыть сливную пробку. Залить промывочную жидкость до оптимального уровня.
- Двигатель прогреть до открытия термостата. Заглушить силовой агрегат. Подождать 20-30 минут, пока промывочная жидкость остынет.
- Повторить процедуру с применением дистиллированной водой. Повторять процедуру до тех пор, пока слитая жидкость не станет чистой.
- Установить все элементы в обратном порядке. Залить новую жидкость. Внимательно осмотреть плотность соединений. Если обнаружена утечка, жидкость сливается, поврежденные детали заменяются.
- Жидкость необходимо залить в радиатор. В момент заливки необходимо прижать патрубки. Затем прокачать, чтобы в системе не образовались воздушные пробки. После того как радиатор наполнен, открывается крышка расширительного бачка.
- Залить в расширительный бачок антифриз до уровня.
- Прогреть силовой агрегат до рабочей температуры. Долить до отметки, которая нанесена на поверхность бачка. Уровень антифриза проверить через 100-150 километров пробега. Уровень охлаждающей жидкости снизился? Долить нужное количество. Проверить систему на наличие протечек.

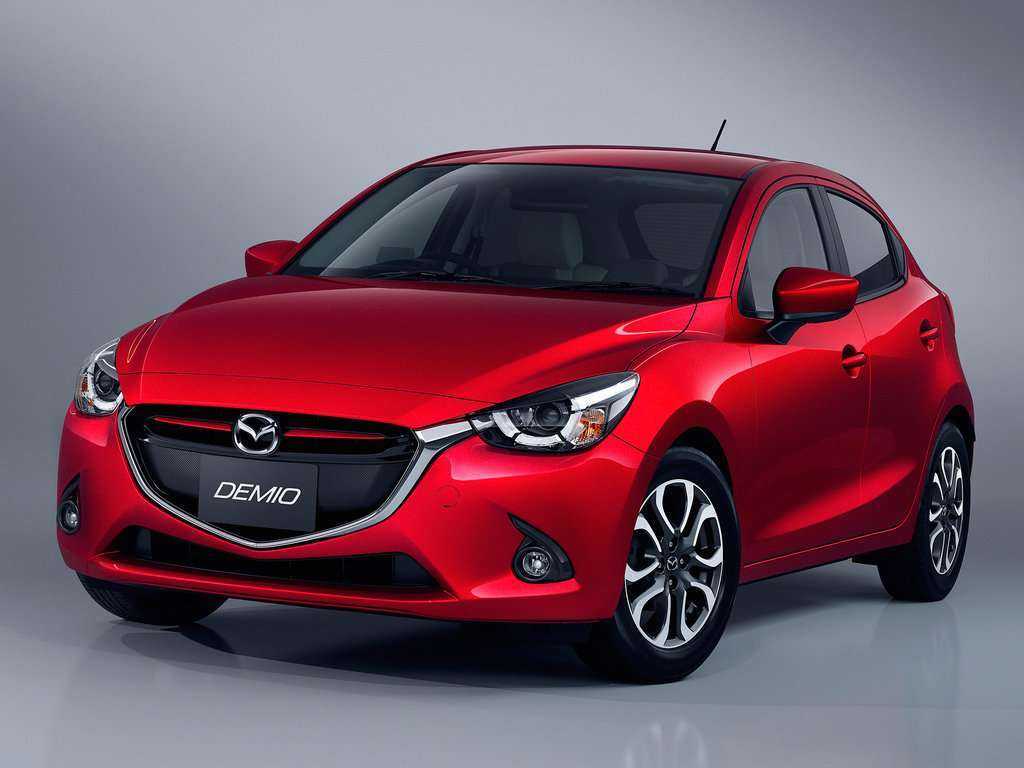

Замена охлаждающей жидкости в Мазде Демио завершена.
Признаки неисправности и возможные решения проблемы
Радиатор может выйти из строя по разным причинам, но наиболее распространённым считаются:
- дорожно-транспортные происшествия;
- механические повреждения элемента: камни, песок, гравий, посторонние предметны;
- уменьшение внутреннего рабочего объёма трубок радиатора из-за засорения агрессивными химическими соединениями;
- механические и иные повреждения патрубка и бочка для охлаждающей жидкости;
- ослабление соединений металлических и пластиковых частей;
- естественное старение металла.
Кроме этого, но крайне редко, машины поступают в продажу с заводским дефектом радиатора.
Недостаточно быстро, или вовсе не остывает антифриз. На проблему указывают горячие патрубки вверху и внизу.В этом случае потребуется чистка или промывка радиатора. Возможно, что его поверхность запылилась или забита тополиным пухом, листьями.
Внизу и вверху радиатор не греется: холодный. Причина кроется в том, что горячий антифриз не проходит по засорённым трубкам и контуру радиатора. Следовательно, не охлаждает верхнюю и нижнюю часть.
Неисправность крышки радиатора или расширительного бачка. Потребуется замена этих элементов. Можно самостоятельно подрезать пружины.
Ещё одной проблемой может быть выход из строя термостата, помпы или датчиков
Рекомендуется уделить особое внимание именно термостату
При небольших отклонениях объёма антифриза можно долить дистиллированную воду и продолжить движение в направлении СТО.
Замена радиаторов своими силами
Первоначальные действия предполагают остановку двигателя до его полного остывания. Затем снимается пробка с расширительного бачка, через сливную пробку сливается тосол или антифриз.
Далее, выполняется снятие радиатора с вентилятором охлаждения. Для этого снимаем разъём питания силового агрегата электрического вентилятора. Ослабляем и откручиваем хомуты, соединительные патрубки, контактирующие с радиатором.
После этого можно перейти к снятию пластины, которая удерживает радиатор. Затем наклонить его в сторону силового агрегата и извлечь с установленного места.
Установка радиаторов предполагает обратный порядок действий. После монтажа следует наполнить расширительный бачок новым тосолом. Запустить мотор и проверить его работу
Уделить внимание работе системы охлаждения. Убедиться, что в бачке тосол не закипает
Замена радиатора охлаждения предполагает соблюдение техники безопасности и соблюдение инструкций производителя.
Замена радиатора печки
Эта проблема не распространённая. Но когда выходит из строя радиатор отопителя, проблем не избежать. Он устанавливается в некоторых автомобилях внутри приборной панели («спасибо» конструкторам).
Снять накладки педалей. Затем, утопив педаль газа до упора, открутить крепление тормоза. Далее, заняться патрубками радиатора отопителя: отсоединить их. Отодвинув нижнюю часть панели снять радиатор. При этом придётся изрядно попотеть.
Существует и другой способ решения возникшей проблемы. Но это более трудоёмкий способ, связанный с демонтажем панели приборов, радиатора отопления и отводом ЭБУ.
Сборка осуществляется в обратной последовательности. Но самостоятельно с этой задачей вряд ли справиться. Это проблема для мастеров СТО.
