Ремонт и замена датчика АБС на Toyota Camry III (XV10)

Другие способы диагностики

Помимо вышеперечисленных способов проверки датчика АБС, это устройство можно диагностировать специальным прибором – осциллографом, который измеряет амплитуду и уровень сопротивления. Недостаток метода заключается в том, что данное оборудование весьма дорогостоящее и очень сложное в применении. Осциллограф довольно редкий прибор и проверка датчика АБС с его помощью требует определенных навыков, поэтому описанию такого способа стоит посвятить отдельный обзор.

Большинство антиблокировочных систем современных автомобилей оснащено функцией самодиагностики. После ее активации на информационный монитор бортового компьютера будут выведены коды ошибок в буквенно-цифровом формате. Расшифровку этих символов можно легко найти, используя руководство по эксплуатации машины или прибегнув к помощи интернета.

Внимание! Только правильно проведенная диагностика датчика позволяет отремонтировать или заменить устройство без особых усилий и лишней траты времени.

Принцип работы блоков АБС на автомобилях Тойота Камри 40

АБС представляет собой сложную систему датчиков, которые контролируют скорость вращения колес и непосредственно самого транспортного средства. Это достигается путем изменения давления в магистралях тормозной системы. Машина остается управляемой даже при резком торможении и полностью выжатой педали тормоза. Кроме того, система не допускает блокировки всех колес.

Узел расположен под капотом автомобиля между тормозными цилиндрами суппортов и главным тормозным цилиндром. Прием сигналов от сенсорных датчиков и их обработка происходит в управляющем устройстве. Цикл работы блока АБС состоит из трех последовательных фаз: торможение, анализ, растормаживание. Когда датчик получает сигнал о том, что одно из колес остановилось, но машина продолжает двигаться – он дает тормозной системе команду уменьшить тормозное усилие и колеса будут разблокированы. ABS срабатывает мгновенно.

Сигнал о предстоящем блокировании колес поступает в управляющее устройство системы, и в педали тормоза появляются характерные толчки. На этом этапе ослабляющий поршень начинает снижать тормозное давление, прикладываемое к колесу. Давление падает до тех пор, пока скорость вращения колеса не выровняется по отношению к другим колесам автомобиля Тойота Camry. Если сигнал на приборном щитке появляется постоянно – это говорит о неисправности АБС.

Роль антиблокировочной системы для обеспечения безопасности во время езды сложно переоценить. Машина с исправным блоком ABS на асфальтном покрытии остановится гораздо раньше, чем автомобиль, не имеющий этой системы. Рулевое управление будет сохраняться даже если водитель выжмет тормоз на полную.

Цены и артикулы блоков АБС

Если блок ABS вышел из строя в результате ДТП или иных причин – перед владельцем транспортного средства возникнет вопрос о его ремонте или полной замене. Покупка б/у узла с разборки является наиболее бюджетным вариантом. Но подобрать подходящую деталь не так просто, так как для отдельных модификаций авто выпускаются антиблокировочные системы с разными разъемами. И далеко не все они взаимозаменяемы.

Купить оригинальные узлы можно у официального дилера автомобилей Toyota Camry. Но владельцу транспортного средства надо быть готовым к тому, что это обойдется в сумму 40-50 тыс. руб.

Цена антиблокировочной системы зависит от типа регулирования колес автомобиля. Так, АБС с независимым регулирование стоит намного дороже, чем с общим.

ОЕМ-код блока АБС Модификация Toyota Camry V40 Ориентировочная цена б/у деталей
44510-33130 ACV40, GSV40 10 000 руб.
44540-33050 GSV40 8 000 руб.
88263-32060 SV40, CV40 7 000 руб.
44510-33070 CV40, SV40 7 000 руб.
89680-33010 AHV40 6 500 руб.

Что делать, если горит лампочка АБС?

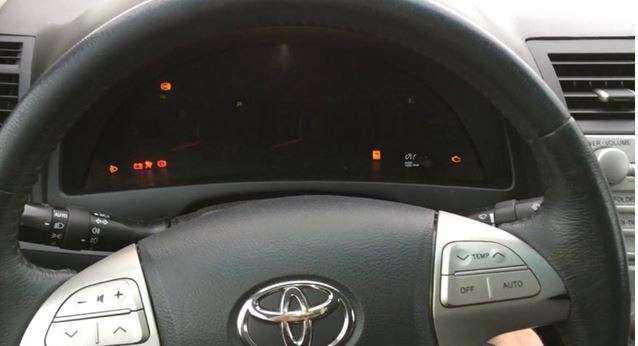

Современные антиблокировочные системы очень надежные, но и они могут выйти из строя в результате неправильной эксплуатации. О неисправности блока АБС предупреждает сигнальная лампочка. Если она горит больше 6 секунд или включается во время движения и торможения машины – следует провести диагностику и выявить причину неисправности.

Среди основных причин появления ошибки ABS надо выделить следующие:

  • потеря связи с одним из колесных датчиков или их поломка;
  • выход из строя насоса или блока управления АБС;
  • исчезновение контакта в разъеме подключения;
  • разрыв цепи в реле электронасоса;
  • механическое повреждение узлов, передающих сигналы датчикам.

С некоторыми из приведенных выше проблем владелец автомобиля Тойота Камри 40 сможет справиться самостоятельно (при наличии соответствующих знаний).

Качественный ремонт позволит восстановить функциональность блоков АБС и значительно продлит срок их эксплуатации. Поломку антиблокировочной системы не стоит игнорировать, так как результаты небрежного отношения к узлам автомобиля могут быть трагическими.

Как отключить ABS?

Специалисты не рекомендуют отключать антибуксовочную систему. Но иногда такие действия бывают вполне оправданными. К примеру, водителю некомфортно тормозить когда в процесс вмешивается блок АБС или он решил пустить автомобиль в контролируемый занос. Отключить систему можно выполнив ряд действий:

  • нажать ручник, удерживая его нажать дважды на педаль тормоза;
  • не отпуская педаль, два раза нажать на ручник;
  • снова повторить действия, указанные в первом пункте;
  • отпустить ручник.

Если все было выполнено правильно – на индикаторе приборной панели появится оповещение об отключении антибуксовочной системы. Существует еще один метод отключения АБС в Тойоте Камри: снять соответствующее реле в блоке с предохранителями (с расположением блоков можно ознакомиться в техническом руководстве автомобиля).

Как проверить датчик АБС

Что же делать, если контрольная лампа на панели приборов повела себя не вполне корректно? В первую очередь необходимо проверить все датчики АБС. Следует отметить, что эту процедуру можно выполнить самостоятельно, не прибегая к услугам высокооплачиваемых специалистов. Для диагностики механизмов потребуется обычный тестер (мультиметр), руководство по эксплуатации/ремонту автомобиля и надежный помощник. Еще нужно будет приобрести проводку со специальными разъемами (ПИН).

Проверка сопротивления

Итак, что необходимо сделать для проверки датчика АБС тестером:

  • вывесить машину на подъемнике или приподнять домкратом;
  • снять колесо, если оно препятствует доступу к детали;
  • открутить крепежный винт устройства, расположенный на задней части ступицы;
  • снять кожух с блока управления АБС и отсоединить разъемы контроллеров;
  • подключить специальные ремонтные ПИН к тестеру и контактному гнезду одного из датчиков;
  • замерить сопротивление на контактах устройства (точное значение можно выяснить в инструкции по ремонту авто);
  • «прозвонить» целостность проводки, убедившись в отсутствии замыканий на массу.

Теперь нужно вручную прокрутить колесо, одновременно замеряя сопротивление – именно на этом этапе и потребуется помощь напарника. Показания омметра должны изменяться в зависимости от разной скорости вращения колеса.

Примерные значения сопротивления рабочего устройства составляют:

  • датчик АБС – ножка: от 5 до 26 Ом;
  • изоляция (датчик – масса): от 20 кОм.

Проверка напряжения

Еще один метод диагностики устройств, при котором необходимо переключить тестер в режим «вольтметр» и замерить напряжение на каждом из датчиков:

  • автомобиль поднимают домкратом, вывешивая колеса;
  • разъемы ПИН подключают к контактному гнезду устройства;
  • колесо проворачивают с частотой один оборот в секунду, снимая показания прибора.

Внимание! Стрелка тестера должна располагаться в пределах 0,25–1,2 V, при этом нужно учесть, что увеличение скорости вращения колеса обязательно «поднимает» величину напряжения.

Для того, чтобы процесс диагностики устройства стал более понятен, рекомендуется просмотреть видео «Как проверить датчик АБС тестером (мультиметром)»
