Замена масла АКПП на Toyota Camry VI (XV40)

Заправочные объемы и интервал замены

Для замены масла в автоматической коробке передач, работающей в паре с 2.4-литровым двигателем потребуется:

• частичная замена 2.9 -3.5 литра;
• полная замена — 8 литров.

Замена масла в коробке идущей совместно с  двигателем на 3.5 литра требует меньше трансмиссионной жидкости. При частичной замене необходимо около 3 литров. Для выполнения полной замены смазки  требуется 6-7 литров.

Непосредственно заправочные объемы следующие:

• АКПП с 3.5-литровым мотором — 6,57 л;
• АКПП с 2.4-литровой силовой установкой — 8,0 л.

Интервал замены, рекомендуемый официальными дилерами составляет 60 тыс. км. Согласно отзывам автовладельцев существует оптимальная последовательность замены трансмиссионной жидкости, которой следует придерживаться. Она имеет вид, приведенный в таблице ниже.

Проверка уровня масла

Нормальный уровень трансмиссионной жидкости является таким же важным параметром, как соблюдение интервалов замены и выбор качественного масла. Поэтому к контролю смазки необходимо относится максимально ответственно.

Проверить уровень масла в акпп можно придерживаясь инструкции ниже. Выполнение контроля возможно как на холодную, так и на горячую. В зависимости от этого на щупе имеются метки «Cold» и «Hot».

Пометки Cold» и «Hot» на щупе

1. Остановить автомобиль на ровной поверхности.
2. Поднять рычаг ручного тормоза.
3. Запустить мотор. Контроль уровня трансмиссионной жидкости происходит при работающей силовой установке.
4. Извлечь указатель уровня.
5. Протереть его от смазки
6. Вставить указатель уровня на место.
7. Вынуть щуп.

Нормальный уровень смазки должен быть между максимальным и минимальным для соответствующей температуры. Холодной коробка передач считается при температуре до 30°С. Горячая АКПП имеет температуру около 80°С.

https://youtube.com/watch?v=wfuLO6HUORo

Инструкция по замене

После замены жидкости в КПП на Тойоте Камри вам потребуется измерить его уровень, в двух словах расскажем, как это делается правильно.

Уровень масла

• Для проверки уровня машина ставится на ровной, горизонтальной поверхности.
• Затянуть стояночный тормоз.
• Выжать педаль тормоза и поочередно переключать рычаг во все положения, в конце установить в положение P.
• Освободите щуп.
• Вытащите щуп измерения уровня и ветошью аккуратно протрите его.
• Вставьте его снова в трубку.
• Вытащите и посмотрите, чтобы уровень находился  около отметки НОТ.

Этапы

Так как на автомобиле Тойота Камри замена возможна двумя способами, то рассмотрим оба и начнем с метода частичной смены, так как он доступный для любого водителя и не требует специального оборудования.

Частичная замена масла

1. Запускаем двигатель автомобиля и прогреваем смазывающую смесь в КПП.
2. В случае если нет смотровой ямы или подъемника, автомобиль ставим на опоры.
3. Под отверстие для слива и заливки ставим емкость.
4. Откручиваем заглушку.
5. Ждем, пока жидкость стечет полностью.
6. Откручиваем болты и снимаем поддон. Все операции выполняйте в перчатках, так как можно обжечься горячим маслом.
7. Снимаем и осматриваем прокладку. Если она в нормально состоянии, то промываем ее, если нет, то придется приобретать новую.
8. С поддона сливаем остатки.
9. Откручиваем магнитную заглушку дифференциала, закрывающую отверстие для слива и промываем.
10. Откручиваем болты и снимаем сетчатый фильтр. Его также осматриваем и в случае необходимости меняем.
11. Промываем и просушиваем поддон.
12. Устанавливаем прокладку.
13. Ставим на место поддон. Закручивая болты, будьте осторожны, не переусердствуйте.
14. Закручиваем заглушку сливного отверстия дифференциала.
15. Заливаем свежее.
16. Запускаем двигатель.
17. Рычаг поочередно переключаем во все положения и ставим в положение Р.
18. Проверяем уровень, если нужно доливаем. Если смазки недостаточно, то ее нужно долить.

Полная замена масла в АКПП

Для полной смены жидкости КПП понадобится около 12 литров смазки.

1. Старую смазку сливаем из снятого поддона. Если отработанная смазка очень грязная, то это может означать, что оно долго не менялось.
2. Если на магнитах скопилось много металлической стружки, то это может означать то, что в узлах КПП есть механический износ.
3. Поддон КПП как следует вымывается, не должно остаться ни следов старой прокладки, ни старого масла.
4. Снимается и осматривается старый барьер, в случае необходимости, меняется.
5. Ставим на место прокладку.
6. Закрывается поддон.
7. С помощью специального агрегата масло нужно прогнать по системе.
8. Для этого он подключается к контуру охлаждения смазывающей смеси, находящемуся в КПП.
9. В один разъем поступает свежая трансмиссионная жидкость, а с другого разъема выкачивается отработанная.
10. Прогон продолжается до тех пор, пока входящее и выходящее масло не будет одного цвета.
11. Проверяется уровень смазывающей трансмиссионной смеси и в случае необходимости доливается.
12. Мы рассмотрели оба варианта замены на автомобиле Тойота Камри. Какому именно отдать предпочтение — дело каждого автолюбителя индивидуально.

Загрузка …

Как выбрать масло под замену?

Производитель рекомендует масло собственного производства Toyota Genuine ATF стандарта T-4. Артикул JWS3309 или NWS6500. Использовать аналоги разработчик не советует, но это делают многие владельцы. Некоторые составы даже лучше оригинального, но выбирая его, следует ориентироваться на типе двигателя и привода Камри, годах производства модели.

Toyota Camry оснащается различными видами АКПП. Это могут быть полностью электронные модели или варианты с гидравлическим управлением. Некоторые разновидности приведены ниже:

• U66OE Aisin — 6-скоростная коробка, устанавливается на полноприводные модификации 3,5 литра, выпускаемые с 2009 года;
• U760E Aisin — устанавливается на моторы 2.5 литра;
• A140E/L — 4-скоростная коробка, ставилась на Камри ранних годов выпуска.

Для новых модификаций автомобиля лучше применять смазки, сохраняющие изначальные свойства даже при чрезмерно высоких температурах до 130 градусов по Цельсию. Оригинальные жидкости этого типа маркируются кодами 08886-80807, 08886-02305, 08886-80803. Продаются в литровых банках, 4-литровых канистрах или бочках на 20 литров. Автоматы, произведённые Aisin, отличаются неприхотливостью к условиям эксплуатации, надёжны, но крайне чувствительны к качеству масла.

Процедура замены: пошаговая инструкция

Хотя производитель утверждает, что смена трансмиссионного масла за всё эксплуатационное время АКПП не требуется, это не так. На практике, в российских реалиях, жидкость неизбежно засоряется продуктами износа деталей, нередко уже через 30-40 тыс. км пробега.

Различают два типа смены масла: частично или полностью. Частичная замена производится, как правило, самостоятельно (5-8 литров оригинальной жидкости), полная — только на специальном аппарате (12-15 литров), которым оборудованы профессиональные СТО.

Одновременно со свежей ATF надо подготовить новый масляный фильтр (артикул 35330-73010), прокладку поддона (35168-73010). В некоторых случаях рекомендуется заменять и уплотнительное кольцо сливной пробки. Ниже приводится подробный алгоритм проведения частичной замены.

• 1.Загнать автомобиль на эстакаду или яму. Перевести режим АКПП в положение N. Заглушить двигатель.
• 2.Демонтировать защиту ДВС — на некоторых Камри она присутствует. Открутить сливную пробку из-под машины. Собрать вытекшую жидкость в чистую, заранее подготовленную ёмкость.
• 3.Выкрутить болты поддона коробки, снять его, и слить остатки масла.
• 4.Произвести осмотр фильтра, заменить при необходимости. Вытекшее масло также сохранить в приготовленной ёмкости.
• 5.Тщательно отмыть поддон от смазки и отходов, осмотреть прокладку. Если она будет в хорошем состоянии, то можно оставить. В противном случае — поменять, установить новый элемент.
• 6.Вмонтировать новый фильтр, поставить на место поддон. Слив закрыть пробкой, но до конца не завинчивать, чтобы можно было контролировать уровень.
• 7.Закачать свежую ATF через заливную горловину посредством специального шприца или ручного насоса. На модификациях Тойота Камри без щупа она расположена не под капотом, а в зоне переднего левого колеса, непосредственно под бампером.
• 8.Прекратить подачу масла, как только оно начнёт вытекать из отверстия для слива.

Все болты и пробки на завершающем этапе надо закрутить до конца. АКПП заново прогнать по всем режимам, чтобы трансмиссионка разогналась по всей системе. При необходимости, если контрольный замер показал недостаточный уровень, провести долив.

Полная замена — удел автомастерских. В Москве, например, такие работы доверяют работникам специализированных центров. Обслуживание автомобиля Toyota Camry, их непосредственная задача, поэтому автосервис располагает всем необходимым оборудованием. Масло прогоняют через специальный аппарат под высоким давлением. Старая смазка полностью выходит из системы, поэтому на замену уходит больше 12 литров жидкости. В ходе работ могут предоставляться и другие услуги.

Полезные советы:

• чтобы удобнее было добраться до заливного отверстия, рекомендуется скрутить левую защиту переднего бампера;
• для откручивания сливной пробки используйте шестигранник на «6».

Замена масла в АКПП Toyota Camry — важнейший этап технического обслуживания. Работа коробки на новом масле станет чётче и правильнее, водителю станет комфортнее управлять машиной. Соблюдайте сроки обновления рабочих жидкостей, доверяйте сложные работы квалифицированным специалистам!

Как часто нужно менять масло в АКПП?

Регламент ТО не устанавливает для Camry в «сороковом» кузове какую-либо периодичность замены: считается, что в идеальных условиях срок службы масла близок к ресурсу всей КПП, а при ее ремонте оно меняется в любом случае. Однако реальность расходится с этим утверждением: уже к 100 тысяча пробега на большинстве автомобилей масло чернеет и начинает издавать ощутимый запах гари, что указывает на ухудшение его свойств и как следствие – на подгорание фрикционов.

Поскольку всегда лучше выполнять профилактику неисправностей, чем устранять их по факту, то стоит рассчитывать не более чем на 75 тысяч километров пробега на одной заправке масла. В большинстве случаев замена масла в АКПП Тойота Камри 2.4 V 40 на этом пробеге оптимальна, но есть смысл проконтролировать состояние масла уже на 60 тысячах: обнаружив его потемнение, не говоря о явных признаках подгорания фрикционов, замену нужно провести незамедлительно.

МКПП

Механическая коробка передач E351 была предложена для Камри 2.4 с двигателем 2AZ-FE.

Регламента по замене масла в МКПП — нету, и его необходимо менять по необходимости. На практике рекомендовано менять масло в механической коробке Тойота Камри 40 — через каждые 60-70 000 км. Одним из симптомов необходимости замены — небольшой гул на 5 передаче.

Проверка уровня масла (народным, но эффективным способом) в механической коробке передач Тойота Камри 40: необходимо открутить сливную пробку, мизинцем в отверстии попробовать наличие масла, если на кончике пальца масло осталось — уровень в норме. Если масло с отверстия начнет капать, — это также говорит о том, что уровень масла в МКПП еще в норме.

Но не так важен уровень, как его состояние

Важно, при осмотре проверить масло на его смазочные эффективные свойства. Изношенное масло будет иметь характерный не свойственный качественному маслу запах и не соответствующий нормальному цвету — вместо светлого — темно-коричневый цвет

Емкость системы смазки составляет 2.5 литра. Тип масла API GL-4 или GL-5. Рекомендованная вязкость масла — SAE 75W-90. При выборе — лучшее масло для механической коробки передач Toyota Camry V40 — оригинальное Toyota Gear Oil Super 75W-90 (08885-02106).

Полная или частичная замена?!

Полную замену нужно проводить если масло нужно заменить на смазку другого типа, например после покупки подержанного автомобиля, когда не соответствующее масло меняется на рекомендованное производителем (WS). Но стоит учитывать, что после полной замены масла коробка может «пинаться», могут начаться задержки в переключениях передач, резкий рост оборотов с последующим «пинком». Это связано с образовавшимися со временем в трансмиссии отложениями из старого масла. Новое залитое масло имеет более высокие “моющие” свойства, в отличии от растворяющих, в связи с чем ново-замененное масло в АКПП Камри 40 смывает старые отложения, которые перемещаясь по системе попадают в гидромозги, соленоиды и закупоривают клапаны, что приводит к сбоям и нестабильности в работе.

Полная замена масла в автоматической коробке производится каждые 50 000 км.

После долгих застоев и больших пробегов без замены масла в АКПП (особенно после покупки б/у Toyota Camry 40) — безопаснее делать частичную замену, смешивая старое и новое масло, которое является более новым, и в тоже время не способно так мыть как свежее масло, но которое имеет растворяющие свойства выше старого. В результате, такая замена аккуратно и безопасно промывая растворяет все отложения в коробке автомат. В коробку полностью вмещается 11 литров, поэтому пропорции частичной замены таковы — 4-4.5 литра сливается и заливается такой же объем для перемешивания с 6-ю оставшимися литрами в АКПП.

Частичную замену масла на практике также лучше всего проводить, если нету возможности сделать полную замену, например из-за отсутствия квалифицированных специалистов.

Частично менять масло в Камри 40 необходимо с интервалом каждые 20-30 000 км.

Также с заменой масла в АКПП необходимо заменить масляный фильтр (35330-48020) и уплотнительное кольцо для этого фильтра (90301-27010).

После замены масла коробка АКПП должна работать плавнее, поэтому если замечается более грубое переключение, это признак того, что не было соблюдено последовательности работ и температурного режима при выставлении уровня масла.

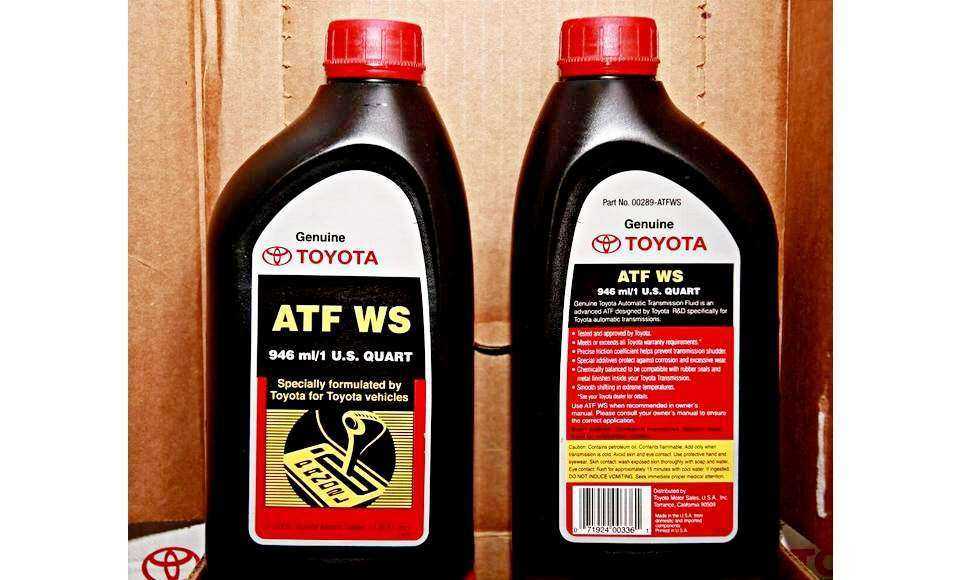

Тип жидкости — ATF WS:

• «ATF WS» 08886-80803 — 20 литров, канистра
• Toyota WS 00298-ATFWS и 08886-02305 — 4 литра, жестяная банка
• Toyota 08886-81210 и 00289-ATFWS — 1 литр, пластик

Для коробки-автомат U241E (2.4 2AZ) как замена оригинальному возможно лить масло — TOTACHI ATF WS. В ином случае рекомендовано заливать оригинальное Тойота или IDEMITSU ATF TYPE-TLS-LV.

Для американских Камри 40, как и указано на щупе: Type WS, номер 08886-02305.
