Замена салонного фильтра на Toyota Camry IV (XV20) своими руками

Выбор «правильного» салонного фильтра

Если покупать только оригинальные и только угольные фильтровальные элементы, частая замена может больно ударить по кошельку, так что многие водители предпочитают использование простых фильтров салона или же покупку менее известных, но более дешёвых аналогов.

Оригинальный СФ имеет каталожный номер 87139-52020. Зная его, можно существенно упростить поиски аналогов, которые стоят в полтора-два раза дешевле при сравнимом качестве.

В качестве таковых можем порекомендовать следующие изделия:

в премиальном сегменте – пылевой фильтр CU01919 от знаменитого немецкого концерна MANN-FILTER. При стоимости порядка 350 рублей (цена оригинала стартует с 600 рублей) предлагается синтетический фильтровальный элемент хорошего качества, который идентичен родному и по габаритам, и даже по расположению складок «гармошки». Есть и угольный фильтр CUK01919 (700 рублей против 1300 у оригинального). К качеству угольного напыления претензий нет, особенно если сравнивать с бюджетным отечественным TSN 9.7.0153. Но и цены разнятся существенно;
в среднем ценовом сегменте лучшим выбором будет польский фильтр K 01210 от компании FILTRON, дочки MANN-FILTER. При стоимости от 230 рублей практически ни в чём не уступает немецкому аналогу. Угольный вариант – K 01210A, цена которого стартует с 320 рублей. Тоже очень неплохой выбор. Во всяком случае, отзывы о продукции FILTRON в большинстве своём положительные;
в бюджетном сегменте мы бы порекомендовали изделия отечественного бренда Цитрон. Среди обычных фильтров, подходящих к Toyota Camry, можно выделить СФ TSN 9.7.097, стоящий 130 рублей. Данную модель можно назвать одной из самых популярных, чему способствует отличное соотношение цена/качество. И пускай упаковывается фильтр в целлофан, а не картон, это даже хорошо – можно хорошо его разглядеть, не распечатывая упаковку. При такой стоимости фильтр можно менять хоть ежемесячно, что многие и делают. Угольный вариант TSN 9.7.0153 стоит ненамного дороже – 180 рублей, и потому тоже достаточно востребован.

Извлечение старого салонного фильтра

Как работает фильтр и каковы его особенности?

Работа фильтра происходит по простом алгоритму.

В вентиляционно-отопительную систему поступает воздушный поток с улицы.
Фильтр очищает его, впитывая все загрязнения.

С помощью его использования в воздухе значительно сокращается концентрация веществ, вредных для здоровья. Фильтр не пропускает пыль, пыльцу и любые другие аллергены. Также он защищает воздух от выхлопных газов и бактерий.

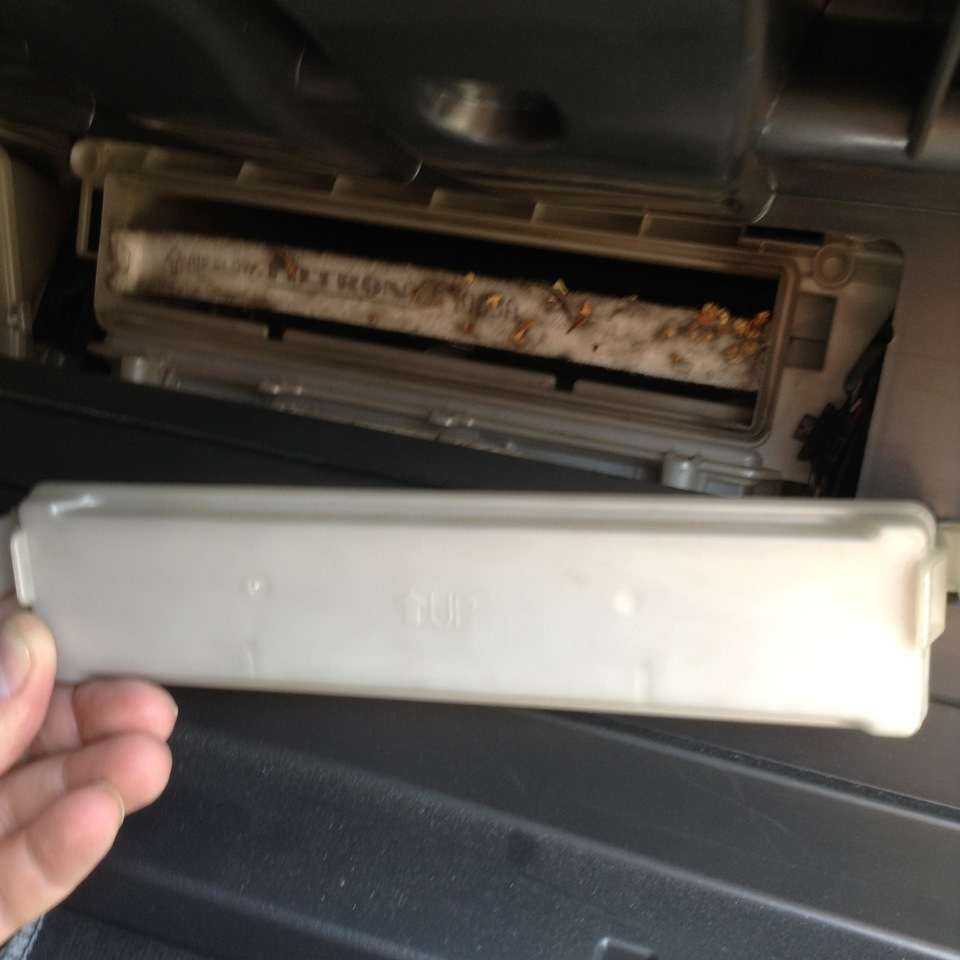

Замена фильтра салона Тойота Камри в первую очередь нужна для сохранения вашего здоровья. На фотографии снизу вы увидите, сколько грязи скопилось на старом фильтре.

Перед тем как сделать покупку, разберитесь с тем, какой фильтр вы желаете приобрести. Существуют разные виды воздушных фильтров для салона автомобиля:

простые: фильтрующий элемент состоит из волокнистого полипропилена. С помощью этого материала ему удается задерживать запахи и пыль;
угольные: имеют дополнительные частички активированного угля, который имеет лучшие характеристики для задержки химических веществ и запахов.

Упростите свои поиски, обратив внимание на то, что номер фильтра в каталоге – 87139-52020. Кстати, надобность замены фильтра можно проверить самостоятельно

После изъятия его из ячейки, (о процессе мы расскажем ниже) осмотрите изделие. Если на нем много пыли, грязи и мусора, значит он уже потерял свои первоначальные характеристики. Изделие же без наличия посторонних частиц обладает всеми нужными свойствами. В этом случае замену салонного фильтра Камри V50 и V40 можно отложить на некоторое время

Кстати, надобность замены фильтра можно проверить самостоятельно. После изъятия его из ячейки, (о процессе мы расскажем ниже) осмотрите изделие. Если на нем много пыли, грязи и мусора, значит он уже потерял свои первоначальные характеристики. Изделие же без наличия посторонних частиц обладает всеми нужными свойствами. В этом случае замену салонного фильтра Камри V50 и V40 можно отложить на некоторое время.

Инструкция по самостоятельной замене фильтра

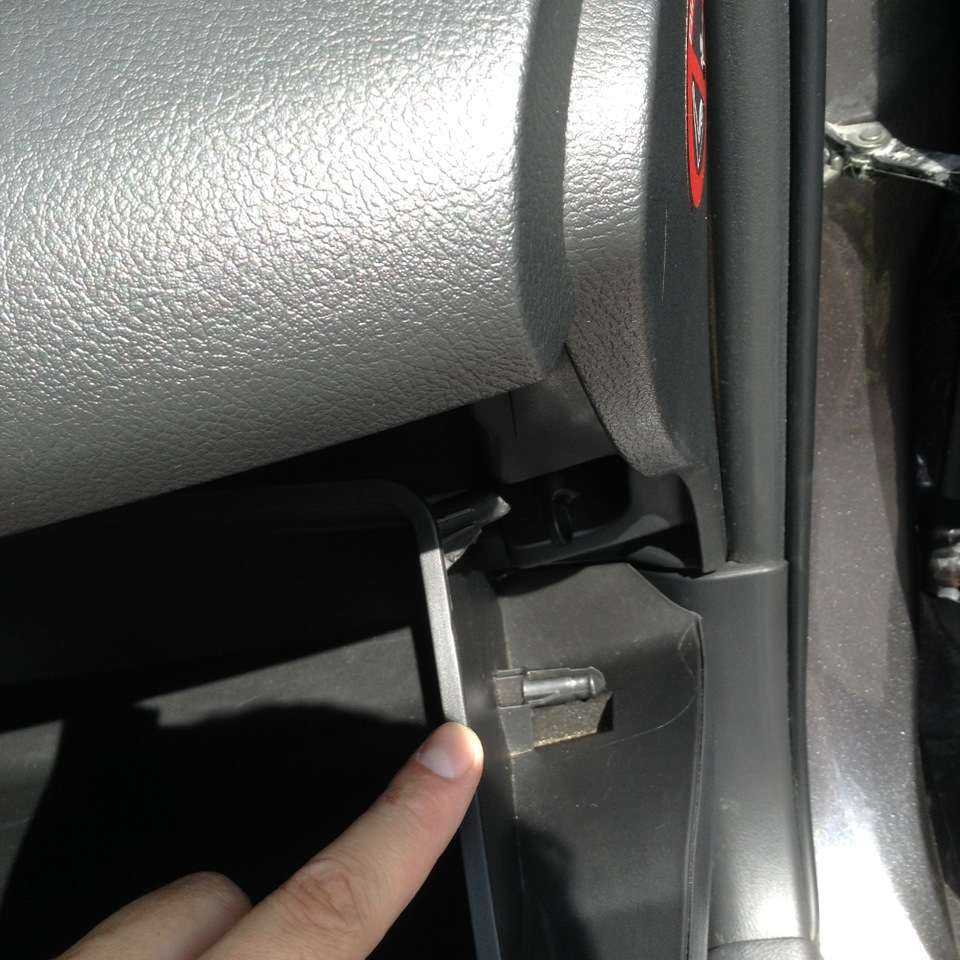

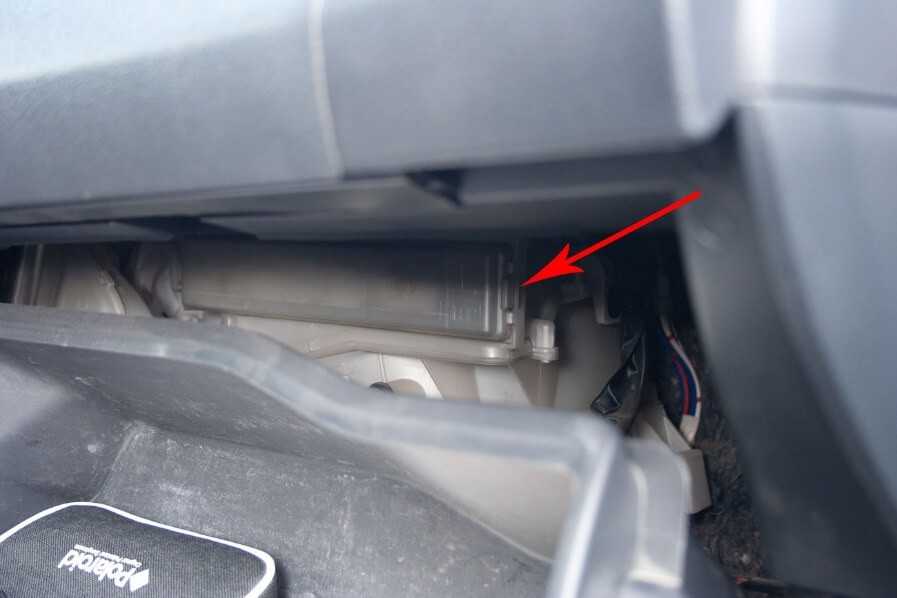

Как мы уже писали выше, фильтр расположен за бардачком, поэтому приступаем к его демонтажу. Снимаем с правой стороны микролифт.

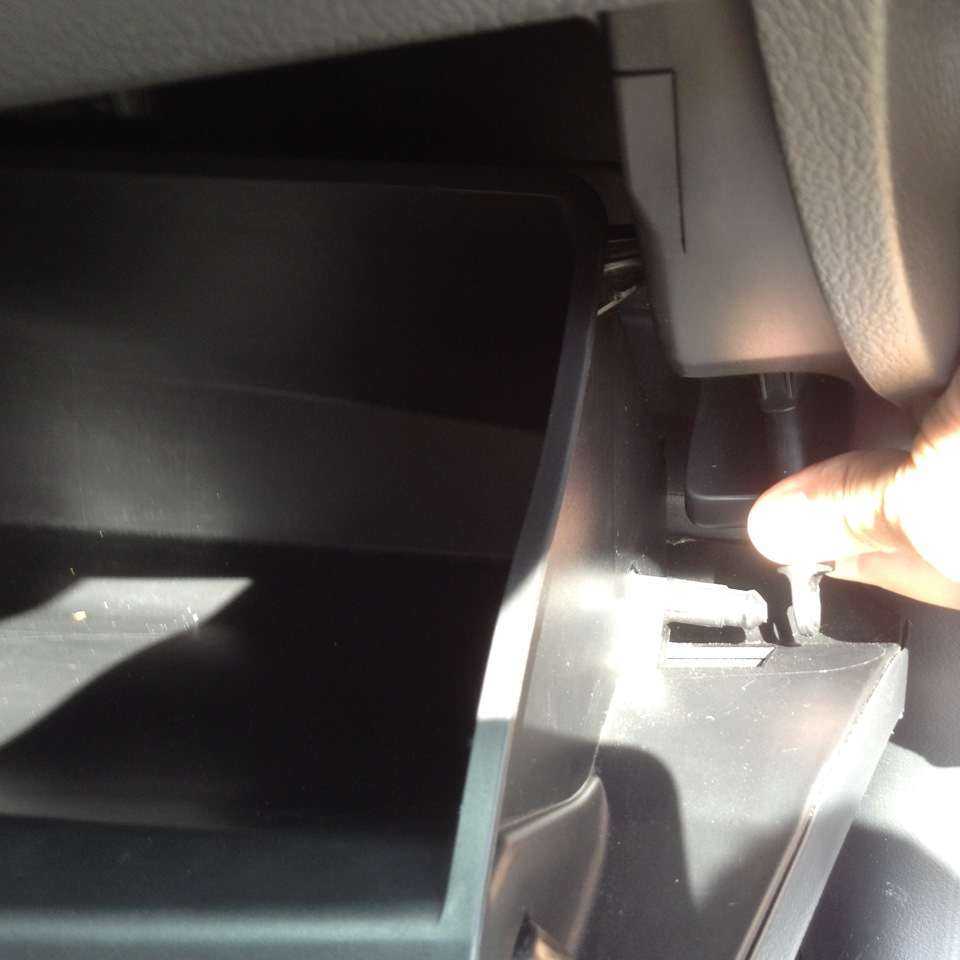

Далее снимаем бардачок с посадочного места. Для этого нажимаем на боковые стенки бардачка и как показано на фото вытаскиваем по очереди.

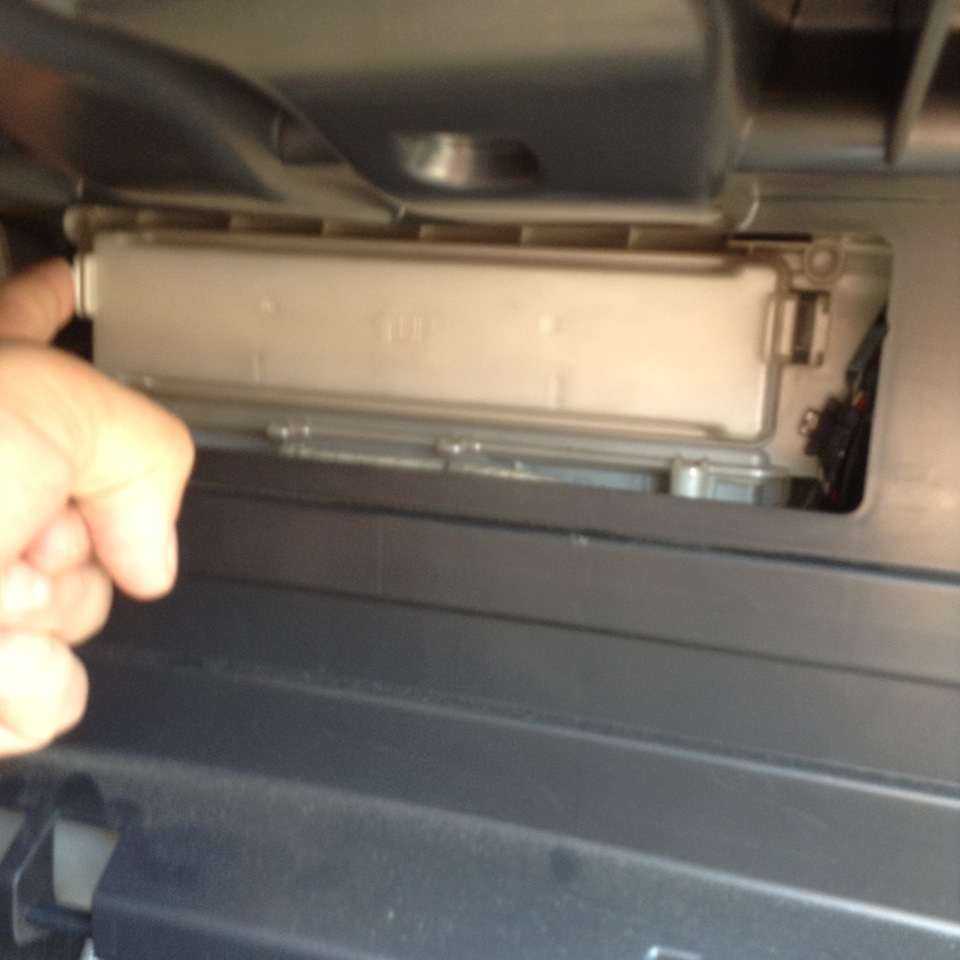

Затем опускаем его вниз и видим крышку корпуса салонного фильтра, которую аккуратно снимаем отщелкнув крепления.

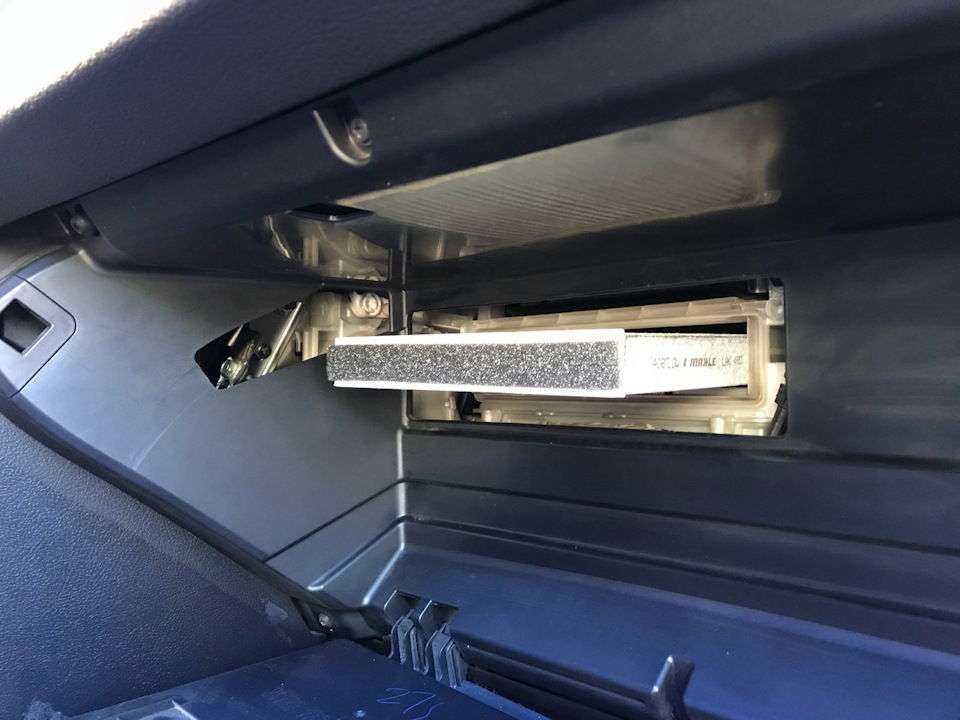

Достаем старый фильтр, очищаем корпус от пыли и мусора и устанавливаем новый фильтр.

Далее производим сборку в обратной последовательности и проверяем работу отопителя или кондиционера. После замены старого фильтра на новый, поток поступаемого в салон воздуха должен стать намного сильнее, к тому же должна пропасть пыль, выходящая ранее из воздуховодов.

Какой фильтр выбрать для Camry XV40, XV50

На фильтрующий элемент объем двигателя никак не влияет, поэтому он одинаков, что для 2.4-литровых, что для 3.5 л. Оригинальный заводской фильтр на Камри XV40 продается под артикулом 8713907010. Также можно приобрести «очиститель» с активированным углем, который нейтрализует запахи вместе с пылью и бактериями.

Установить его можно самостоятельно, поскольку завод-изготовитель Камри XV40 ним не комплектует.

Угольный оригинальный салонный фильтр

Для версии в 50 кузове также предлагаются фильтрующие элементы угольные и обычные. Оригинальный салонный фильтр на Камри XV50 можно найти под артикулом 87139-50100. «Очиститель» с добавлением угля имеет каталожный номер 87139YZZ10.

Аналоги

Для XV40 и XV50 можно подобрать:

популярный российский TSN 9.7.97 производства Цитрон или угольную модель TSN 9.7.153;
германский CU 1919 от MANN-FILTER и его угольный вариант CUK 1919;
польский обычный K 1210 и с угольным напылением K 1210A, произведенные на FILTRON.

При замене фильтра воздуха в салоне на дешевый заменитель следует помнить, что аналоги обладают не таким большим сроком эксплуатации, а некоторые из них отличаются наличием заводского брака. Поэтому при покупке стоит внимательно осмотреть деталь по возможности и в дальнейшем чаще проверять чистоту элемента.

Процесс замены фильтра шаг за шагом

Перед тем как приступить к процедуре, следует освободить ящик бардачка. Именно под ним прячется приспособление, вмещающее в себе ячейку с фильтром.

Достав оттуда все ненужные в нашем случае предметы, откройте бардачок (перчаточный ящик). Замена салонного фильтра Тойота Камри V50 и V40 может быть произведена только после того, как вы ознакомитесь с алгоритмом действий.

1. Отключите систему зажигания.
2. С правой стороны перчаточного ящика вы видите амортизатор. Это устройство, которое приспособлено для плавности хода крышки при ее закрытии и открытии. Амортизатор нужно оттянуть от поверхности ящика правой рукой. С помощью таких действий вы добьетесь того, что кольцо выйдет из крепления. Смотрите фотографию внизу.

1. После этого вытащите ящик из боковых упоров, которые его удерживают, как показано на картинке. Сделать это можно одновременным нажатием на стенки ящика с обеих сторон. После этого аккуратно опускайте ящик вниз. Он снимется с опор и только после этого – с нижних петель.

1. Замена салонного фильтра Тойота Камри V40 и V50 может осуществляться после того, как вы откроете крышку ячейки фильтра и достанете его оттуда. Вы увидите ее, когда снимете ящик. Снять ее можно спомощью нажатия на защелки слева и справа.

После изъятия приспособления нелишним будет (при открытой системе) продуть систему вентиляции, чтобы очистить ее от скопившихся загрязнений, частичек пыли. Для этого включите обдув салона на максимум.
Вытаскиваем старый фильтр, легко потянув его на себя.
Новый чистый фильтр следует установить в ячейку стрелкой вверх, как показано на фото внизу.

Фильтр должен быть установлен по направлению движения воздуха. Именно поэтому на каждом изделии есть нужный указатель, который помогает справиться с установкой даже начинающим автомобилистам.

Итак, после всех произведенных действий, вам нужно осуществить сборку в обратном порядке. Для этого сначала закройте крышку, вставив ее так же, как она была установлена с помощью указателей на ее передней панели. После этого установите бардачок, защелкнув нижние петли и боковые пазы.

Вы справились с задачей. Теперь вы можете менять испорченные приспособления самостоятельно, когда того потребует ситуация. Если вам сложно понять ход действий, вы можете получить дополнительную информацию о замене салонного фильтра Тойота Камри из видео.

Пошаговая инструкция: как заменить воздушный фильтр в Toyota Camry

Тойота Камри

Откройте капот

Защелка капота Камри

Корпус воздушного фильтра Toyota Camry расположен в моторном отсеке под капотом. Для доступа к нему сначала вам потребуется открыть капот из салона авто, потянув на себя специальную ручку, находящуюся между водительской дверью и рулевым колесом. При этом услышите щелчок фиксатора капота и заметите, как он немного приподнялся. Теперь вам нужно поднять капот над двигателем – для этого вставьте руку в образовавшуюся щель над эмблемой «Тойота», нащупайте там ручку защелки капота и потяните ее вверх. Второй рукой сначала приподнимите капот, затем двумя руками откройте его полностью.

Защелка капота

Корпус воздушного фильтра

Зажим крышки фильтра

Когда капот поднят, пластиковый корпус воздушного фильтра можно обнаружить в передней правой части (со стороны водителя) моторного отсека. С правой стороны корпуса фильтра находятся два металлических фиксирующих зажима (или болты 10 мм в зависимости от года выпуска авто). Они удерживают верхнюю часть корпуса воздушного фильтра на месте. Вам нужно будет нажать на язычки зажимов, потянув их от фильтра до тех пор, пока они не отскочат в свободное положение. Аналогично освободите зажимы в передней части корпуса воздушного фильтра и сзади.

Открытый зажим

Задний зажим

Петли крышки фильтра

На левой части крышки фильтра есть две петли, фиксирующие крышку. Освободите крышку из-под них.

Поднимите крышку фильтра

Достаньте сам фильтр

Воздушный фильтр Камри

После того, как вы снимите крышку, сам фильтр окажется перед вами, его можно свободно достать.

Осмотрите обе стороны фильтра, оцените внешне его состояние. Если он окажется чистым, то его не требуется заменять. Если фильтр загрязнен, то его нужно заменить на новый (номер оригинальной детали Тойота: 17801-0H010).

В случае если вы решите не менять фильтр, а произвести очистку имеющегося, вам может потребоваться пылесос. С помощью него необходимо удалить весь мусор, находящийся в корпусе фильтра (листья, насекомых и пр.).

Грязный фильтр

Вставьте крышку корпуса в петли

Зафиксируйте зажимы

После установки фильтра на штатное место в корпус, вам нужно будет выполнить сборку корпуса в обратной последовательности. Для этого сначала вставьте крышку корпуса в две петли с левой стороны, затем установите все зажимы в рабочее положение (или закрутите винты в зависимости от года выпуска авто).

Задний зажим

Выбор салонного фильтра

Путаницу при выборе фильтра вызывает то, что даже в пределах одного модельного ряда, но в разные годы по каталогам может пробиваться разный номер фильтра. Тем не менее, на практике они однотипны, поэтому для поиска аналогов можно смело использовать номер 87139-50060 или 87139-30070.

Причем в зависимости от номера цена одного и того же, по сути, фильтра может заметно отличаться, составляя от 1300 до 2300 рублей – но в любом случае с учетом частоты замены эту цену нельзя назвать адекватной. Поэтому большего внимания заслуживают аналоги оригинального фильтра:

TSN 9.7.153,
Filtron K 1210A,
Sakura CAC-1114,
MANN CUK 1919,
Blue Print ADT32522,
Mahle LAK 490,
Fram CFA10322.

Как поменять салонный фильтр на Toyota Camry

Выполнить замену фильтра может каждый автовладелец в гаражных условиях. Процедура не требует наличия какого-либо инструмента, при этом выполняется за несколько минут. Чтобы заменить салонный фильтр, следуйте шагам приведенной ниже инструкции:

Откройте бардачок автомобиля. С правой стороны имеется ограничитель. Отсоедините его.
С задней стороны бардачка по бокам имеются упоры. Снимите всю конструкцию с них, и бардачок сам выпадет.
Вы увидите место установки салонного фильтра. Снимите защитную пластиковую крышку.
Достаньте фильтр

Обратите внимание на направление стрелочек, которые нарисованы на стенке фильтра.
Установите в гнездо новый фильтр. Стрелочка должна показывать вверх.
Поставьте на место пластиковую крышку.
Выполните монтаж бардачка, а затем верните на место ограничитель.

Как видите, в замене нет ничего сложного, при этом совсем не обязательно обращаться в специализированный сервисный центр для выполнения такой пустяковой задачи.

Как самостоятельно поменять салонный фильтр на Toyota Camry

Замену салонного фильтра Toyota Camry 40/50 можно смело назвать едва ли не единственной регламентной процедурой, которую можно и нужно выполнять своими силами, не обращаясь в сервисные центры, где с вас сдерут сумму, намного больше стоимости фильтра, да ещё и заставят ждать своей очереди.

Процесс установки нового фильтрующего элемента

Еще раз напомним, что выполнение этой операции под силу даже подростку, поскольку всё делается руками без инструментов. Единственный неприятный момент – это возможность испачкаться, так что работать нужно в спецодежде.

Опишем пошагово сам алгоритм замены салонного фильтра Camry V30/V40/V50:

поскольку на всём модельном ряду Toyota Camry СФ расположен непосредственно за бардачком, начать нужно с него (работы производятся при выключенном зажигании);
открываем перчаточный ящик и очищаем его от содержимого;
внутри бардачка с правой стороны можно увидеть амортизатор-ограничитель, предназначенный для смягчения закрытия/открытия его крышки. Берёмся за шток и тянем его в сторону руля, он должен легко выйти из зацепления;
сам вещевой ящик удерживается на торпеде с помощью двух боковых упоров. Нажав одновременно на боковушки бардачка вовнутрь, мы выводим их из зацепления, тем самым освобождая бардачок. Вытаскиваем его вниз, по ходу движения он снимется и с нижних опорных петель. Откладываем перчаточный ящик в сторону;
доступ к фильтровальному элементу закрывает декоративная пластиковая крышка, которая легко снимается руками – нужно просто нажать на левую и правую защёлки;
теперь можно вытащить загрязнённый фильтр, просто потянув его на себя. Делаем это аккуратно, поскольку на нём, скорее всего, содержится немало пыли;
желательно автомобильным пылесосом прочистить и сам воздуховод – перед фильтром тоже наверняка скопилось не мало грязи;
устанавливаем новый фильтр, при этом смотрим, чтобы стрелка на торце была направлена вверх.

Осталось установить на место бардачок и наслаждаться чистотой воздуха в салоне.

Теперь вы ознакомились с тем, как поменять салонный фильтр Toyota Camry 40 и сможете выполнять эту операцию в дальнейшем самостоятельно.

Отметим напоследок, что в старые модели Toyota Camry (2001 года выпуска, американец) фильтр салона не устанавливался, в отличие от машин японской или европейской сборки. Но при желании вполне можно найти место для его установки и приспособить фильтр. Правда, у десятки и двадцатки этот элемент устанавливается совсем в другом месте – возле педалей. Соответственно, и процедура демонтажа и установки нового фильтра будет отличаться.

Как поменять воздушный фильтр в Тойота Камри с четырехцилиндровым двигателем 2,5 литра 2007 — 2013 года.

Данное руководство проиллюстрирует вам, как заменить воздушный фильтр двигателя на Toyota Camry. Также оно поможет и для других моделей Тойота, имеющих аналогичные воздушные фильтры: 4Runner, Avalon, Corolla, Celica, Solara, Matrix, FJ Cruiser, Highlander, Land Cruiser, Matrix, Prius, Rav4, Sequoia, Sienna, Venza, Yaris.

Производитель рекомендует производить замену воздушного фильтра при достижении определенного пробега – точные рекомендации указаны в руководстве к автомобилю.

Внимание. Представленное ниже руководство по замене воздушного фильтра предназначено только для иллюстрации процесса, поэтому мы не несем никакой ответственности за ущерб или травму, причиненные при попытке самостоятельной замены фильтра

Необходимые инструменты: пылесос, ключ на 10мм (для моделей с креплением фильтра на болты).
