Проверка исправности МАП-сенсора

Перед тем, как прибегнуть к проверочным действиям, надо отметить, что датчики бывают аналогового и цифрового типа. На автомобили Ланос устанавливаются цифровые датчики. Цифровые устройства отличаются от аналоговых наличием микросхемы, где осуществляется преобразование сигнала. Чтобы проверить исправность ДАД на Ланосе, понадобится подготовить первоначально следующие детали:

• Мультиметр
• Медицинский шприц

Процедура диагностики выглядит следующим образом:

1. Первоначально необходимо проверить величину напряжения на клеммах датчика. Для этого используется мультиметр, который устанавливается в режим измерения постоянного напряжения до 20В

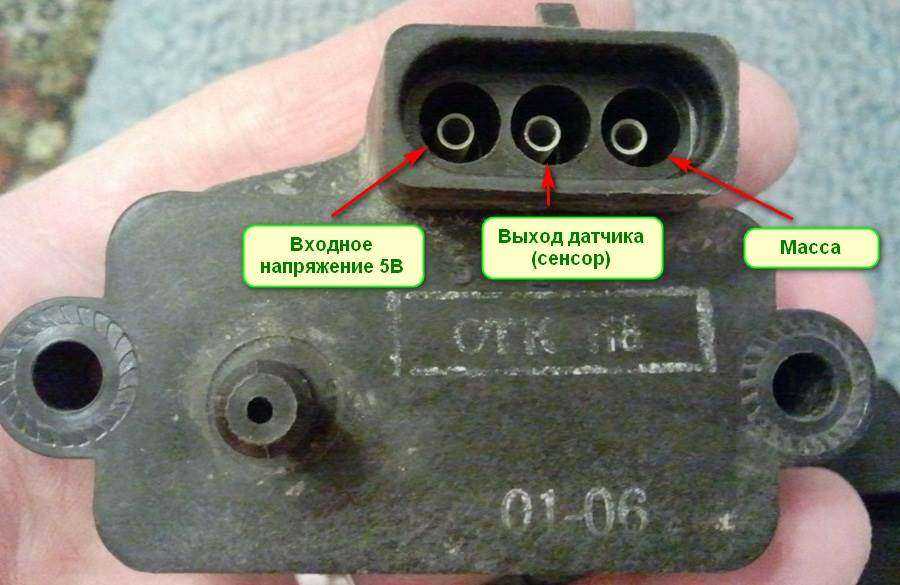

2. Черный щуп прибора подключается к массе автомобиля (можно на минусовую клемму аккумулятора), а красный щуп нужно подсоединить к фишке центрального провода салатового цвета (если щуп не вмещается в тыльную части фишки, тогда используем скрепку или булавку). Этим проводом элемент соединен с ЭБУ, и происходит изменение напряжения в зависимости от давления
3. Включить зажигание авто, и снять показания. При включении зажигания проверяемый элемент измеряет атмосферное давление путем его сравнения с вакуумом. Напряжение на приборе при включенном зажигании должно составлять от 4,5 до 4,9В
4. Пониженное напряжение свидетельствует о неисправности датчика или шланга, соединяющего элемент с впускным коллектором. Шланг необходимо проверить на целостность, и при необходимости заменить

Если выходное напряжение ДАДа составляет 4,5-4,9В, значит переходим к дальнейшей проверке. Для этого необходимо отсоединить шланг от коллектора, и присоединить к нему шприц. При помощи шприца создается разряжение в датчике, и контролируются по прибору изменения напряжения. При возникновении разрежения (когда давление относительно атмосферного уменьшается), будет падать напряжение. Если этого не происходит, значит ДАД неисправен, и требуется его замена. Величина падения напряжения достигает 0,3-0,5В.

https://youtube.com/watch?v=7uFHW8i24SI%3F

Это интересно! Для проверки не обязательно использовать шприц. Чтобы быстро проверить исправность датчика, понадобится завести мотор, и проследить за изменением напряжения на мультиметре. Снижение напряжения говорит об исправности элемента.

Замена неисправного датчика абсолютного давления ДАД

Если после диагностики выясняется, что ДАД на Ланосе неисправен, значит его необходимо заменить. Процедура замены не трудная, и занимает минимум времени. Перед заменой понадобится купить новый ДАД. Инструкция по замене имеет следующий вид:

1. Где находится устройство на автомобиле Ланос, уже упоминалось в материале выше. Перед проведением работ вовсе не обязательно снимать минусовую клемму с аккумулятора, так как вероятность создания короткого замыкания исключена
2. Первым делом нужно от датчика отсоединить фишку с проводами
3. Далее отсоединяется вакуумный шланг на самом элементе
4. Используя два гаечных ключа на «10», следует выкрутить гайки крепления
5. Извлекать болты из посадочных мест не нужно, так как после вывинчивания гаек, мап-сенсор может быть демонтирован
6. Если возникают трудности с вывинчиванием двух гаек, чтобы снять ДАД, тогда можно вывинтить один болт крепления кронштейна. Он находится в нижней части в области подключения фишки с проводами
7. Вместо неисправного устройства, необходимо установить новый ДАД, и выполнить его подключение в порядке обратном снятию

Процесс замены ДАД на Ланосе 1,5 не трудный, и после проведения таких действий, можно обнаружить исчезновение дефектов работы двигателя, которые возникали с неисправным элементом.

Принцип работы и конструкция ДАД

Датчик абсолютного давления на Ланосе определяет объем воздуха, проходящего через дроссельную заслонку. В зависимости от количества проходящего воздуха и нагрузки на ДВС, создаются электрические импульсы, которые считываются ЭБУ. На основании величины импульсов происходит корректирование топливно-воздушной смеси, подаваемой в цилиндры.

Датчик абсолютного давления воздуха в конструкции имеет вакуумную камеру. За счет этой камеры происходит сравнение давления во впускном штуцере, и формирование соответствующего сигнала в виде электрических импульсов. Расчет давления воздуха осуществляется за счет следующих действий, происходящих внутри датчика:

1. В конструкции устройства имеется высокочувствительная микромеханическая диафрагма, которая деформируется при увеличении давления на впускном коллекторе
2. В зависимости от величины давления, происходит растяжение диафрагмы. При ее растяжении или деформации осуществляется изменение сопротивления на четырех тензорезисторах (переменный резистор)
3. В зависимости от величины сопротивления тензорезисторов, происходит колебание напряжения в цепи
4. Высокая чувствительность тензорезисторов обеспечивается за счет применения кремниевого чипа, поэтому варьирующееся напряжение на клеммах датчика равняется от 1 до 4,9В
5. В зависимости от величины напряжения, которое поступает на ЭБУ и фиксируется, осуществляется формирование импульса. Этот импульс подается на форсунки, тем самым отвечая за приготовление сжигаемой в цилиндрах смеси

Это интересно! Чем выше показатель давления, тем соответственно выше значение напряжения на клеммах датчика.

При не запущенном моторе давление во впускном коллекторе будет одинаковым с атмосферным, и составлять 101 кПа. Именно в этот момент датчик определяет величину атмосферного давления. Когда мотор заводится, то происходит закрытие дроссельной заслонки, что способствует возникновению разрежения и созданию давления порядка 30-33 кПа. При открытой заслонке и работающем моторе давление будет сравниваться с атмосферным, и приравниваться к 101 кПа. Колебания давления возникают при открытии и закрытии дроссельной заслонки.

Из принципа действия датчика абсолютного давления на Шевроле, ДЭУ и ЗАЗ Ланос видно, что этот элемент играет важную роль в приготовлении смеси. Если элемент будет работать с погрешностью или вовсе не будет функционировать, то ТВС будет насыщенной, и способствовать увеличению расхода топлива.

Для чего предназначен ДАД на Ланосе

Датчик абсолютного давления или разрежения — он же MAP sensor на Ланосе, который предназначен для измерения абсолютного давления (давление воздуха относительно вакуума). Для чего же это необходимо? Чтобы ЭБУ или «мозги» автомобиля на основании полученных данных о плотности воздуха и его расходе могли приготовить оптимальную топливно-воздушную смесь.

Это устройство осуществляет измерение давления на впускном коллекторе, в зависимости от нагрузки двигателя и частоты вращения коленчатого вала. Измерение происходит путем сравнения вакуума (абсолюта) с атмосферным давлением. Датчик передает сигнал на ЭБУ, и на основании этого показателя электроника оценивает плотность воздуха и предполагаемый его расход, чтобы создавать ТВС подходящего состава. В итоге рассматриваемый датчик предназначается для таких целей:

1. Для определения величины абсолютного и барометрического давления, что зависит от местности, в которой эксплуатируется автомобиль
2. Для расчета объема всасываемого воздуха
3. Для оценки нагрузки двигателя. Именно от нагрузки двигателя зависит величина давления в коллекторе. Чем выше это значение, тем больше нагрузка на мотор, а значит исходя из этого, происходит приготовление оптимальной ТВС

Многие ошибочно полагают, что этот датчик нужен только для оценивания количественного состава воздуха, поступающего в коллектор. Однако этот элемент выполняет много функций, на основании чего обеспечивается стабильная работа двигателя при разных режимах движения — под нагрузкой или при движении накатом.

https://youtube.com/watch?v=iNIxDyurreI%3F

Это интересно! Неисправность устройства приводит к повышению расхода топлива на Ланосе. Увеличенный расход является не единственным признаком, указывающий на неисправность детали.
