Инструкции по ремонту и замене тормозных колодок на авто Toyota Land Cruiser 70 Series

Рекомендуемый заводом изготовителем перечень работ и расходных материалов к техническому обслуживанию Toyota Land Cruiser Prado 120

№	Список работ	10 т. км	20 т. км	30 т. км	40 т. км	50 т. км	60 т. км	70 т. км	80 т. км	90 т. км	100 т. км
	Пояснения: З — замена; П — проверка (регулировка, смазка по необходимости), P — проверка момента затяжки, С — смазка; О — очистка, ПР — продувка.
1	Проверка клапанного зазора				п
2	Приводные ремни — проверка, регулировка		п		п		п		п		п
3	Моторное масло, масляный фильтр двигателя	з	з	з	з	з	з	з	з	з	з
4	Охлаждающая жидкость двигателя, гидроусилителя руля, омывателей стёкол и фар — проверка уровня	п	п	п	п	п	п	п	п	п	п
5	Узлы и агрегаты автомобиля — проверка на предмет утечек и внешних повреждений	п	п	п	п	п	п	п	п	п	п
6	Радиатор — проверка чистоты, проверка соединений шлангов и их правильного расположения, наличия коррозии и т.п.				п				п
7	Системы выпуска отработавших газов — проверка на герметичность		п		п		п		п		п
8	Аккумуляторная батарея — проверка заряда, уровня и плотности электролита, состояния клемм	п	п	п	п	п	п	п	п	п	п
9	Топливный фильтр		з		з		з		з		з
10	Топливный фильтр-отстойник	п	п	п	п	п	п	п	п	п	п
11	Воздушный фильтр (включая проверку устройства предварительной очистки воздуха, если установлено)	Проверка осуществляется каждые 5000 км, замена — каждые 30 000 км
12	Продувка расходомера воздуха						пр
13	Проверка оборотов холостого хода		п		п		п		п		п
14	Проверка дымности выхлопных газов				п				п
15	Крышка топливного бака, топливопроводов — проверка				п				п		п
16	Адсорбер паров топлива — проверка				п				п
17	Тормозная система — проверка педали тормоза, состояния тормозных колодок, дисков, суппортов, хода рычага стояночного тормоза, отсутствия утечек, состояния трубопроводов, шлангов, соединений, цилиндров, очистка и смазка тормозных механизмов	п	п	п	п	п	п	п	п	п	п
18	Стояночный тормоз — проверка		п		п		п		п		п
19	Тормозная жидкость — проверка, замена	п	п	п	з	п	п	п	з	п	п
20	Рулевое управление: проверка отсутствия утечек, люфтов, состояния пыльников, легкости вращения рулевого колеса	п	п	п	п	п	п	п	п	п	п
21	Смазка карданных валов и проверка момента затяжки болтов карданных валов	с/р	с/р	с/р	с/р	с/р	с/р	с/р	с/р	с/р	с/р
22	Приводные валы и пыльники приводных валов — проверка	п	п	п	п	п	п	п	п	п	п
23	Шарниры подвесок, пыльники шарниров, люфты ступичных подшипников — проверка	п	п	п	п	п	п	п	п	п	п
24	Автоматическая трансмиссия (АКПП) — проверка жидкости				п				п
25	Проверка масла в раздаточной коробке				п				п
26	Проверка, замена масла переднего дифференциала		п		з		п		з		п
27	Проверка, замена масла заднего дифференциала		п		з		п		з		п
28	Шины — проверка состояния и давления	п	п	п	п	п	п	п	п	п	п
29	Наружные и внутренние световые приборы, звуковые сигналы, стеклоочистители и омыватели — проверка	п	п	п	п	п	п	п	п	п	п
30	Внутрисалонный фильтр	з	з	з	з	з	з	з	з	з	з
31	Системы кондиционирования — проверка работы и уровня хладагента		п		п		п		п		п

Рекомендуемый интервал периодического технического обслуживания Вашего автомобиля Toyota Land Cruiser Prado 120 — каждые 10 000 км пробега или 1 раз в 12 месяцев, в зависимости от того, что наступит ранее.

Колодки барабанных тормозов Toyota Land Cruiser

Общие сведения

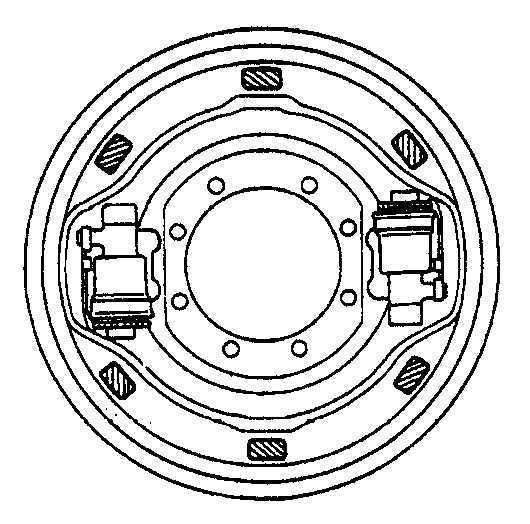

Установка стороны колодки А

1. Левое колесо
2. Правое колесо

3. К передней части автомобиля

Положение колодок после сборки

1. Левое колесо
2. Правое колесо

3. К передней части автомобиля

Предупреждение

Колодки меняются только в комплекте на одну ось.

Замена

Общие сведения

1. Отпустите гайки колес, поднимите заднюю (или переднюю) часть автомобиля.
2. Снимите колеса.
3. Отпустите ручной тормоз.
	4. Обозначьте положение барабана, отверните винты (если предусмотрены) и снимите барабан.
5. Если барабан не поддается снятию, то залейте между шпильками фланца полуоси и отверстиями барабана проникающую жидкость и обстучите барабан с внутренней стороны по контуру.
6. Если эта мера не дает результата, то сведите колодки.
	7. Для этого на тормозах с горизонтальным расположением колодок достаньте заглушку из щита тормоза и вращайте зубчатое колесо регулятора отверткой.
	8. На тормозах с вертикальным расположением колодок отведите отверткой с узким лезвием рычаг регулятора от зубчатого колеса и вращайте зубчатое колесо регулятора другой отверткой.
Тормоз с горизонтально расположенными колодками
	9. Снимите стяжную пружину.
	10. Снимите прижимные пружины колодок, нажав на чашку и повернув на 90°.
	11. Снимите колодки вместе с нижней пружиной.
	12. Смажьте трущиеся поверхности колодки со стороны щита тугоплавкой смазкой и установите колодки в обратном порядке.
13. Сторону колодки А установите в соответствии с рис. Установка стороны колодки А.
Тормоз с вертикально расположенными колодками
	14. Снимите верхнюю пружину.
	15. Снимите прижимную пружину, нажав на чашку и повернув на 90°, и снимите заднюю колодку.
	16. Отсоедините прижимную пружину и снимите переднюю колодку в сборе с регулятором. Достаньте плоскогубцами трос ручного тормоза из рычага.
	17. Снимите с передней колодки пружину рычага регулятора.
	18. Снимите регулятор.
	19. Удалите стопорную шайбу и достаньте рычаг регулятора.
	20. Удалите скобу и снимите рычаг ручного тормоза.
	21. Установите на новую переднюю колодку рычаг ручного тормоза и обожмите скобу. Установите рычаг регулятора и разрезную стопорную шайбу (шайбу и скобу замените).
	22. Смажьте трущиеся поверхности колодки со стороны щита тугоплавкой смазкой.
	23. Смажьте детали регулятора тугоплавкой смазкой, вверните шпильку регулятора в распорку.
24. Установите колодки в обратном порядке.
25. Положение колодок после сборки дожно выглядеть определенным образом (см. рис. Положение колодок после сборки).
26. Очистите барабан и проверьте состояние поверхности.
27. Проверьте овальность барабана, при сильных повреждениях барабан проточите, мелкие шероховатости шлифуются шкуркой.
	28. Если после проточки внутренний диаметр барабана окажется больше предельного (указан на барабане), барабан замените.
29. Установите барабан и проверьте регулировку тормоза.
30. Если зазор между колодками и барабаном слишком велик, то снимите барабан и вращая колесо шпильки разведите колодки до касания поверхности барабана.
31. Немного сведите колодки, чтобы они не задевали за барабан (проверяется на слух).
32. Установите колесо и опустите автомобиль.
33. Совершите несколько торможений, двигаясь вперед и задним ходом.
34. Перед выездом проверьте работу тормозов.
