Ремонт и замена ремня генератора на Toyota Cresta V (X100)

Параметры выбора детали

Перед тем как снять, поменять и надеть новый ремешок, надо его выбрать. Длина и размер приводного ремня в Форд Фокус может составлять от 705 до 975 мм, количество ребер также будет разным в зависимости от версии и года выпуска авто. Точную информацию об этом уточняйте в сервисной книжке. Для автомобилей Ford Focus 2 бензин с кондиционером, объем двигателя которых составляет 1.4-1.6 литра, можно использовать ремни производителей:

• оригинальный ремешок от Форд;
• изделие Контитек немецкого производства;
• ремешок Дайко (Италия);
• один из проверенных вариантов — ремень Бош, производство Германия (автор видео — Павел Меньшаков).

В автомобилях с такими же двигателями без кондиционера можно использовать ремни:

• оригинального производства Форд;
• а также изделий от производителей Контитек и Гейтс.

Для дорестайлиноговой версии Фокус 2 объемом 1.8-2 литра используется салонный ремешок:

• Форд;
• Контитек;
• и Дайко.

В рестайлинговой версии авто с аналогичным объемом мотора могут применяться такие же изделия, а также ремни от производителя Гейтс. Все вышеперечисленные производители могут использоваться и в дизельных автомобилях.

В каких случаях необходима замена?

Как любой расходный материал, ремень генератора имеет определенный ресурс и требует постоянного технического осмотра. По рекомендациям завода-изготовителя на ВАЗ 2112 не зависимо 16 клапанов на двигателе или 8 менять расходник нужно через 45 тыс. километров пробега. Но это всего лишь рекомендации, необходимо постоянно следить за состоянием изделия и вовремя его менять. Срок службы зависит от таких факторов:

• манеры езды;
• условий эксплуатации;
• качества изделия.

Визуальный осмотр комплектующих привода следует производить, когда машина пройдет максимум 10 тысяч километров и перед длительной поездкой. Это даст возможность избежать неприятных сюрпризов в пути – обрыва ремня. Рекомендуется возить с собой в багажнике запасной, так как при обрыве автомобиль уже не сможет двигаться самостоятельно.

Менять ремешок нужно, если он порвался, растянулся или пришел в негодность. Определить плохое натяжение можно по специфическому свисту, возникающему при запуске двигателя. Натяжение играет важную роль для работы . При слабом натяжении агрегат не вырабатывает необходимое для нормальной работы автомобиля количество электроэнергии. При сильном – сокращается срок службы ремня, подшипников привода и коленчатого вала.

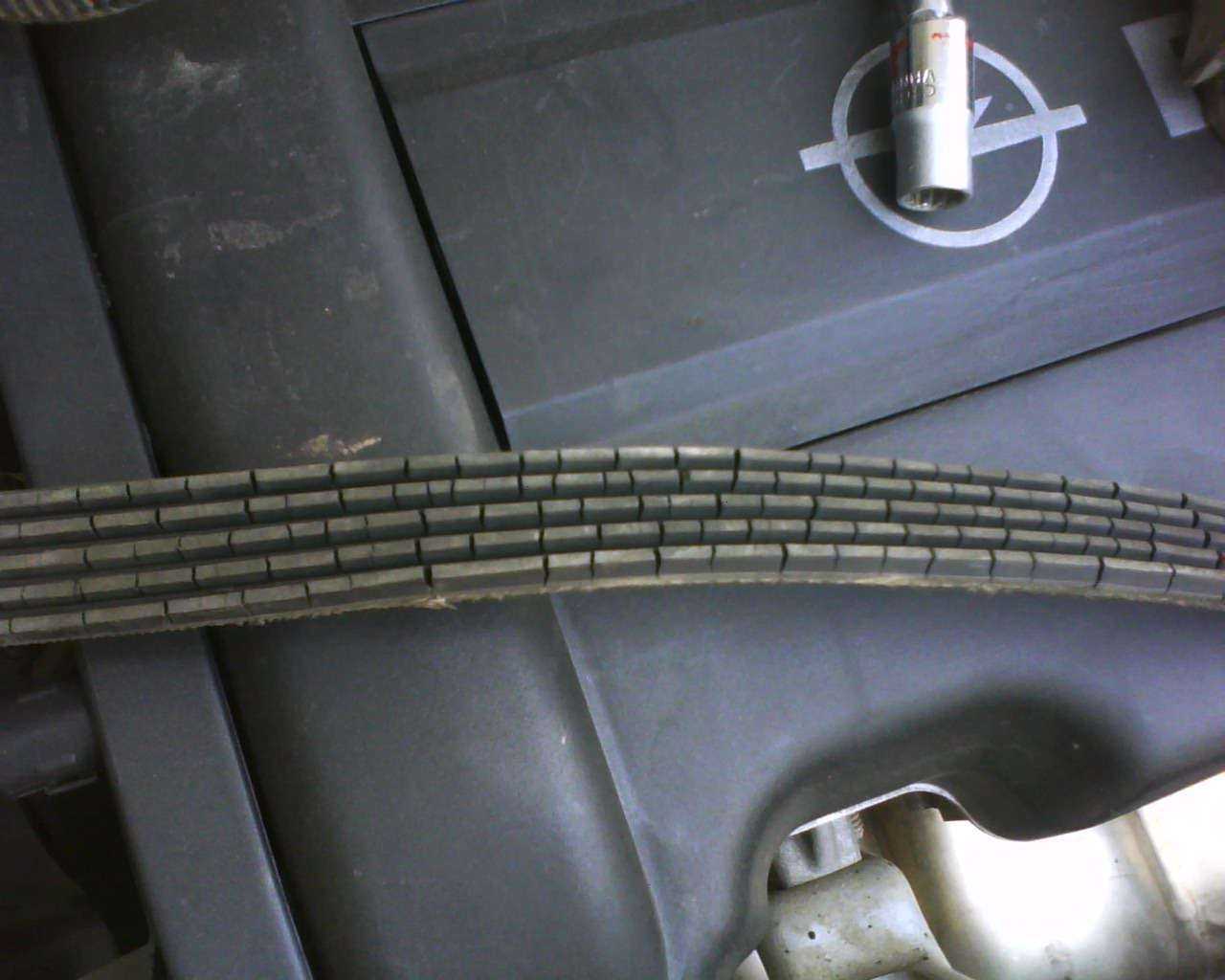

Определить необходимость замены можно при осмотре по следующим признакам:

• появление трещин, надрывов;
• стертая поверхность;
• расслоение материала;
• обтрепанные края;
• сильное растяжение.

Натяжение ремешка проверить просто. Считается нормальным, если при усилии в 10 кг, он прогнется на 10-15 мм. Для проверки на него нужно нажать большим пальцем примерно посередине ремня между шкивом коленвала и генератором.

Место проверки натяжения (где нажать)

Если прогиб больше нормы, регулируют натяжение или меняют изделие.

Инструкция по замене

Теперь предлагаем узнать, как заменить и произвести регулировку натяжения ремешка в Фокусе 105, 110 или 125 л.с. Процедуру замены лучше доверить специалистам, но ее можно выполнить и своими руками.

Инструменты и материалы

Перед тем как установить и надеть новый ремень, надо подготовить инструменты.

Для выполнения работ вам потребуется:

• набор гаечных ключей;
• домкрат;
• две отвертки — с плоским и крестовым наконечником;
• канцелярский нож;
• специальный инструмент для надевания, с ним легче устанавливать и надевать изделие (видео снято и опубликовано каналом Autoshaman Mechanic).

Алгоритм действий

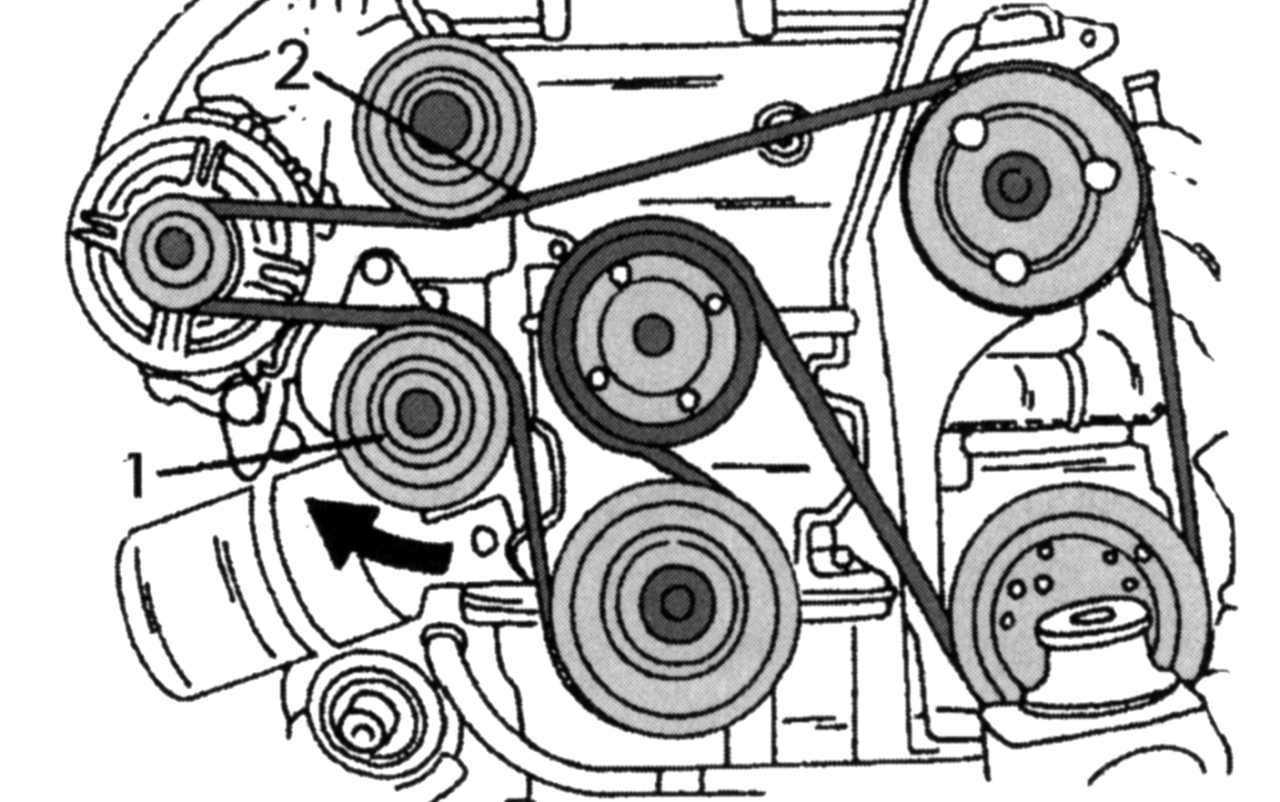

Подготовив инструмент, можно заменять поврежденный или изношенный ремень. Натяжка и установка ремня осуществляется при помощи приспособления для надевания в соответствии с чертежом, приведенным ниже.

1. Прежде чем приступить к замене изделия, потребуется отключить зажигание и открыть капот автомобиля. Открутите клеммы, подключенные к аккумулятору, снимите их. После этого поставьте на домкрат переднее колесо, заранее ослабив на нем болты. Болты необходимо открутить полностью, после чего само колесо можно демонтировать.
2. Затем произведите демонтаж подкрылка за снятым колесом, вместе с ним демонтируйте и брызговик. Для снятия ремня используйте канцелярский нож. Когда изделие будет снято, произведите очистку поверхности вала.
3. Проверьте состояние натяжных роликов. Если на них видны следы повреждений, то меняем их.
4. Теперь возьмите новое изделие, его следует расположить в центральной части между насосом ГУР, помпой, а также коленвалом. Затем на колесо помпы следует установить инструмент для монтажа ремня, который вы заранее приобрели в магазине или взяли в аренду на СТО. После установки инструмента колесико помпы необходимо провернуть против часовой стрелки.
5. На следующем этапе производится установка изделия на приводной шкив. Ремень нужно установить так, чтобы номер, нанесенный на его поверхность, располагался к силовому агрегату. Новое изделие надевается на валы вспомогательных устройств, то есть гидроусилителя, кондиционера, а также на шкив генераторной установки.
6. Затем, используя гаечный ключ на 19, нужно провернуть вал водяного насоса. На этом этапе необходимо действовать аккуратно — вал проворачивается до того момента, пока изделие не растянется и не будет установлено полностью. Затем с помощью ключа на 18 нужно провернуть коленвал на 2-3 оборота. Когда вал будет повернут, нужно проверить, правильно ли установлено изделие.
7. Для выполнения натяжки ремня на привод компрессора системы кондиционирования, инструмент для установки следует установить на валы вспомогательных механизмов. Установка должна быть выполнена так, чтобы инструмент располагался между двумя осями вала. После изделие устанавливается на механизм и монтируется на шкив компрессора кондиционера.
8. Коленчатый вал проворачивается, пока ремень генератора полностью не оденется. Инструмент для установки демонтируется, а коленвал следует еще раз провернуть на несколько оборотов. Затем проверьте правильность выполненных действий. Если все сделано верно, то проверьте степень натяжки ремня. Убедитесь в том, что его канавки правильно расположены на выемках валов, чтобы во время работы ремень не перекосило.
9. Затем остается завести двигатель и проверить, правильно ли все работает.

Загрузка …

Пошаговая инструкция по замене на 16 клапанном авто

Выполнять замену лучше на смотровой канавке или эстакаде, чтоб было удобно работать под машиной.

К процедуре замены следует подготовиться, приготовив:

• набор ключей;
• домкрат;
• новый расходный материал.

Этапы

Процедура замены отличается для авто, оборудованных гидроусилителем руля и без него. Ниже рассмотрим оба варианта.

на ВАЗ 2112 16 клапанов с установленным ГУРом состоит из следующих шагов:

1. Сначала следует снять бачок с жидкостью для гидроусилителя.
2. Затем ключом на «13» нужно открутить гайку, благодаря которой генератор крепится к установочной планке. Привод генератора с гидроусилителем
3. Для снятия старого ремешка, следует ослабить натяжной ролик.
4. Чтобы вытащить демонтированную деталь, нужно снять мотор с опоры. Сначала необходимо открутить подушку, а потом поддомкрачивать двигатель до появления щели. Через образовавшуюся щель вынимаем ремень.
5. Сборка осуществляется в обратной последовательности.
6. При установке есть некоторые нюансы. Сначала натяжитель нужно зажать в самом крайнем положении.
7. Затем следует натянуть ремень на все шкивы и в последнюю очередь на натяжной ролик. Эта процедура немного трудоемкая.
8. После полной установки, необходимо выполнить натяжение ремня. С помощью рукоятки молотка отжимаем и фиксируем натяжитель.

Процедура на автомобиле без гидроусилителя руля проще:

1. С помощью ключа на «13» откручиваем крепежную гайку генератора.
2. Натяжение ремня ослабляем, вращая регулировочный болт ключом на «10» против часовой стрелки.
3. Сдвинув генератор в сторону блока цилиндров, демонтируем ремень.
4. Далее новый расходник надеваем на привод, вращая регулировочный болт.
5. На следующем этапе выполняем натяжку ремешка с помощью регулировочной гайки. Отводим генератор как можно дальше от блока цилиндров. Вращая регулировочный болт по часовой стрелке, увеличиваем натяжение, против – ослабляем.
6. Затем коленвал нужно повернуть на два оборота и проверить снова натяжение.

На этом процедура замены ремня генератора на ВАЗ 2112 16 клапанов заканчивается. Выполнив ее своими руками, можно сэкономить на посещении автосервиса. Кроме того, зная, как поменять ремень генератора, вы будете уверенно чувствовать себя в поездке, так как всегда сможете самостоятельно поменять эту запчасть.

Загрузка …

Инструкция замены

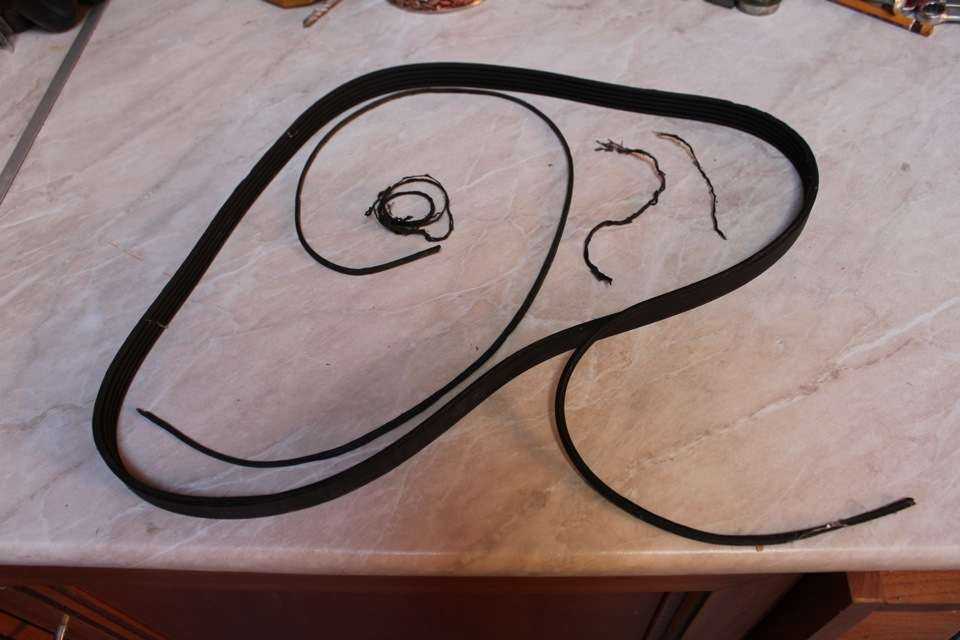

Если ремень порвался, то его замена неизбежна, это понятно. Но доехать до ближайшего СТО самому не удастся – автомобиль прекратит работу. Другое дело, когда натяжка детали плохая, но все же она цела. В таком случае можно  добраться до специалистов технического обслуживания на автомобиле.

При самостоятельной замене запасной объект должен быть обязательно. Знание схемы ремня генератора всегда поможет его заменить, но если под рукой ее не оказалось, то следуйте такой последовательности:

Осмотрите генератор. Выясните причину поломки старого натяжителя еще до того, как вы его снимите

Это важно для того, чтобы с новой деталью не приключилось то же самое.

После того, как причина установлена – открутите болт натяжителя обычным гаечным ключом.
Снимите старый и поврежденный ремень и детально его осмотрите. Здесь можно заметить еще некоторые причины износа.
Проанализируйте – идентичный ли новый объект старому? Сама деталь может быть от разных производителей, но лучше выбирать наиболее подходящую под ваш генератор

Длина ремня на несколько сантиметров может не совпадать, но ширина должна быть ровно такой, как у предыдущего.
Используя натяжитель, произведите натягивание вспомогательной детали до той границы, которую установил производитель генератора. Такая схема натяжения будет наиболее правильной и используя ее, вы не повредите иные детали.

Схема натяжения ремня очень проста, поскольку эта деталь податлива. Она подвержена растяжению, хоть и не большому. В зависимости от того, какой генератор используется в автомобиле – может быть разная схема. К примеру, если натяжение регулируется болтом – тогда стоит его полностью открутить. После этого старый ремень ослабнет и его легко будет вынуть. Аналогично описанной выше схеме стоит установить новую деталь и закрутить болт.

В завершении, хочется привести несколько полезных советов по установке новых генераторных деталей:

• Всегда прислушивайтесь к работе автомобиля. При малейших отклонениях и появлении необычных звуков в авто – обращайтесь к специалистам для устранения неполадок или открывайте капот сами.
• Если у автомобиля большой пробег – не ленитесь заглядывать в его устройство почаще, поскольку некоторые детали могут выходить из строя.
• Выбирайте максимально подходящий ремень для замены. Очень полезно брать с собой на рынок или в магазин образец старой детали, чтобы прямо там сравнить качество и параметры.
• При возникновении вопросов – обращайтесь к специалистам или читайте обучающую литературу. Самостоятельно докручивать болты в автомобиле – не рекомендуется.
• Старый ремень починке не подлежит, не пытайтесь его склеить или запаять. Обязательно нужно купить новый для замены. Успехов в ремонте!

Как понять, что нужно менять ремень

Чтобы понимать что в автомобиле не исправно, нужно анализировать функции каждого устройства. Аккумулятор в машине нужен для того, чтобы сохранять небольшой запас так необходимого электричества. А когда авто уже работает – тогда аккумулятор может только перенимать небольшой заряд от генератора, но отдавать энергию уже не будет.  Основная задача потом уже стоит именно за другим создателем энергии, который задействует механическую энергию коленчатого вала во время вращения. В процессе создания электрического заряда берут участие несколько валов, которые соединяются ремнем. Чтобы понять, когда правильнее будет сменить ремень – необходимо прислушиваться к работе автомобиля постоянно.

В том случае, если автомобиль оборудован генераторным датчиком – он может автоматически показывать, что деталь понижает свою производительность и это будет важным сигналом для автовладельца. Разрыв ремня может повлечь за собой много последствий, поэтому лучше при появлении указанных проблем сразу посмотреть вовнутрь авто.
