Принцип работы датчиков положения заслонки
Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный. Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:
- Корпус, изготовленный из пластика
- Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
- Подвижный элемент — ползунок, который соединен с дроссельной заслонкой
Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,7В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки снижается сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4В.
https://youtube.com/watch?v=yzsa66o5pM4%3F
Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.
Это интересно! Чаще всего из строя выходит датчик по причине истирания дорожки. В таком случае может вовсе не изменяться напряжение при работе двигателя или изменяться с резкими перепадами, что зависит от характера неисправности.
Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы. В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.
Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита фиксируются при помощи микроконтроллера. Фиксируемые значения микроконтроллером преобразуются соответственно в электрический сигнал. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.
Это интересно! К ряду достоинств бесконтактного элемента стоит отнести большой ресурс работы за счет отсутствия трущихся деталей. Из недостатков надо отметить стоимость, которая в 2 раза выше обычного контактного ДПДЗ.
Принцип работы датчика положения дроссельной заслонки
Суть работы ДПДЗ можно сформулировать одним предложением – датчик преобразует значение угла положения дроссельной заслонки в электрический сигнал, сила которого меняется в зависимости от степени открытия заслонки. Сигнал поступает на электронный блок управления, который в свою очередь задает необходимые параметры на контроллер системы впрыска топлива. При нормальном функционировании датчика двигатель выходит на наиболее оптимальный и экономичный режим работы.
Существуют два вида производимых датчиков:
Контактный ДПДЗ
Принцип работы этого прибора построен по принципу реостата, переменного резистора или потенциометра. Датчик непосредственно связан с осью заслонки и при ее круговом движении перемещаются и контакты. Контакты располагаются на дорожках из резистивного материала, количество дорожек обычно от 2 до 6, все зависит от производителя. При перемещении контактов по дорожкам с большим удельным сопротивлением изменяется показатель напряжения, что и является уже адаптированным сигналом для системы управления.
Контактный ДПДЗ
Достоинства: конструктивно прост, быстро тестируется на предмет поломки.
Недостатки: наличие постоянно трущихся частей.
Бесконтактный ДПДЗ
Работа этого устройства построена на использовании эффекта Холла, другими словами в этой системе уже нет традиционных контактов (собственно, откуда и название). На месте подвижных контактов датчика расположен эллипсный постоянный магнит, а в корпусе расположен интегральный датчик Холла, который считывает изменения магнитного поля при перемещении магнита, и преобразует значение показаний в электрический сигнал.
Бесконтактный ДПДЗ
Достоинства: отсутствие трущихся частей, возможность программирования, увеличенный рабочий ресурс.
Недостатки: очень сложно определить неисправность без соответствующего оборудования.
Как заменить датчик положения заслонки на Шевроле и Дэу Ланос
Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.
Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:
- После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
- Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля

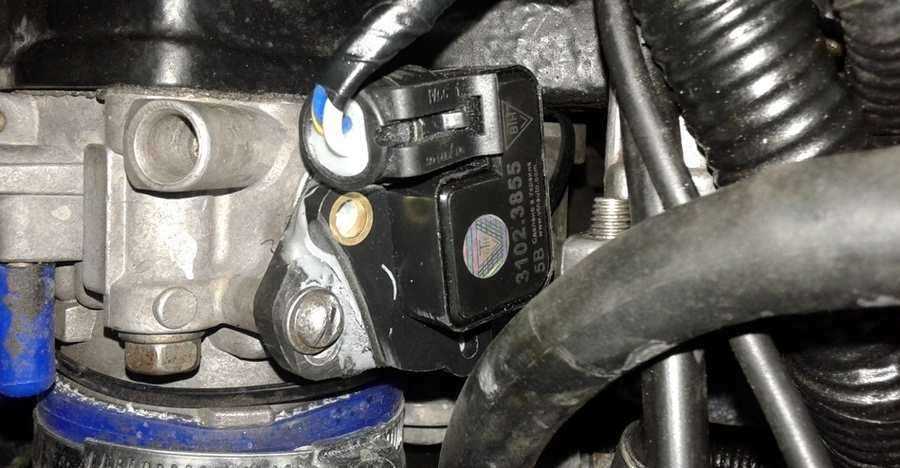

- На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами
Инструкция по замене не трудная, но важно знать некоторые нюансы:

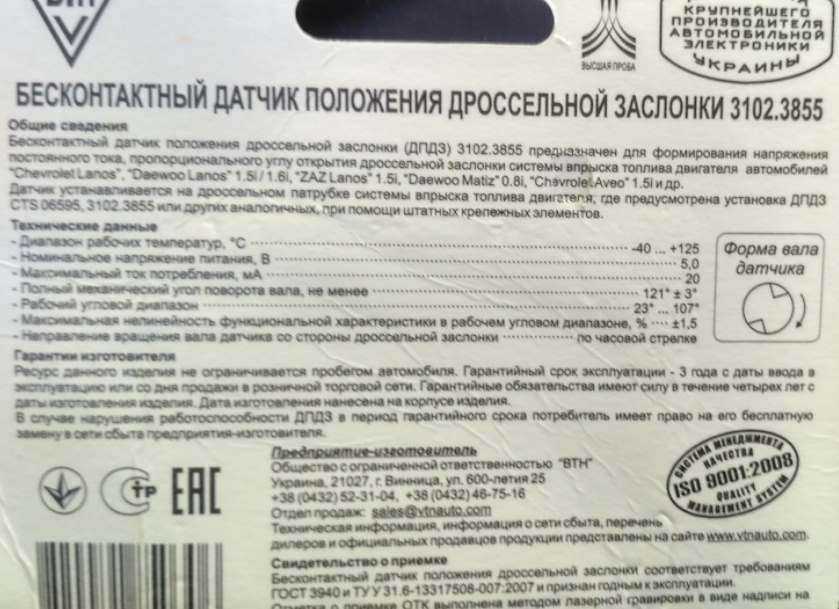

На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера

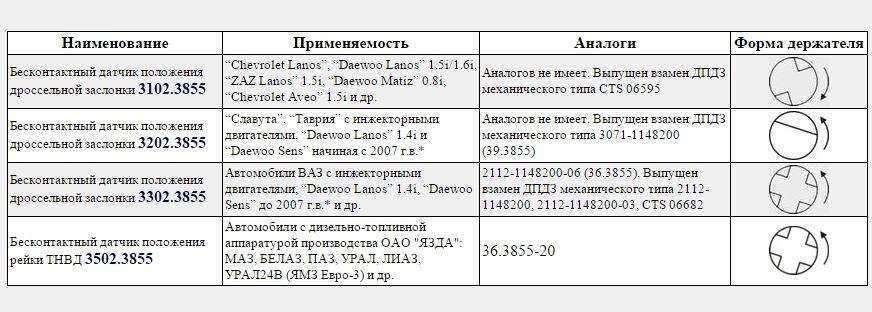

В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется
Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.
Это интересно! Рекомендуется устанавливать бесконтактные датчики, так как они не только дольше служат, но еще и намного лучше работают.
Мнения автолюбителей о неисправности датчика заслонки
1. Датчик ПДЗ – работает также, как и простейшие регуляторы уровня громкости в старых моделях телевизоров …
«Это устройство представляет собой аналог простейшего регулятора уровня громкости, который встречается в старых телевизорах. Датчик имеет такие проблемы — «шуршание» во время работы. Если в случае с телевизором регулятор используется не так часто, то в автомобиле датчик дроссельной заслонки работает постоянно. Его «шуршание» — далеко не те обороты, которые можно ожидать в соответствии с логикой движения. Именно с этим связаны сложности с зависанием оборотов двигателя на 1,5-2 тыс. оборотов и более. Стоит отметить, что ЭБУ обязательно выявит неисправность датчика дроссельной заслонки, в результате чего на приборной панели засветится «чек». Обычно код такой ошибки расшифровывается, как «Высокий уровень ДПДЗ».
2. Обедненная смесь — следствие проблем с датчиком дроссельной заслонки
«Если я правильно понимаю, при езде с постоянной скоростью машина дергается, а при резком сбросе акселератора ощущается провал и мотор может глохнуть. Если дроссельная заслонка будет открыта больше чем наполовину – машина едет довольно хорошо?
Если все симптомы сходятся, то:
- проводилось ли измерение состава смеси в автосервисе?
- симптомы указывают на возможное обеднение смеси, поэтому, я бы, прежде всего, проверял лямбда-зонд, а затем датчик расхода воздуха. Конечно же, следует еще проверить всевозможные места подсоса лишнего воздуха, но никак не датчик дроссельной заслонки.
- отключите лямбда-зонд и покатайтесь без него, если на усредненных значениях машина едет нормально, значит нужно менять лямбду.
Вот так выглядит мое мнение на этот момент. Если оно ошибочно — будем думать дальше.»
3. Почему троит двигатель
«Машина может троить из-за неисправности датчика дроссельной заслонки. Когда у моего авто «затроил» мотор, я подрегулировал ДПДЗ и «троение» исчезло!!! Этой меры хватило, примерно, на 5-7 км (я тестировал мотор в разных режимах, глушил и заводил, но он работал ровно), а машина резко «затроила» и ни какие настройки датчика дроссельной заслонки больше не помогали. При этом, на СТО мне сказали, что причина нестабильной работы мотора не в датчике ДЗ. Я им просто не верю! Сначала они утверждали, что «виноват» термостат, но не тот, который управляет охлаждением мотора, а тот, который находится возле дроссельной заслонки (я о таком даже не знал). В этом месте присутствует пятно от антифриза, и механики решили, что неисправность вызвана этим термостатом. Затем они еще подумали и переключились на клапан в моторе, затем на проводку и т.д.
После безуспешных поисков мне позвонили с СТО, извинились и сказали, что не знают, в чем причина. Отмечу, что капли на термостате по составу похожи не на охлаждающую жидкость, а на обычную воду. Я снимал датчик – внутри сухо, значит вода туда не попала, но капли были прямо на фишке датчика дроссельной заслонки! Когда я начал продувать ДПДЗ, из него полетели мелкие брызги».
4. Неправильные настройки датчика
«Из-за ошибок в настройке датчика дроссельной заслонки неправильный сигнал поступает в ЭБУ. Подается неправильная информация об уровне открытия дроссельной заслонки, а значит, нарушается дозировка топливной смеси. Конечно лямбда-зонд может подкорректировать смесь. Я и сам бы исправил настройки. Понимаю, что это просто и недолго, но «нет ничего более постоянного, чем временное».
Какие неисправности датчика заслонки встречаются
Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:
- Износ подвижного пленочного контакта
- Окисление контактов
- Износ крепежного соединения или его люфт
Схема подключения датчика заслонки
В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.
https://youtube.com/watch?v=RlCNnSiI8Gk%3F
Как заменить датчик положения дроссельной заслонки?
Замена контроллера выполняется так:
В автомобиле деактивируется зажигание. АКБ отключать необязательно, поскольку устройство обесточено.
Открывается моторный отсек, от контроллера отключается разъем и выкручиваются болты, которые его крепят. Фиксирующих винтов обычно два, но их число может изменяться в зависимости от модели устройства и машины.
Вышедший из строя ДПДЗ демонтируется. Контакты, к которому он подключен, очищаются щеткой.
Выполняется монтаж нового контроллера
При установке надо осторожно соединить торцевую часть оси заслонки с местом монтажа устройства.
Затем контроллер прокручивается по кругу
Это важно сделать для того, чтобы совместить отверстия и зафиксировать болты, которые его крепят. После закручивания винтов на датчик устанавливается колодка с проводами.
Стоимость заслонки, ресурс и меры по ее содержанию в исправном состоянии
Цены на дроссельные заслонки отличаются в зависимости от модели авто и производителя запчасти. В среднем их стоимость колеблется от 3 000 до 10 000 рублей. Ресурс этой детали рассчитан на весь срок эксплуатации автомобиля. Необходимость в замене дроссельной заслонки может возникнуть вследствие поломок мотора и его систем, а также из-за неисправного датчика.
Чаще всего неправильная работа дроссельной заслонки вызвана нагаром на ее элементах. Загрязненность ДЗ приводит к ускоренному износу ее оси и неплотной посадке детали в канале. В результате теряется контроль объемов воздуха, поступающего в двигатель. Чтобы поддерживать дроссельную заслонку в рабочем состоянии необходимо соблюдать периодичность ее очистки, а также следить за состоянием мотора и его систем.
Услуга по замене ДЗ на СТО обойдется от 900 до 1500 рублей. Кроме того, за адаптацию узла нужно будет заплатить от 500 до 700 рублей. В некоторых автосервисах могут предложить реставрацию изношенной ДЗ вашего автомобиля или обмен на восстановленную запчасть. Цена отреставрированной детали составляет от 5000 до 6000 рублей.
Статьи по теме
Смазки для автомобиля: основные типы и нюансы применения
Обезжириватель для авто: как выбрать правильно
Что делать, если слепят встречные фары: причины и способы решения проблемы
Не заводится автомобиль после мойки: обзор неисправностей и правила мойки двигателя
Лонжерон автомобиля – конструкция, функционал, ремонт
Какой должен быть уровень антифриза: норма и тонкости проверки
Как поменять сальник распредвала: подробное пошаговое руководство
Какую жидкость лить в ГУР: разбираем все мифы
Шумоизоляция автомобиля: пошаговая инструкция + обзор материалов
Разбили стекло в автомобиле: кто виноват и что делать
Как снять датчик охлаждающей жидкости самостоятельно и заменить на новый
Заклинило колесо: что делать, если рядом нет СТО
Порядок ремонта насос-форсунок «Скания»
Ремонт рулевой рейки «Шевроле»: все не так страшно
Ремонт рулевой рейки «Опеля»: диагностика, профилактика, сервисное обслуживание
Предназначение датчика положения дроссельной заслонки
Этот датчик передает электронному блоку управления мотором данные о положении пропускного клапана в определенный временной промежуток. Работа этого узла построена на взаимодействии преобразователей переменного и постоянного тока.
Наибольший показатель значение общего сопротивления преобразователей находится на уровне 8 Ом. В конструкции датчика ДЗ предусмотрены три контакта. На первый и второй контакты приходит ток около 5 В, а третий контакт соединен с контроллером и выполняет сигнальную функцию.
ДПД3 размещается на корпусе дроссельного узла. Устройство воспринимает сигналы об открывании и закрывании проходного канала. Показатель сопротивления детали меняется так, чтобы удовлетворять следующим условиям:
- при открытом положении заслонки напряжение на третьем контакте превысит 4 B;
- если воздушный проход перекрыт заслонкой ДЗ, то на 3-м контакте ток не превышает 0,7 В.
Устройство управляет всеми колебаниями контактного напряжения и таким образом регулируется поступление топлива, необходимого для образования воздушно-топливной смеси.
Из-за неисправности датчика показатель напряжения чаще всего выходить за установленные рамки. Это приводит к нарушению нормальной работа ДВС, что в итоге может привести к поломке агрегата.
Важно: неисправность датчика нередко становится причиной нарушения работы коробки передач. Каждый автовладелец понимает, что восстановление мотора и трансмиссии – это процессы, требующие больших вложений времени и денег
При появлении симптомов, указывающих на поломку, необходимо провести диагностику.
Как устранить неисправность посредством чистки дроссельной заслонки
Рассмотрим поэтапно, как правильно сделать чистку заслонки:
- Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
- Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
- Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
- Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
- Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
- Собрать узел в обратном порядке.
Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.
Как почистить дроссельную заслонку без снятия
Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.
Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.
Алгоритм чистки дроссельной заслонки без снятия:
- Снять воздуховод, чтобы обеспечить доступ к дроссельной заслонке.
- Побрызгать на поверхность заслонки, которая находится в закрытом положении, чистящим средством и вытереть ветошью.
- Открыть заслонку и очистить загрязнения с боковой поверхности.
- Нужно обеспечить поступление чистящего средства во все каналы (для чистки также используется ветошь).
Еще раз отметим, что качественная чистка дроссельной заслонки может быть выполнена только после ее демонтажа. При установке детали после очистки мы рекомендуем использовать новую прокладку заслонки (ее стоимость вполне доступна).
Производители чистящих средств для чистки отмечают, что процедуру обслуживания дроссельных заслонок без снятия следует проводить каждые 7000 — 10 000 км пробега. Чистка заслонки со снятием должна осуществляться с интервалом 30 000 — 50 000 км.
Важно учесть, что в большинстве ситуаций после проведения чистки заслонки необходимо провести ее адаптацию. Для это используется специальный компьютер, подключающийся к ЭБУ машины
Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора. В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.
